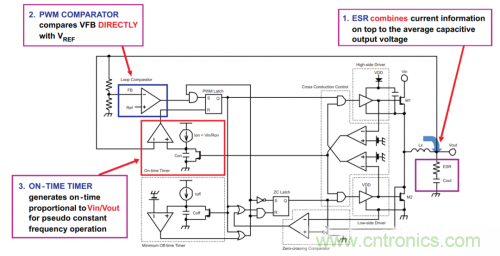

相信看过 TI 官网资料的朋友一定对这个 DCAP 控制器框图很熟悉。它和我们之前搭建的 COT 控制器的模型基本一致，包含了恒定时间定时器(On-time Timer)、最小关断时间定时器(Minimum Off-time Timer)、电流过零检测(Zero-crossingDetection)、以及上下管的驱动。



输出电压通过简单的分压网络做采样得到含有 ESR 纹波的反馈信号，反馈信号 vfb 和参考电压 vref 比较，当 vfb 低于 vref 时，比较器输出拉高。此时，最小关断定时器也需要准备好，在上一个开关周期中关断阶段，当 PWM latch Q 拉低时，最小关断定时器才开始以恒定电流 Ioff 给 Coff 充电,当 Coff 电压大于设定好的参考电压时，最小关断定时器的比较器输出一定会拉高。接着往右看，这里多了一个或门，PWM latch Q 是拉低的，最小关断定时器的输出是拉高的，因此或门的输出在上一个周期的关断阶段一定是高电平。这个高电平输入到与门，它会一直等待 vfb 低于 vref，Loop 比较器拉高信号的到来。等与门的两个输入都为高电平之后，PWM latch 的 S 拉高，使得 PWMlatch Q 拉高，从而驱动上管的驱动拉高。



只不过在这里，PWM latch Q 的高电平信号之后接入了另一个与门，它也需要等待下管关断信号结束，防止上下管的直通，也即是图中的 cross conduction control。同样地，下管的驱动信号做了一毛一样的逻辑处理。



恒定导通定时器的控制和之前表述的 ACOT 一毛一样，不多言。



值得注意的是，ZCD 过零检测部分，与之前介绍的方式比较类似。通过在关断阶段采样开关结点的电压，当电压逐渐增大变为正电压时，比较器翻转，关断下管的驱动信号，从而进入 DCM 模式。想象一下，ZC latch 的 S 端什么时候会拉高呢？S 端接入了一个非门，在非门之前的信号就是最小关断定时器的输出和 PWM latch Q 输出的或信号。所以，只有一种，PWM latch Q 和最小关断定时器的比较器输出，两者都拉低。



实际上，PWM latch Q 控制着最小关断定时器 Coff 电容电压。Q 拉高，Coff 电压被放电至零，最小关断定时器的比较器输出一定是低；Q 拉低，Coff 电压被充电，未充到设定的参考电压时，最小关断定时器的比较器输出是低，充到设定的参考电压时，最小关断定时器的比较器输出为高。所以，只有在最小关断定时器充电阶段，才满足上述两者均拉低的要求。因此可以判定，ZC latch S 由 Q 拉低触发，这么做当然是为了 SW 降低到二极管钳位电压之后才开始采样。笔者比较担心的是，从 Q 信号到 SW 真正拉低至下管的体二极管钳位电压时，仍然有比较大的时间延迟。就有可能出现，Q 拉低触发 ZCD 检测开始，而 SW 还处在从 Vin 下降的阶段，从而引起 ZCD 信号误动作。

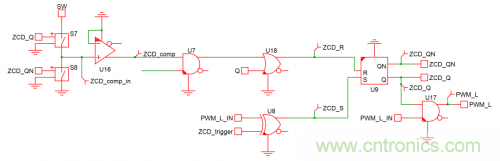

图 43 part9 中的 ZCD 逻辑（为了方便表述，再贴一次）



细心的读者会发现，（如果跑过我分享的仿真模型）在上一篇的文章图中，ZCD latch S 的触发信号，使用了一个比较投机取巧的方法。上下管驱动一定是需要死区时间的。将下管的 PWM 信号在 delay 一定的时间获得 ZCDTrigger 信号，将两者异或，就可以获得一个从下管 PWM 开始的脉冲信号。



这样做的好处是，下管 PWM 开始时刻，足够保证 SW 电压已经降低到负的二极管钳位电压。



再回头来看 DCAP 框图，ZCD latch Q 拉高，将 SW 接入 过零比较器 Zero-crossing Comparator 与 GND 比较。当 SW 电压大于 GND 时，说明电感电流已经过零了，此时需要关断下管的 PWM 信号。而下管的 PWM 信号与 ZCD latchQ 信号是相与关系，因此只要拉低 ZCD latch Q 即可，也即置位 ZCD latch R 端。



当电感电流过零时，过零比较器的输出与 PWM latch Q 信号相或，此时 PWM latch Q 信号一定是低电平，则它俩的或门输出为高电平，或门之后接了一个与门。与门的另一端是最小关断定时器的比较器输出与 PWM latch Q 相或后的信号，根据之前的分析，只有 Coff 电容充电阶段，最小关断定时器的比较器输出与 PWM latch Q 相或后的信号才为低电平，其他时刻均为高电平。所以，与门的输出信号，在 Coff 电容充电结束以及过零比较器输出拉高时，一定为高电平，从而置位 ZCD latchR 端，顺利地关闭下管的 PWM 信号。





图 44 simplisDCAP 仿真

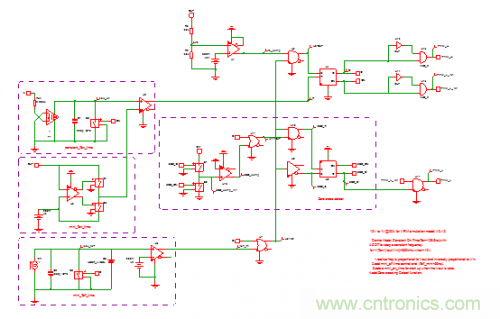

在 Simplis 仿真方面，基本控制框图类似，ZCD 检测基本和 DCAP 控制框图保持一致，增加了 PWM 驱动死区时间。
