1)修手机充电器 :多年使用的小夜灯挂了,LP嘴不停的嚷嚷:“整天鼓嘟破电器,小夜灯坏了,能修吗?不行买个去吧?”别管了,我拆开成品小夜灯,检查垃圾电路无故障,再看灯管,一头黑了,没法修复了!赶紧想办法搭一个吧,找出了平时舍不得扔的几个电子垃圾-手机充电器。检出指示灯位置在中间的,拆开检查,电路没输出,坏的!经检测1N4707整流二极管挂了,换上后通电还是没输出电压,再检查电源开关管1300也牺牲了!换好后通电测量输出电压3V!?奇怪了,修那么多了,头一次见到输出电压才是2分之1,检查高频变压器两组次级的二极管其中一个也半死不活了!换掉,通电,指示灯发光正常,输出电压5V。修好了!
2)巧改成小夜灯。
看改装过程:

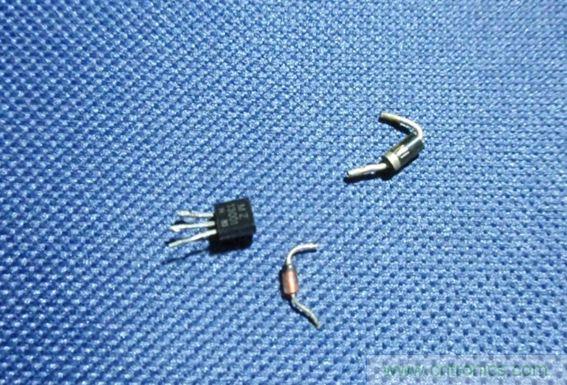

修复后换下的器件。

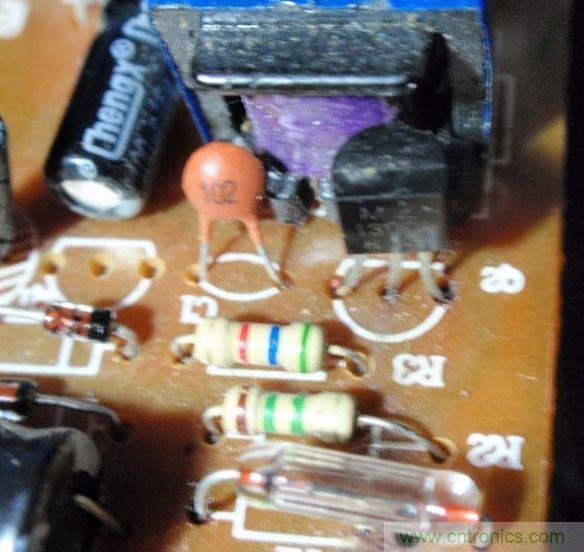

有故障需修复电路。

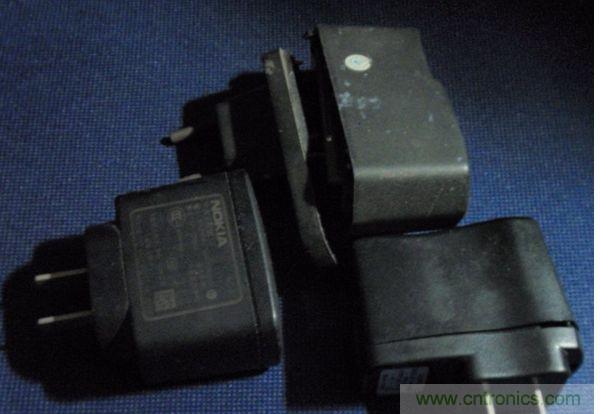

找了几个垃圾充电器。
[page]

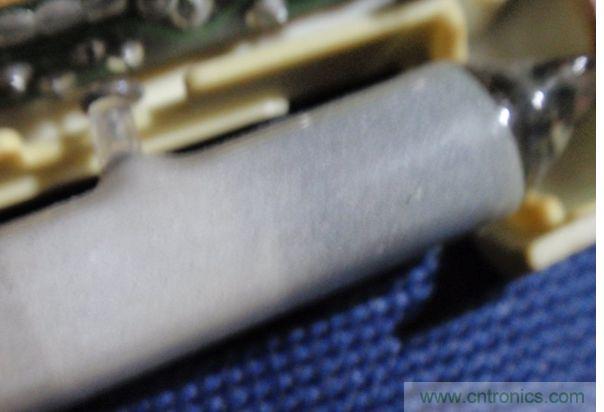

灯管,一头黑了无法修复了。

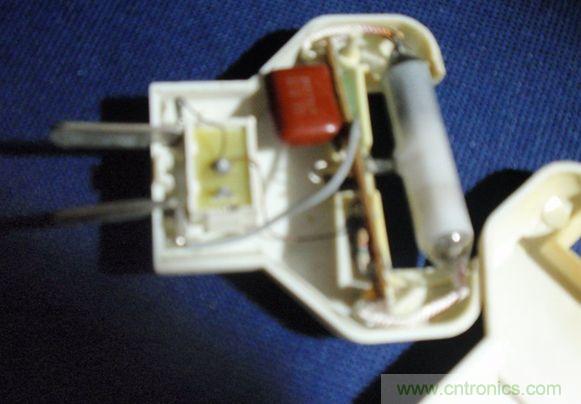

多年使用的小夜灯挂了。

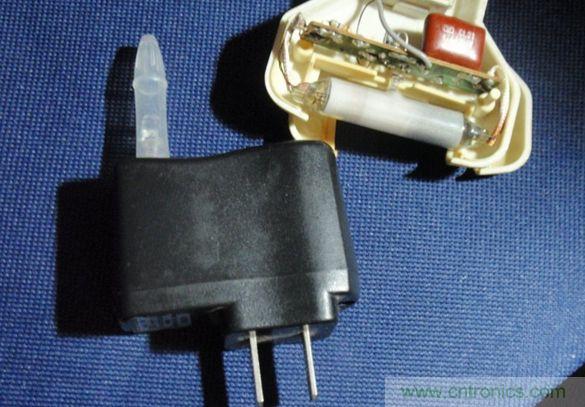

挂掉的与新搭的合个影。
[page]

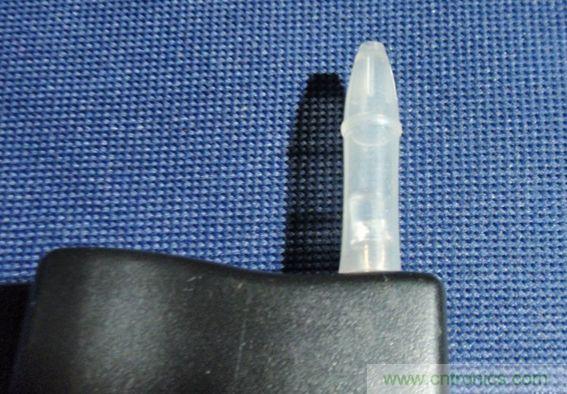

将笔管粘在外壳上。
把指示灯管换成高亮度管并露出外壳。

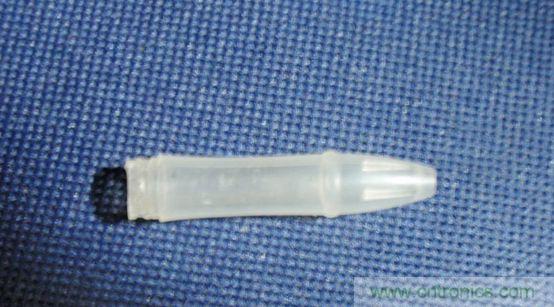

找个小孙子废弃的水笔头儿。
[page]

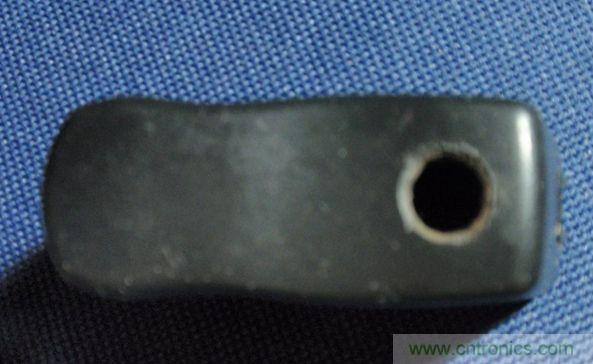

在外壳扩充指示灯孔。

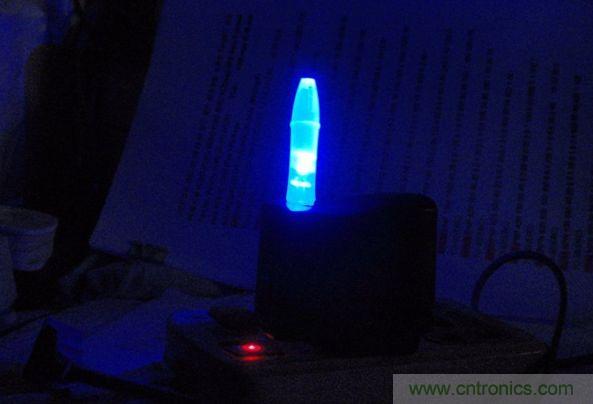

实际使用中。

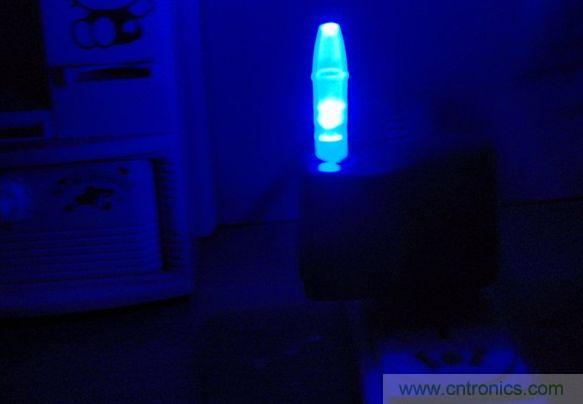

试试效果如何呢?
