【导读】本文介绍了用于信号灯的线性LED驱动器的参考设计，信号灯由6串LED组成，每串包含4只串联LED，采用共阴极配置，驱动器可为每串提供350mA电流。因为使用共阴极架构，需要把检流电阻放在高端(阳极)，这就要求LED驱动器使用电平转换器。
这是一款线性LED驱动设计，用于驱动6串LED信号灯，每串包含4只串联LED。每串LED负载具有独立的阳极接点，阴极连接在一起。该电路采用汽车电池供电，最低电压为10V，最高电压为28V，能够为每串LED提供350mA电流。
由于使用共阴极架构，检流电阻必须放置在LED串的阳极端。LED驱动器(MAX16836)电流检测输入端的最大共模电压限制在4V，因此，检流电阻两端的电压必须经过电平转换，以地为参考，以符合驱动器的要求。一对PNP晶体管把LED检流电阻的电压转换成以GND为参考的电压，送入MAX16836电流检测引脚。下式提供了R1、R2、R3和R4 (电路图中U1部分)的计算值：
其中，VSENSE是IC的电流检测电压(200mV)。
当LED串的电压处于最小值(7.6V)，而输入电压处于最大值(28V)时，LED驱动电路功耗最大，大于7W。仅通过电路板散热很难耗散如此大的热量，所以，在高输入电压情况下，必须使用低占空比(低至25%)的调光信号驱动UNIVERSAL DIM输入，以降低驱动器的功耗。
本参考设计具有独立的使能信号，可分别控制每串LED。
图1给出了电路原理图，表1提供了材料清单(BOM)。以下为电气输入要求和输出特性。
图1:驱动器设计原理图
VIN：11V至28V
PWMIN：10%至100%
VLED配置：7.6VDC (最小值)至10VDC (最大值)，350mA

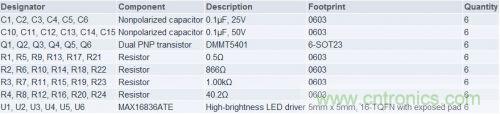

图2：材料清单
