【图文】利用单片机设计制作LED摇摇棒方案

发布时间:2013-09-27 责任编辑:eliane

【导读】LED摇摇棒利用人眼的视觉暂留特性,通过刷新LED发光二极管,当进行摇动时,会在摇动区域内产生图像。本文设计的简单有趣的LED摇摇棒,基于单片机控制,具有按键进行画面切换和消除重影等功能,来看看这款LED摇摇棒是怎么设计的吧!

摇摇棒本为开发套件,全部采用直插的器件。显示的LED采用了5mm超高亮30度聚光发光二极管,共 32只。控制芯片采用宏晶单片机STC11F03E,其内部有3K的程序存储空间,256字节的数据存储空间,另外其内部还有2K的EEPROM空间。设计可以通过串口,把下载的画面数据到内部的EEPROM,掉电后,也不会丢失。

本文通过研究利用事先编好程序来控制16个LED发光二极管,并配合左右手的摇晃来显示字符和简易图形的电子装置(简称为“摇摇棒”),设计并制作一个依靠摇动能显示字符、图形的LED 显示棒。此装置利用AT89C51单片机对发光二极管阵列进行控制。用滚珠开关检测当前摇动状态,单片机控制16个发光二极管进行不同频率的亮灭刷新,只要摇动就可以显示输出文字及图案等信息,从而达到在该视觉平面上传达信息的作用。

1 LED摇摇棒硬件系统的组成

本次设计的简单有趣的LED摇摇棒,它是基于单片机控制的电子装置。具有按键进行画面切换和消除重影等功能,能使画面清晰显示出来。它主要由单片机控制部分,LED驱动部分,LED显示部分组成,其硬件组成框图如图1 所示。

【图文】利用单片机设计制作LED摇摇棒方案

1.1 LED摇摇棒按键模块

本设计中通过一个画面切换开关对显示的内容进行切换。在设计中通过滚珠开关来控制摇摇棒只能向一边摇动时显示信息,否则会出现镜像字或镜像画面,也就是重影的现象。可选的摇动控制开关有水银开关和滚珠开关两种。水银开关稳定性较高,但安全性较差。滚珠开关虽然稳定性稍差,但不容易被打破,安全度很高。考虑到实际应用环境,故选用滚珠开关作为系统的摇动控制,由滚珠开关带来的不稳定性可以通过软件进行弥补。手动复位开关的功能是控制系统的启停。

1.2 LED摇摇棒控制部分

单片机最小系统作为整个系统的控制核心,它主要负责控制二极管的亮灭及显示状态。通过单片机的软件编程及外部中断,来控制摇摇棒的显示效果。

1.3 LED 显示模块

此设计中根据LED点阵的显示原理来设计显示部分。点阵的显示分为行扫描与列扫描两种,列扫描是将字模数组通过点阵屏的行驱动进行输入,然后通过列对每一行进行扫描,当列为低(高)电平、行为高(低)电平时则表示该点为图案的一部分,将其读出、显示。而本次设计的LED 显示棒数据传输原理与LED 点阵屏相似。可以把LED 显示棒看成是LED点阵屏中的一列。为了使显示的图案清晰,在设计中使用了16 个高亮度LED管将它们排成一列,整个屏在静止时也就相当于16 行×1 列。数据传输时同样使用行送数据、列扫描。在摆动过程中,应用人眼的视觉暂留原理,被点亮的列不会很快的消失,而是随着摆动的方向继续向前移动,只要移动的速度高于视觉暂留的最短时间显示内容就不会熄灭,这样,一幅图案也就可以这样被“摆动”出来了。
[page]

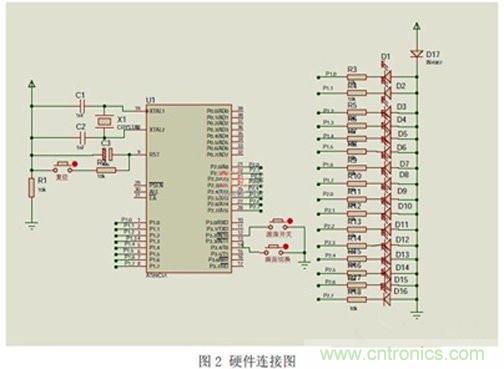

根据系统分析,具体的硬件电路连如图2 所示。在具体制作硬件的时候,将16 个3mm 高亮度红色的LED排列成整齐的一列。

【图文】利用单片机设计制作LED摇摇棒方案

在proteus 下仿真调试的时候,给定的电源VCC 为5V,实际使用时用3 节干电池串联4.5V 即可。

2 LED摇摇棒系统软件设计

2.1 LED摇摇棒软件设计思想

在摇动LED棒的时候单片机必须单程传送数据,否则显示的图形会产生重影,影响视觉效果。因此当系统开始工作后通过滚珠开关的位置来使单片机实现单程传送数据给LED。如果滚珠开关位于右边,则进入外部中断1 并将一变量置1,在变量为1期间让单片机以一定的频率将数据传送给LED.如果滚珠开关位于左边,则进入外部中断0 并将变量置0在这期间单片机不会传送数据给LED.在送数据时,数据送完后应延时一段时间来使摇动时显示的每个字不会太拥挤,之后再立刻熄灭LED 并开始重新判断滚珠开关的位置。

2.2 LED摇摇棒软件设计流程图

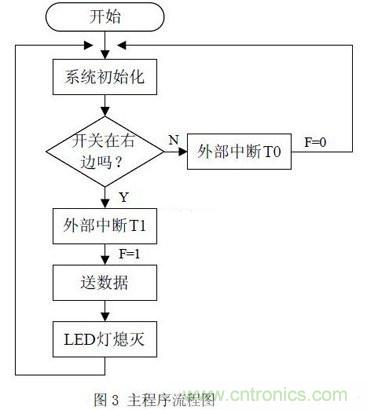

通过软件设计思想的分析,得到该系统的主程序流程如图3所示。

【图文】利用单片机设计制作LED摇摇棒方案

系统开始运行,首先初始化整个系统,然后等待外部中断。当用手摇动到指定位置时,由滚珠开关触发外部中断,系统接收到外部中断信号后,就传送数据,再经过一段延时后开始显示。显示完成返回主程序,等待下一个摇动周期的到来。周而复始的晃动,则会显示出相应的信息。
[page]

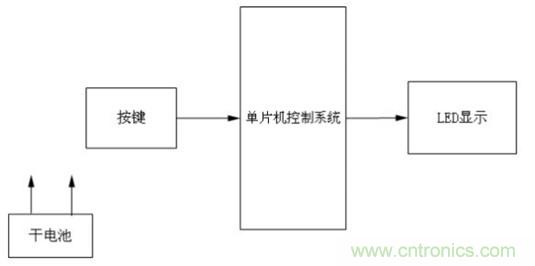

下面将设计一个LED显示棒且需要有按键进行内容切换,它主要是由中央控制部分,LED驱动部分,LED显示部分以及电源部分组成,如图4所示。

【图文】利用单片机设计制作LED摇摇棒方案
图4:LED摇摇棒组成结构

单片机将提取的字模进行存储,当接收到按键输入的指令时单片机就将相应的字模代码通过I/O口输出,使LED灯点亮,利用视觉暂留原理最终使图案完整的显示在摆动的显示屏中。

3.1 LED灯的选择

传统LED发光二极管。颜色多样,在可以同样显示图案的前提下使用它更为经济。

3.2 外部中断信号产生方式

通过外部中断可以控制数据开始传输的时刻。选择好外部中断来源是本次制作的难点及重点。使用惯性开关。通过摇晃使得惯性开关的摆杆与焊接的左右两个触点接触,利用这种接触产生的电平变化来触发中断,结合软件控制显示,制作简单,使用方便。 3.抗重影方案的选择:使用外部中断控制数据传输时刻。外部中断信号由惯性开关产生,触发方式为下降沿触发。惯性开关左右两边的触点分别与单片机两个外部中断接口相连,默认为高电平,摇动的摆杆接地。惯性开关处于不同位置进入不同的中断,从而决定何时送数据。该方案简单易行,可以保证数据是单程传输的,避免了重影。不摇动时把惯性开关处在左边就可以使LED棒熄灭,可以达到省电的效果。

4 结论

本次将使用单片机对摇动显示进行实例化,设计一个LED摇动显示器来显示文字、图像等信息。掌握利用8051型单片机对发光二极管阵列进行摇动控制的方法。在设计中通过调试,使用外部中断让数据单程传输很好的取消了重影。通过改变传送数据方式,由一个字符接一个字符传送改为将一组字符一起传送,传送结束后再延时等,使显示的内容在扇形区域内完整的显示出来,同时也解决了画面连续出现没有间断的问题。
