【导读】一颗申请来的芯片，一个坏了的5号AA电池的小手电，一个透镜，再加上笔者纯手工打造的PCB板，废弃的小手电华丽丽的重生了，有手电筒的朋友都可以试着改造一下，看看你们的动手能力是不是跟笔者一样强呢？
这个IC很早以前在Linear申请的，LTC3490用于1节或者2节5号电池升压,点亮大功率LED,最大电流350MA,需要2节电池才能达到。1节电池效率比较低,用三洋的Eneloop电池大约可以达到150-170MA。

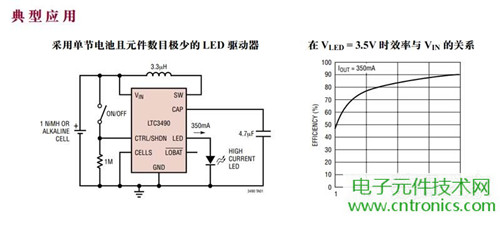

LTC3490典型应用

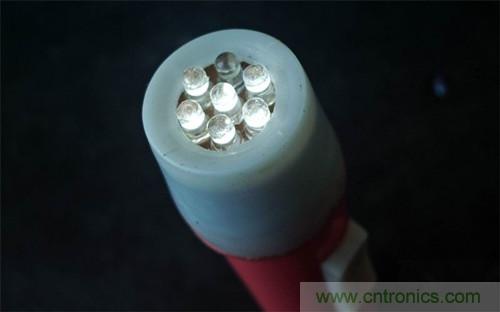

就是改造他，这个手电原来是2节5号电池+灯泡的。原来改造用的20MA的LED，已经有一个不亮了。

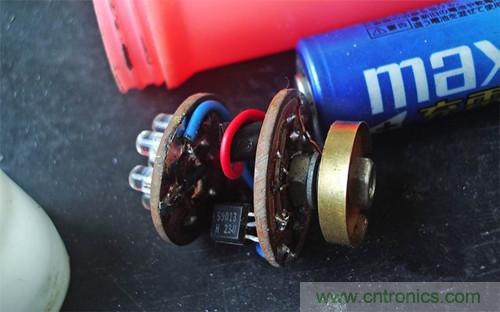

原来结构，用的独立元件升压电路，电流最多能到60MA。
好了，开始改造光杯试了一下太长了，距离不够，于是找到一个透镜，可以用在粉团灯珠上。

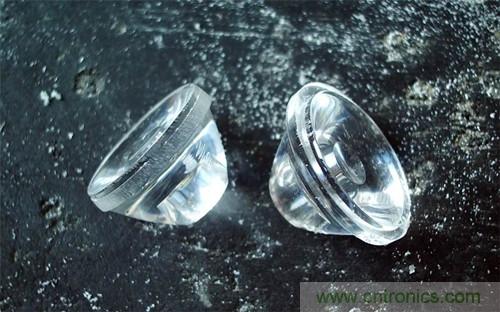

透镜比较大，把边锉掉。
[page]

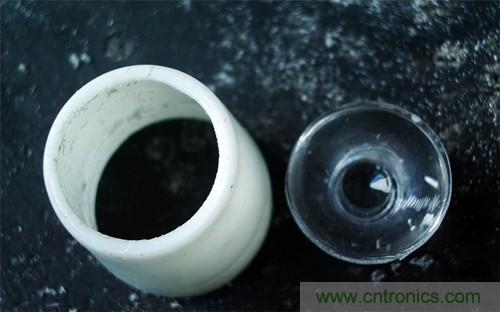

灯头开孔，只留很窄的边。

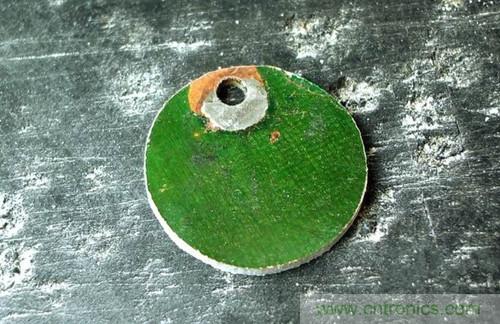

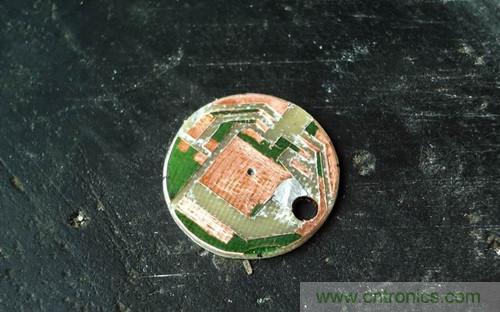

电路部分把我那块破板子再锯掉一块，再变身圆形。
比一下看看。

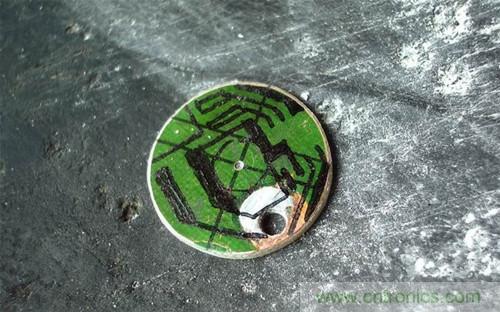

开始画地图，这个图又画错了，后来才发现。
撕皮，把需要焊接的地方都清理出来。

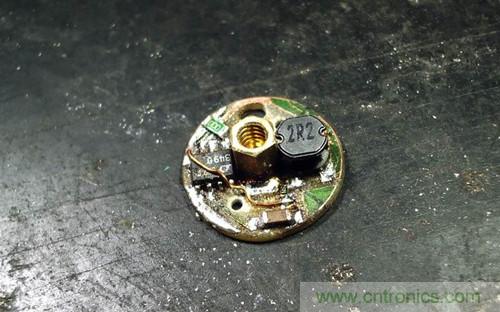

焊接中…

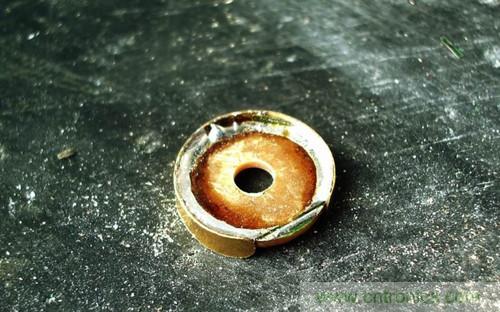

这个是负极，铜皮围着PCB上次改造做的，还能继续用。

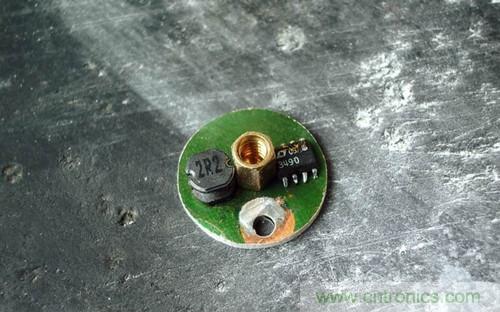

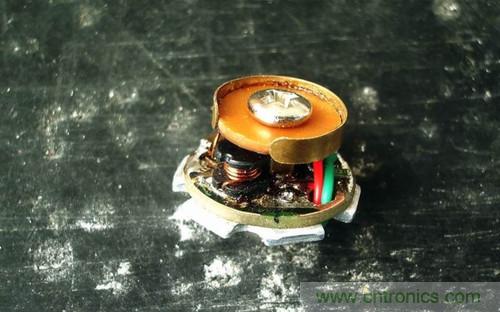

零件都齐全了，看一下效果,大螺丝是正极。

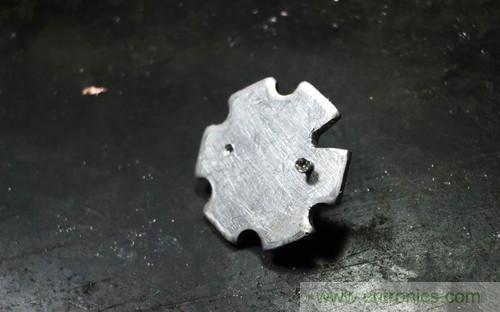

电路板会到处跑，所以还要固定一下在灯珠铝基板上打两个浅孔，背后有电路,所以不能打穿。

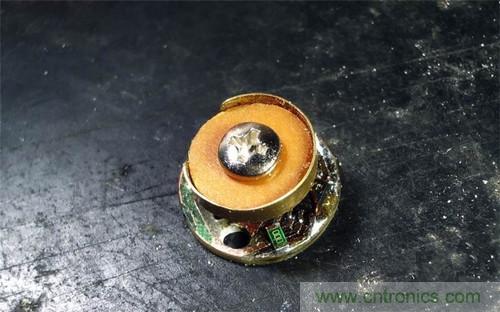

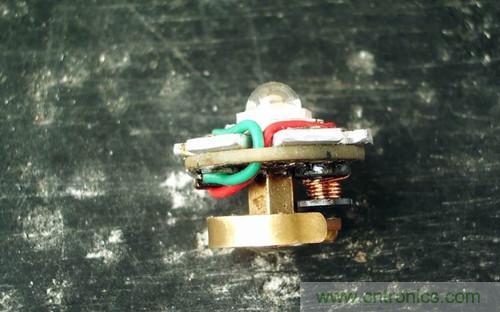

都拧到一起。
换个角度看看。

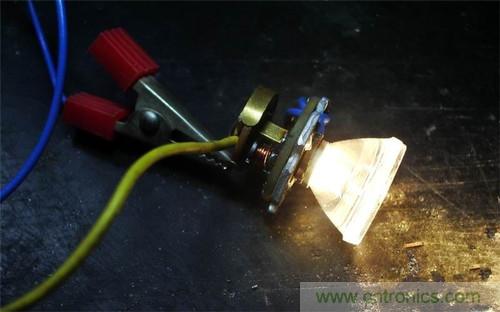

测试中，Eneloop电池实测电流150MA，垃圾电池只有120-130MA。

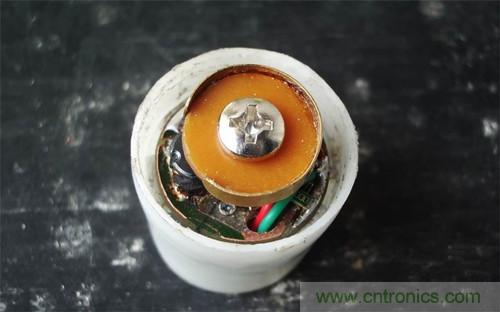

测试完成，装进灯头。

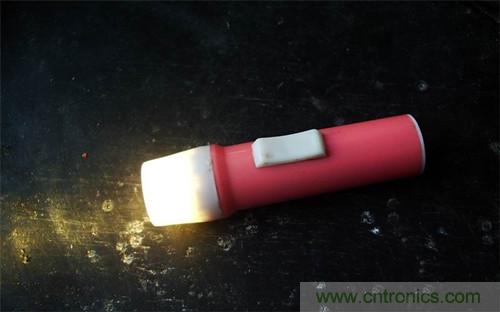

完成，上张全图。

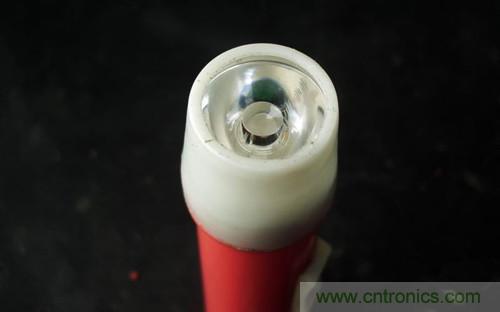

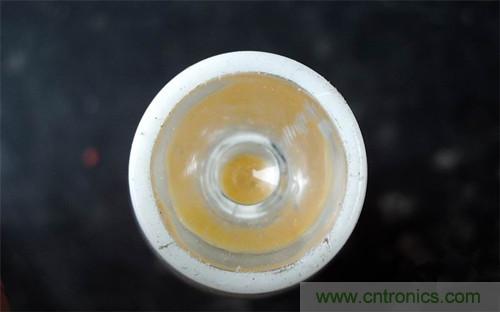

透镜看起来也不错。
使用OK！
