【导读】闲来无事DIY了一个声控LED旋律灯，5只LED会随着音乐或是其它声音的节奏闪动起来，把它放在音响附近，灯光就会随着音乐起舞！DIY的材料很简单，制作过程也不复杂，文中有详细的电路图，感兴趣的朋友不妨也动手做一个吧！
一、DIY声控LED旋律灯材料
●电源(3~5v)
●开关：1个
●针线盒：1个(有其他更好看的盒子也可以)
●led：5个
●MIC话筒：1枚
●电阻(4.7k1m10k)：各1个
●电容(47uf1uf):各1个
●三极管9014：2个
●热熔胶(或ab胶)
●电烙铁、焊锡
●实验板(洞洞板)
●螺丝刀(或小电钻)
●指甲剪

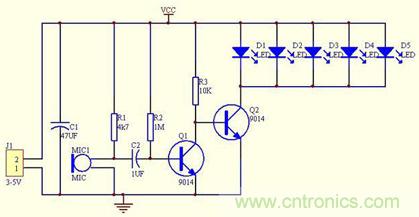

二、声控LED旋律灯电路图
电路原理：声控LED旋律灯电路由电源电路、话筒放大电路、LED发光指示电路组成，电源采用两节5号电池。MIC将声音信号转化为电信号，经C2耦合到Q1放大，放大后的信号送到Q2基极，由Q2推动LED发光，声音越大，LED亮度越高。
[page]
如果看不懂请看PCB板材 如下图照着焊即可。
三、DIY之处理针线盒

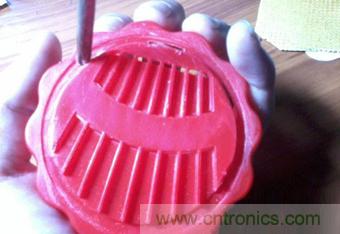

用螺丝刀在小缝中钻洞使大小刚好和led灯的大小一样。
[page]
四、DIY之处理led(并联)

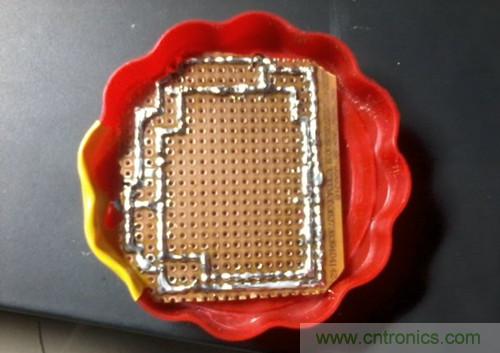

裁剪实验板使其刚好在内部卡住。焊接LED灯使灯放在在刚刚打好的洞中焊接(并联)。
五、DIY之焊接电路

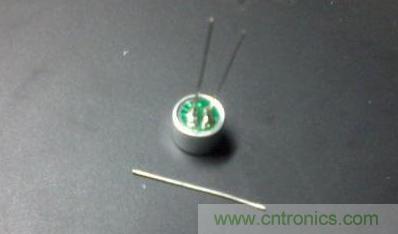

将刚才LED的角焊在MIC的触点上，注意如图，左边为正，右边有三个线的为负。

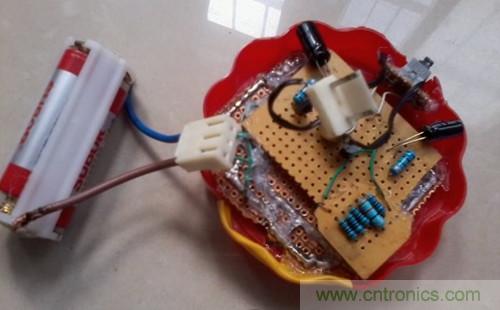

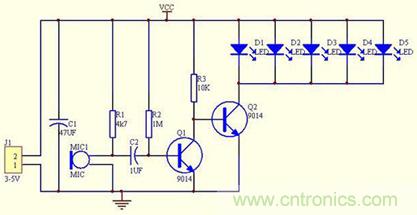

按照电路图焊接电路。
安上开关，连接电源，大功告成！
