【导读】有个笑话：朋友感慨：“现在科技发展这么快，说不准哪天电视都触屏了。”另一朋友说：“你傻啊！有遥控器不用，非要走过去用手指戳？”反过来想想，如果能像遥控电视一样遥控电脑，躺在床上就能遥控程序的执行或者系统的关闭，那多方便。但市场上功能稍好点的电脑遥控器都要上百元，倒不如自己动手做一个。来看看这位网友是怎么DIY的吧！
看了不少有关PC加装遥控器的DIY文章，就寻思着也想遥控自己的电脑。但是买一个PC遥控器要花100多元，感觉很不爽，毕竟我也是DIY迷嘛，所以决定自己做一个。但是仔细看看那些文章上的遥控器，只有很简单的功能，不能遥控软件和相关硬件。在网上查了一些资料，有一个国外的红外遥控软件Grider，很好用，功能也很强，而且是免费的，也就决定针对它做一个自己的PC遥控器。
它使用AT89C2051单片机和PC串口相连接，音源切换芯片使用了CD4066，可以进行4路立体音音源的切换，4路输入1路输出，跟据自己的实际需要我只做了其中的两路。我还写了一PC软件用来控制它。切换器外观可以看下图1，PC软件外观可以看图2。于是在这个基础上我加了一个遥控接收头和遥控器，并重新改写了单片机程序，成功的制作了超级PC遥控器。呵呵，就来一起看看我的制作过程吧。
图1：电脑音源切换器
图2：电脑音源切换器的PC控制软件界面
图2：电脑音源切换器的PC控制软件界面

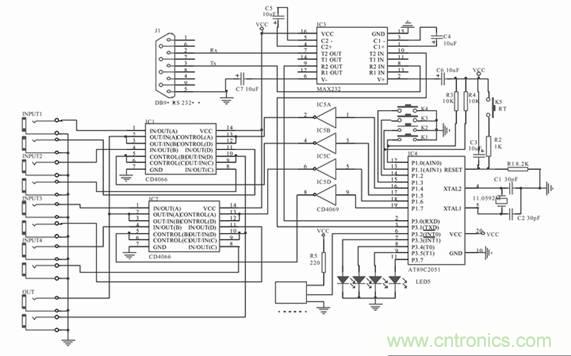

图3：电路图
表1：元件表
DIY电脑遥控器硬件原理
这个DIY制作要求有一定的电子知识，因为使用的元器件比较多一些，而且要用到单片机。所有没有一定电子基础的读者就要小心行事了，做不好可不关我事了。先来说说电路的简单原理，单片机AT89C2051串口通过一片MAX232转换成可与PC串口相连接的RS232信号。IC5为一片CD4069六反相器，因51单片机上电复位后，IO口全置1，引脚高电平，如直接连接CD4066就会选通所有音源，所以要用反相器全部变为低电平去连接CD4066。K1至K4为四个常开按键，分别控制四个音源，P1.0和P1.1要使用10K的上拉电阻把电平拉高，另两个不用也能正常工作。K5为复位键，复位后切换状态为全部禁止。红外遥控信号通过一体化红外接收头接收再通过AT89C51解码再发到PC串口，软件就可以根据发来的编码和定义的操作做出反应。这里的制作主要要求有电子知识去识别元件和焊接技术，在我自己的实际制作中，元件的连接都是细铜线焊接的。
[page]
遥控器我选用了SAA3010芯片的遥控器，到电子市场买时只要告诉要买SAA3010芯片的遥控器，商家一般会知道。一体化遥控接收头就使用普通VCD机用的接收头就行了。所有元器件加起来就30元左右吧。遥控器和接收头引腿说明看下面的图4，图5。具体焊接这里就不说了。我想大多数DIY迷还是有一定的焊接经验的。
图4：SAA3010遥控器(彩电用)

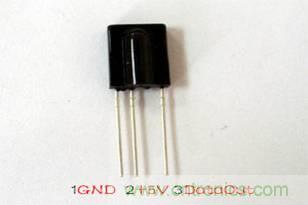

图5：一体化红外遥控接收头引腿图
图5：一体化红外遥控接收头引腿图
PC遥控器单片机程序
这个DIY制作要用到单片机，而单片机则相当于一台小小的电脑，它同样要编写程序，还要把程序烧写芯片上，和BIOS的升级原理是一样的。当然烧写需要专用的编程器，我自已是用TOP851（图6），如果你要做这个超级遥控器而又没有编程器的话，可以下载笔者编写的51单片机程序到电子市场让人烧写，费用几元。有编程器的话就下载下来自己烧到AT89C2051中。
这个DIY制作要用到单片机，而单片机则相当于一台小小的电脑，它同样要编写程序，还要把程序烧写芯片上，和BIOS的升级原理是一样的。当然烧写需要专用的编程器，我自已是用TOP851（图6），如果你要做这个超级遥控器而又没有编程器的话，可以下载笔者编写的51单片机程序到电子市场让人烧写，费用几元。有编程器的话就下载下来自己烧到AT89C2051中。
图6：编程器
PC遥控器使用方法
表2：音源切换功能的遥控按键和功能对照表

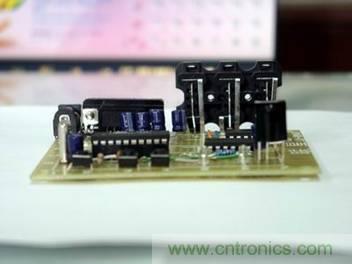

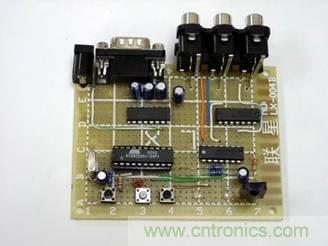

表2是音源切换功能的遥控按键和功能对照表，其它按键则可以根据下面的Grider软件的使用介绍去定义功能，如果你没有使用音源切换功能的话这些键同样可以定义为其它用途。图7，图8是最终的完成图。
图7
图8
[page]
图8

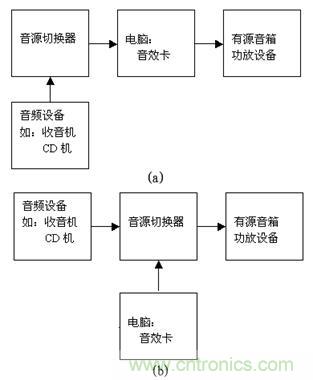

接线方式就好像普通功放的连线差不多，可以参看图9。图9a的连接方式好处是可以通过电脑上的声卡进行音量和静音控制。而图9b的连接方式，好处是不开电脑也可使用遥控切换音源。
图9：音源部分的连接方式
如何使用遥控功能呢？很简单按下Grider的学习健，再按你想定义的遥控键，再定义所要的功能操作，就可以使用了。Grider的功能很强大，几乎实现所有普通操作的功能，像音量调节、静声、关电源、重启、鼠标操作、软件上功能操作，太多了说不完，呵呵，看看下面对它的简介，相信你也很快就能玩转Grider红外遥控了。图10则是在我的电脑上使用Grider控制音量时的OSD屏显截图画面。
图10：Grider控制音量时的OSD屏显截图画面
