DIY:LED标牌和LED矩阵显示屏

发布时间:2015-07-06 责任编辑:tomruanduo

【导读】随着LED的标牌和矩阵显示屏的广泛应用,人们却难以分辨绚丽夺目的视觉效果到底是高质量显示屏的静止画面,还是传统的打印。我们来了解LED显示屏系统的基础技术原理,再探讨如何使用分立LED灯泡整列的设计问题。



首先,我们要对比不同的LED驱动电路,以确定最佳方案。
连接电压源

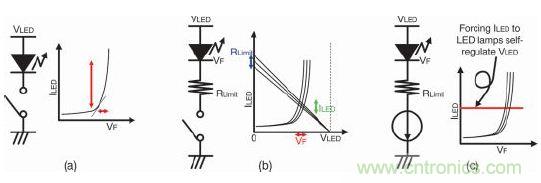

众所周知,LED 灯(或二极管)在具有足够正向电压(VF)时开始导通。导通时其正向电流通常会发光。根据这个基本知识可以得出图1a中的第一种选项,不过这样行不通。因为 LED 电流是其电压偏置的指数函数(公式1),LED 灯的光强度对该电压非常敏感。大多数情况下,大电流条件通常会将原本长寿命的LED变成昂贵的闪光灯泡。

下面是图1a行不通的原因所在。在公式1中,IS、RS是常数,取决于LED产品本身,与VT是热电压无关。假设串联电阻RS是理想值零,那么仅0.1V的VF变化就会产生47倍的ILED差异。

例如,20mA的目标LED电流值在其偏置电流出现仅0.1V的差异时就会跳变至1A。即使考虑实际RS值,真实LED器件在具有0.1V偏置差异时仍会出现10至20倍的差异。

图 1.对比三种LED驱动电路

支持流限电阻器的电压源

现在我们来看看图1b。添加一个限流电阻器RLIMIT来保护LED灯。由于有限流电阻器,因此该灯不会被烧坏。在视频显示器应用领域,这种方法在控制LED光强度方面仍然不够好。LED曲线和RLIMIT产生的负载曲线可决定其LED电流值。如红色或蓝色标记所示,该LED和电阻器分别存在制造误差造成的正向电压变化及电阻变化。这些误差因素会使LED电流(绿)产生不可忽视的变化。

恒流源

图1c采用恒流电路而非电阻器。该恒流驱动器电路可直接将LED电流调节为目标值。无论LED灯在制造过程中会产生多少VF变化,LED都会传导特定的电流值。LED灯的光强度与通过 PN 结点的电荷紧密相关,因此该恒流驱动器是从LED灯获得统一光输出的理想方法。

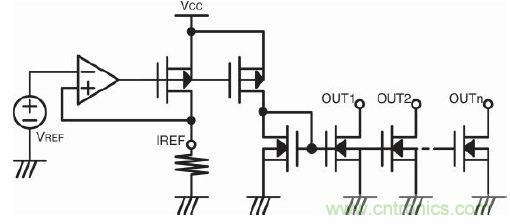

此外,我们都知道集成电路(IC)可提供良好的匹配电路对。这也是选择恒流法的另一个优势。图2是LED驱动器的基本输出级结构。市场上很多LED驱动器IC都有参考电流设置端 IREF,该参考电流是镜像到其输出端的恒流。



图 2. LED 驱动器IC的基本输出配置

图2是该讨论的结果,即LED驱动器的基本输出电路配置。

色彩驱动

到目前为止,我们已经能够确定如何驱动单个LED灯了。下一步是为视频显示系统实现全色彩光输出。通过组合光的不同深浅红绿蓝三原色(RGB),任何色彩都可生成。较为熟悉的示例是采用个人计算机(PC)上的色彩选择工具。


数字或模拟的灰阶控制

PC 操作系统将三种色彩混合为256个色阶(每阶8个二进制位)或更多,以显示全彩色像素。对于LED显示系统而言,也需要采用相同概念的色阶色彩强度控制,以便在LED驱动器设计中实现色阶控制或灰阶控制。
  首先应决定使用数字控制还是模拟控制。前面已经介绍过,经过 PN 结点的总电荷数可决定光强度,因此数字和模拟方法均可控制光强度。图3是数字和模拟法中的50%灰阶控制。在总体256个色阶的示例中,该50%表明了一个有128个灰阶的目标。

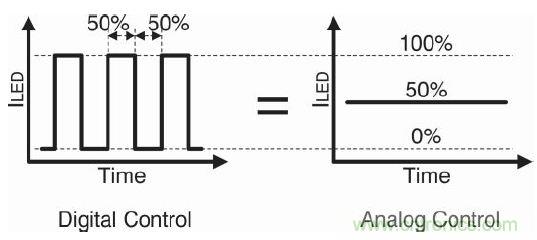

图 3.数字和模拟的50%强度控制

LED 电流与色彩变化

这时候,需要考虑电流变化对LED光输出波长值的影响。改变波长就意味着改变人眼看到的色彩。图4是绿色LED灯的实例。通常在业界,510nm 广泛代表绿色。因此,大部分LED灯制造商所设计的LED灯产品在最大额定电流下都具备510nm的波长。在图4中,随着LED电流的升高,波长可达到510nm。获得绿色的最佳方法是尽量使灯的驱动电流接近最大额定值。这也就说明了为什么使用数字控制比使用模拟控制好。

选择数字控制的另一个优势是便于以数字电路模块的形式对LED驱动器IC实施控制。对于256阶的灰阶控制而言,数字控制的成本比模拟控制低。

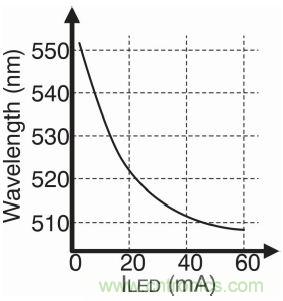

图 4.绿色LED电流与波长实例

这种ON/OFF 数字控制称之为脉宽调制(PWM)控制,或者PWM调光。现将PWM控制开关添加至图2。

RGB LED灯可平铺构成2维(2D)影像。

显示系统结构

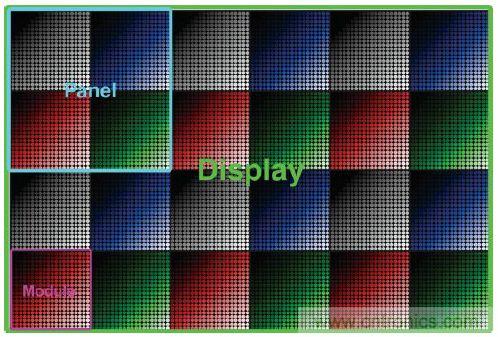

RGB LED灯可用于构成正方形的基础结构或模块。它通常包含一块PCB以及一个16×16至64×64的像素阵列,不同的应用有所不同。可将多个模块组合在一起,构成机械系统结构或面板。LED显示系统厂商通常提供各种面板。每个面板都有机械框架,可放置多个模块。它包含一个或多个控制单元,用以提供电源分配、数据接口和处理器。在构建体育场大屏幕或路边广告牌等显示系统的现场,可安装多块面板构成最终显示屏。在施工现场,每块面板的所有数据线和电源线都会集中在中央控制单元。

图 5.LED 显示系统由模块/面板/显示屏组成

像素间距

一套LED显示系统包含大量的LED灯和一个大电源。设计系统时需要重点考虑LED灯的密度优化问题。LED 灯的该密度称为每个像素的距离或像素间距。如果像素间距太密,一旦超出了人眼能识别的精度,它就不会改善影像输出质量,而且会增加成本。人眼可识别的两个单光源是在这两点形成1个弧度的1/60(=1 弧分)时。

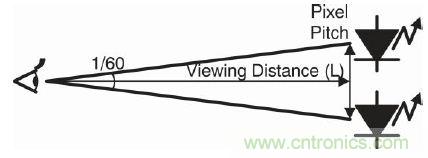

图 6.人眼可识别的分辨率

图6是如何计算人眼可分辨像素间距Dpp1。如公式3所示,其中L为视距。

在最佳实践中,DPP1可视为过大,对于高质量视频系统而言三倍Dpp1就够好了。在公式4中,DPP是指导标准。

公式4 的简单记忆方法是:所需的像素间距(毫米:mm)=“视距”(米:m)

例如,5m视距的系统需要5mm像素间距来实现良好分辨率。另一个视觉实例如图7所示,图中展示了过低像素间距如何降低输出影像质量。像素间距为12.5mm 的影像(上)看起来很粗糙,无法近距离辨识。但保持一定的距离观看时影像开始变得清晰,与观看像素间距为5mm的影像(下)类似。这个实例清楚地说明了视距与像素间距的关系。

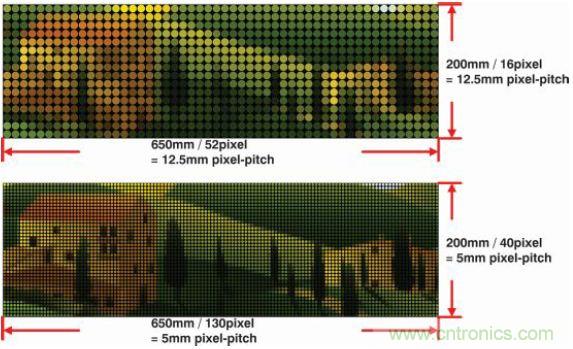

图 7.不同像素间距与视距的对比


静态驱动器与时分复用驱动器
从图2可以看出,LED灯的阴极采用当前市场常见的LED驱动器IC驱动。这里要讨论LED灯的阳极驱动器电路。阴极采用恒流驱动器有优势,阳极希望也只提供足够的电压。但仍需做出如何驱动阳极的重要决定!

图8 对比了静态阳极驱动器系统与时分复用阳极驱动器系统。静态阳极驱动器配置十分明确:一个LED驱动器IC驱动一个LED。在设计具有大量像素点的系统时,静态阳极驱动器需要大量LED驱动器IC。相反,时分复用阳极驱动器系统让多个LED灯共享一个IC,因而使用的LED驱动器IC数量较少。时分复用驱动器的权衡在于输出LED光强度会因分时而降低。

在户外显示系统中,需要极强的LED输出来克服太阳光亮度,以便人眼能看清楚影像。在这种户外系统中,更适合选用静态阳极驱动器。另一方面,在室内系统中,时分复用阳极驱动器则是降低系统构建成本的好方法。

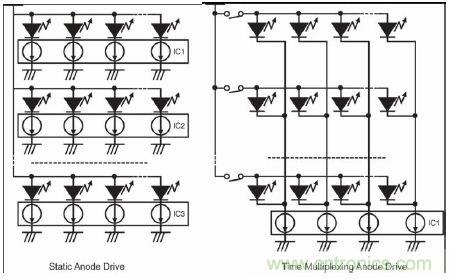

图 8.静态阳极驱动器与时分复用阳极驱动器


如何创建电影/视频影像
帧速率/帧刷新率

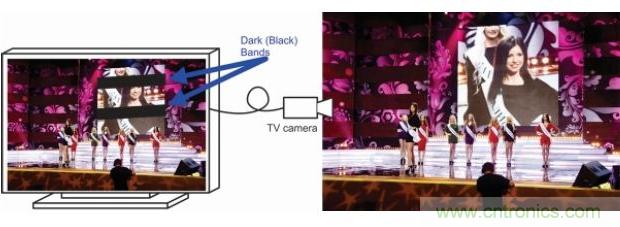

老式模拟电视通常在一秒钟内显示24张不同的静态影像,帧速率为24。当模拟电视摄像机拍摄另一个模拟电视屏幕时,可产生由视频影像与黑色条带构成的斑马纹混合画面(图9)。这种现象由同步电视摄像机和电视屏幕扫描率引起。在拍摄LED屏幕的摄像机采用时分复用阳极驱动器时,也会出现相同的问题。应用实例包括使用电视摄像机拍摄背景墙壁上由LED显示器放大演员的舞台影像或者用电视摄像机拍摄体育场中体育赛事比分牌或标牌等。要避免这个问题,LED显示器现在需要比摄像机系统运行得更快,特别是在专用LED显示器市场。



图 9. 电视摄像机拍摄另一个电视屏幕引起的黑色条带

为满足更快运行这一要求,很多LED显示系统都在一个帧周期内反复显示相同的影像,称为帧刷新率。图10是帧速率与刷新率的关系。只有两张帧影像:A 和 B。每个帧重复“影像 x”两次。因而本实例“帧刷新率”= 2 ד帧速率”。

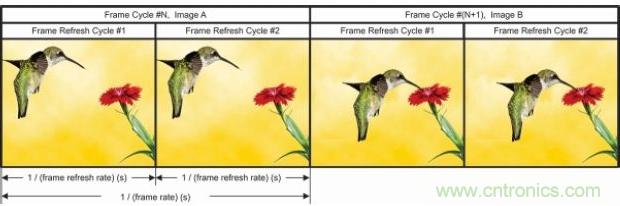

图 10.帧速率与帧刷新率


在普通LED显示系统中,帧速率在50Hz至120Hz的范围内,而帧刷新率则介于50Hz至2kHz之间。

ON/OFF 控制驱动器或 PWM 控制驱动器
为了满足系统帧速率与刷新率的需求,需要在实施逻辑电路的两种方法中做出选择。第一种是ON/OFF控制驱动器,而第二种则是PWM控制驱动器。
图11a是采用ON/OFF控制IC的系统,具有每个位对应于一个输出的ON/OFF寄存器。寄存器位的逻辑高可打开对应的输出,而逻辑低则可将其关闭。
图11b是采用PWM控制IC的系统,具有一个可参考时钟计数器的灰阶参考时钟输入端。另外,该IC还具有一组保存灰阶逻辑代码的寄存器。PWM 比较器可通过计数器和灰阶 (GS)寄存器比较和生成PWM输出模式。

对于这两种类型的驱动器IC而言,两种工作都是并列执行的:
- 恒流驱动器模块根据当前显示周期数据的输入驱动其LED灯阵列;
- 并将下一个显示周期的数据接收在移位寄存器中。

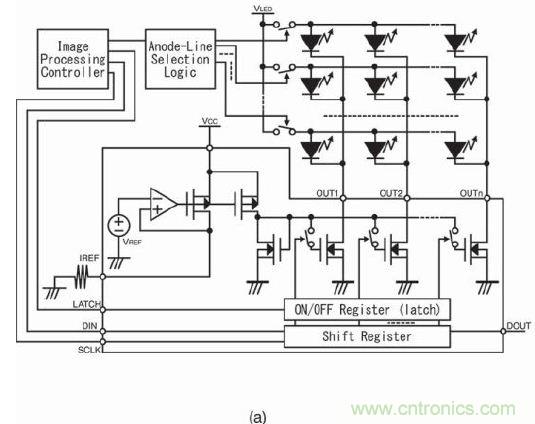

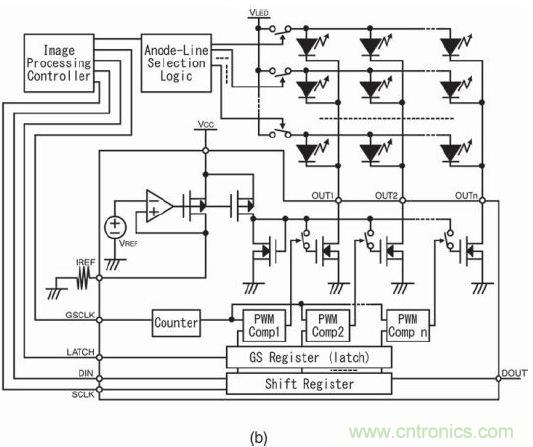

图 11.采用ON/OFF控制IC和PWM控制IC的LED显示系统
总结

 纵观全文,我们介绍单个LED灯的驱动器电路,再讨论详细的LED灯物理特性、显示系统的物理布局与结构以及静态及时分复用控制,进而得出完整的LED驱动器IC结构。然后我们介绍影像处理控制器IC与LED驱动器IC之间的数据传送,并举出实例。还探讨与LED显示驱动器IC有关的特性主题。
