电容式触摸屏实际上是通过人体产生的电流感应而进行工作的，像我们使用的手机有一部分就是电容式触摸屏的，下面给大家分享一下电容式触摸屏的工作原理是怎样的。

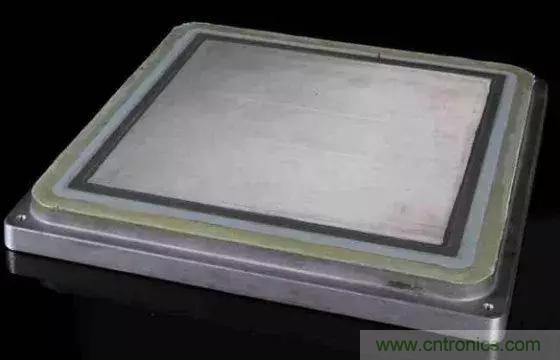

电容式触摸屏

电容式触摸屏的工作原理是怎样的

原理概述

电容屏要实现多点触控，靠的就是增加互电容的电极，简单地说，就是将屏幕分块，在每一个区域里设置一组互电容模块都是独立工作，所以电容屏就可以独立检测到各区域的触控情况，进行处理后，简单地实现多点触控。

电容技术触摸面板CTP(Capacity Touch Panel)是利用人体的电流感应进行工作的。电容屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂一层ITO(纳米铟锡金属氧化物)，最外层是只有0.0015mm厚的矽土玻璃保护层，夹层ITO涂层作工作面，四个角引出四个电极，内层ITO为屏层以保证工作环境。

当用户触摸电容屏时，由于人体电场，用户手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指吸收走一个很小的电流，这个电流分别从屏的四个角上的电极中流出，且理论上流经四个电极的电流与手指头到四角的距离成比例，控制器通过对四个电流比例的精密计算，得出位置。可以达到99%的精确度，具备小于3ms的响应速度。

投射式电容面板

投射式电容面板的触控技术投射电容式触摸屏是在两层ITO导电玻璃涂层上蚀刻出不同的ITO导电线路模块。两个模块上蚀刻的图形相互垂直，可以把它们看作是X和Y方向 连续变化的滑条。由于X、Y架构在不同表面，其相交处形成一电容节点。一个滑条可以当成驱动线，另外一个滑条当成是侦测线。当电流经过驱动线中的一条导线时，如果外界有电容变化的信号，那么就会引起另一层导线上电容节点的变化。侦测电容值的变化可以通过与之相连的电子回路测量得到，再经由A/D控制器转为数字讯号让计算机做运算处理取得(X，Y) 轴位置，进而达到定位的目地。

3M展示60点电容式触摸屏操作时，控制器先后供电流给驱动线，因而使各节点与导线间形成一特定电场。然后逐列扫描感测线测量其电极间的电容变化量，从而达成多点定位。当手指或触动媒介接近时，控制器迅速测知触控节点与导线间的电容值改变，进而确认触控的位置。这种一根轴通过一套AC 信号来驱动，而穿过触摸屏的响应则通过其它轴上的电极感测出来。使用者们把这称为''横穿式''感应，也可称为投射式感应。传感器上镀有X，Y轴的ITO图案，当手指触摸触控屏幕表面时，触碰点下方的电容值根据触控点的远近而增加，传感器上连续性的扫描探测到电容值的变化，控制芯片计算出触控点并回报给处理器。
