【导读】D类功放芯片因其效果、发热少、集成度高和高清音质等优势，贴片封装占板面积减少，是家庭影院系统、声霸音箱、低音炮等音频系统消费电子产品的理想选择。深圳市永阜康科技有限公司大力推广一颗2x150W双声道大功率D类音频功放芯片-CS8755，采用独有的EFB-40（顶部散热焊盘外接散热器）封装，强劲的驱动能力能够保证大功率输出.在38V电源电压驱动2个4欧扬声器、实现2x150W/THD1%的持续功率输出。充分满足条形音箱、后装汽车音频解决方案、大功率蓝牙音箱的使用需求.

主要特性与优势

8V至42V宽泛电源电压适应多种电源应用：；

主从模式可编程控制，可实现无限级联功率输出，满足2.1、4.0、5.1等多声道应用；

低RDS(on) 、比领先的同类竞争产品低20%，可提升低频下潜度；

描述

输出功率（THD+N=1%）

 VDD = 36V@RL = 4Ω     2x135W

 VDD = 38V@RL = 4Ω     2x150W

 VDD = 42V@RL = 8Ω     2x105W

输出功率（PBTL模式，THD+N=10%）

 VDD = 36V@RL = 4Ω     175W

 VDD = 42V@RL = 4Ω     250W

单电源供电，宽电源电压范围：8V-42V

高可靠性设计：55V耐压设计

效率92% @PVCC=15V  RL=8Ω PO=2x20W

四段增益模式可选，静音功能控制

从模式，输出过流保护电路可选

CS8755应用信息

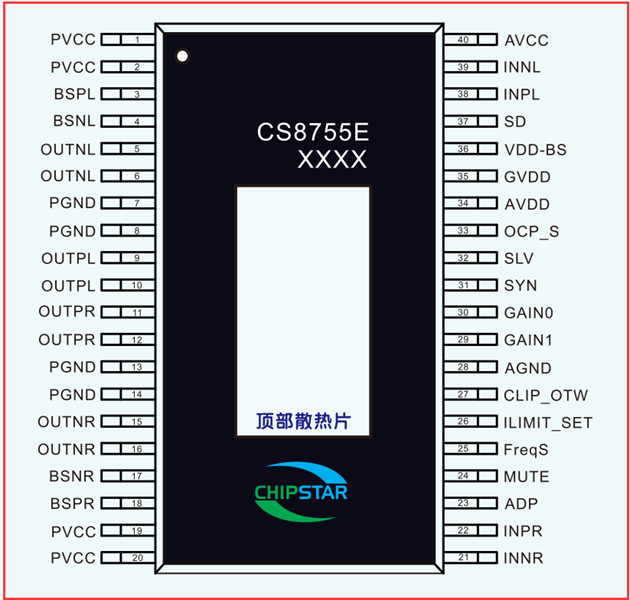

1.CS8755脚位定义图

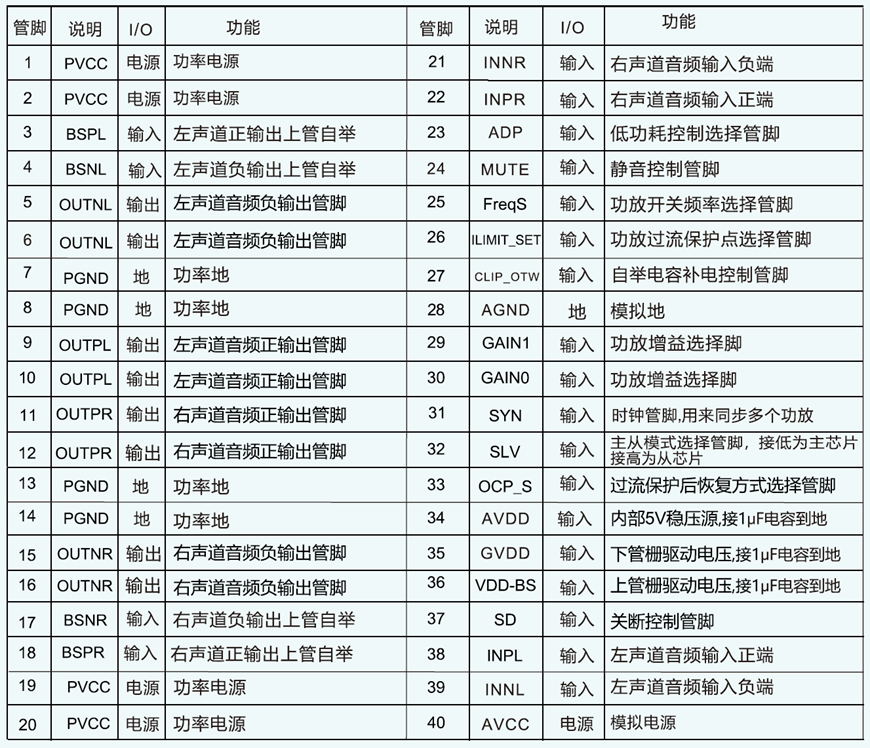

2.CS8755管脚说明

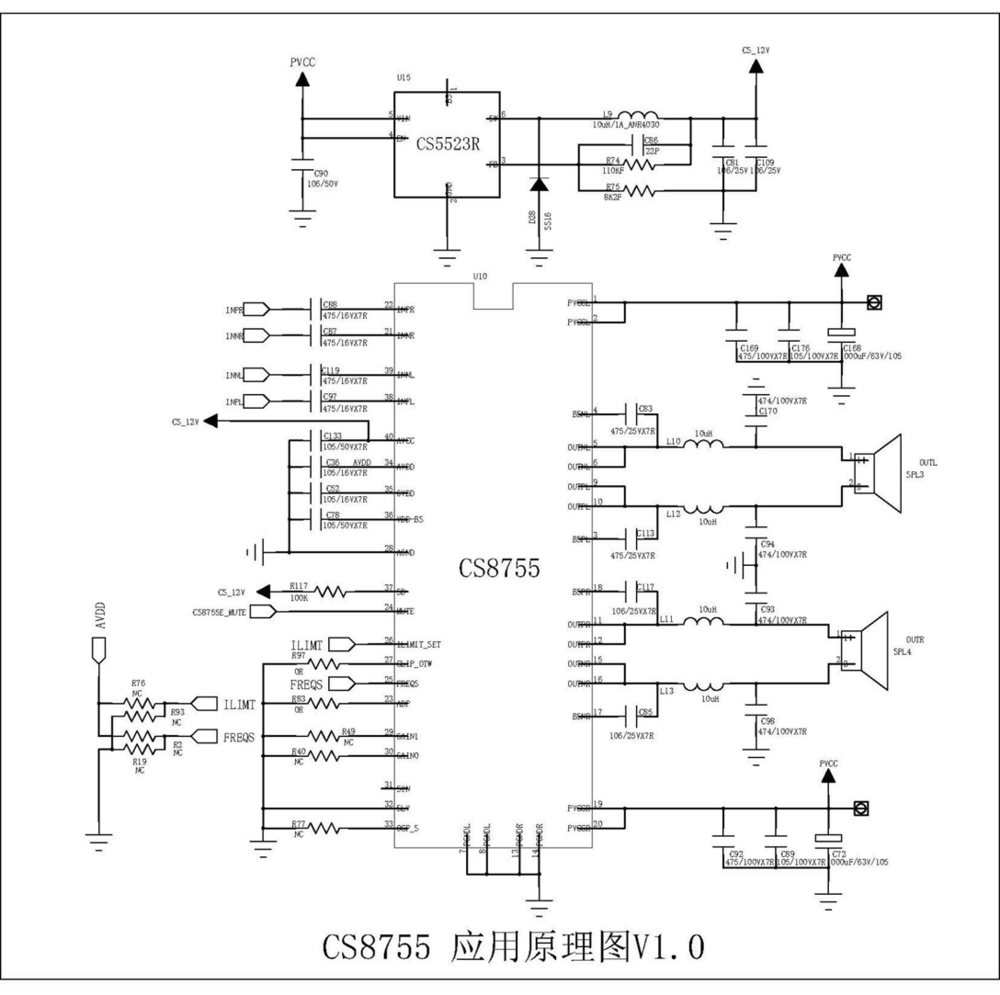

3.CS8755 DEMO 原理图

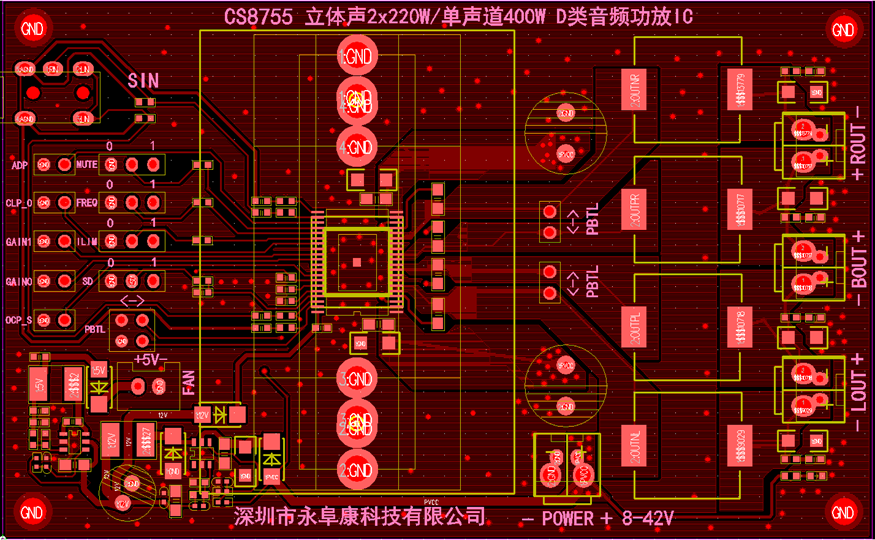

4.CS8755 DEMO板PCB顶层设计图

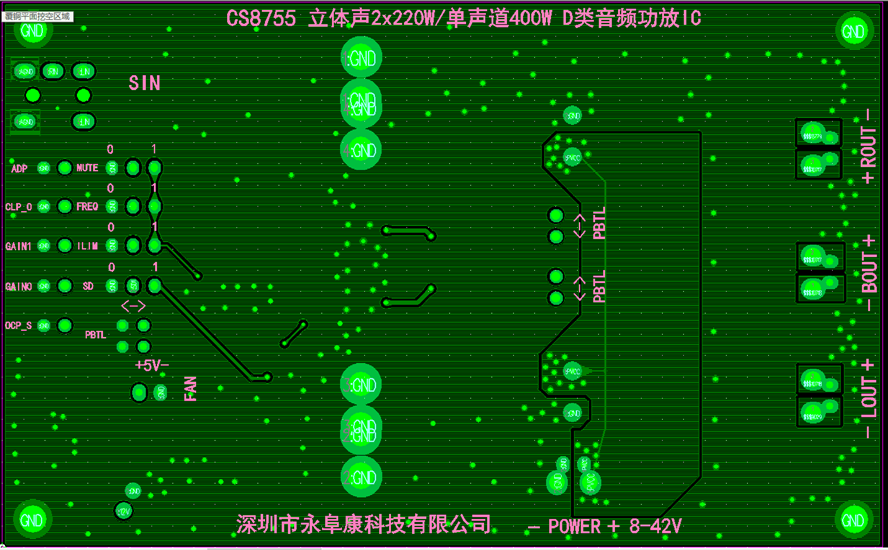

5.CS8755 DEMO板PCB底层设计图

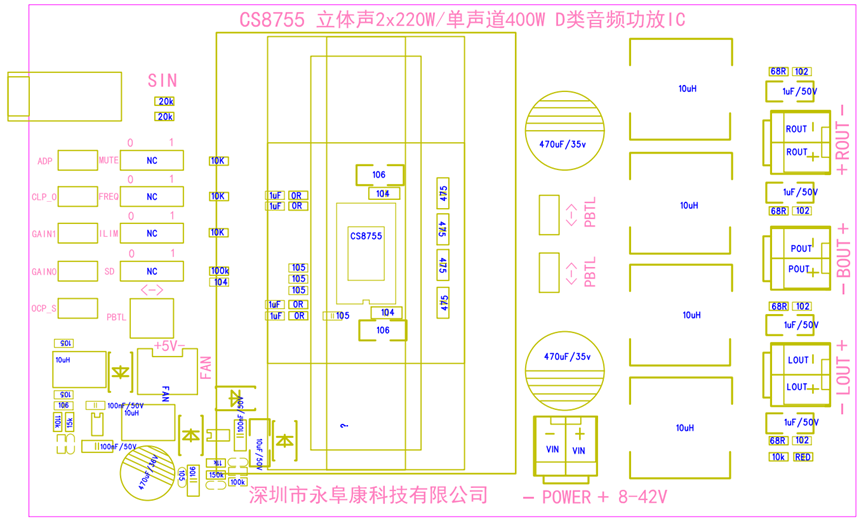

6.CS8755 DEMO板贴片图

7.CS8755  DEMO板物料清单

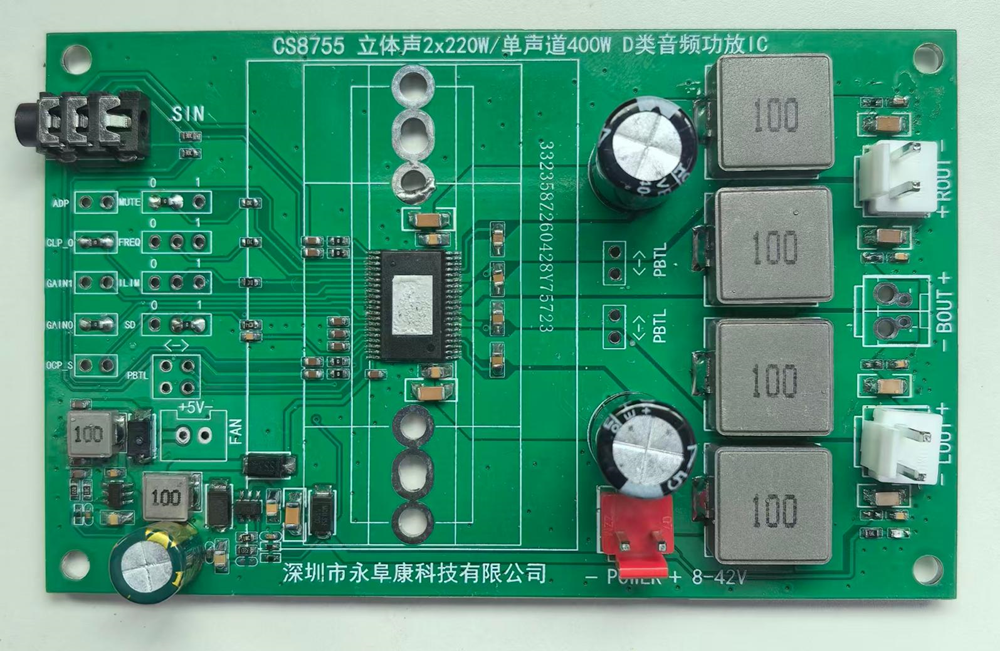

8.CS8755 DEMO板实物图
