【导读】在工业精密变送与高精度采集中，电压基准的温漂精度与功耗直接决定整机性能。针对进口器件高功耗、窄输入、长供货周期的痛点，共模半导体推出GM7210高精度低功耗基准源，SOT-23封装，与TI REF31引脚完全兼容，可实现原位替换。全工业温区20ppm/℃最大温漂、22μA静态电流、1.9V~20V宽输入、噪声仅为REF31的1/11——在精度同级的基础上，实现了功耗、噪声、输入范围与驱动能力的全面升级，为高精度模拟系统提供高性价比国产方案。

一、核心优势

（1）引脚兼容，原位替代

标准3引脚SOT-23封装，尺寸与引脚定义和REF31完全一致，无需改动PCB即可无缝替换，适配微型传感器、手持终端等紧凑场景。

（2）20ppm/℃低温漂，全温高精度

-40℃至+125℃全工业温区最大温漂20ppm/℃，典型值10ppm/℃，与REF31精度同级；初始精度±0.2%，出厂校准，可降低全温区校准成本。

（3）22μA超低功耗，高精度低功耗兼得

无负载静态电流典型值仅22μA，约为REF31的1/5，大幅降低待机能耗，延长电池设备续航，实现高精度与低功耗兼顾。

（4）低噪声高抑制，适配精密前端

10Hz~10kHz输出噪声仅5.5μVRMS，约为REF31 3.3V档的1/11；10kHz下PSRR达92dB，强力抑制电源纹波，适配高分辨率ADC、精密放大器等噪声敏感场景。

（5）宽输入强驱动，覆盖多场景

支持1.9V~20V超宽输入，远优REF31的5.5V上限，可直接适配4串及以内多串锂电、低压工业12V总线等场景；最大输出电流30mA，驱动能力为REF31的3倍，可带多路负载无需额外缓冲。

（6）极简外围，高可靠设计

仅需1μF陶瓷电容即可稳定工作，无需复杂补偿网络；集成欠压保护、热关断保护，降低设计门槛与系统风险。

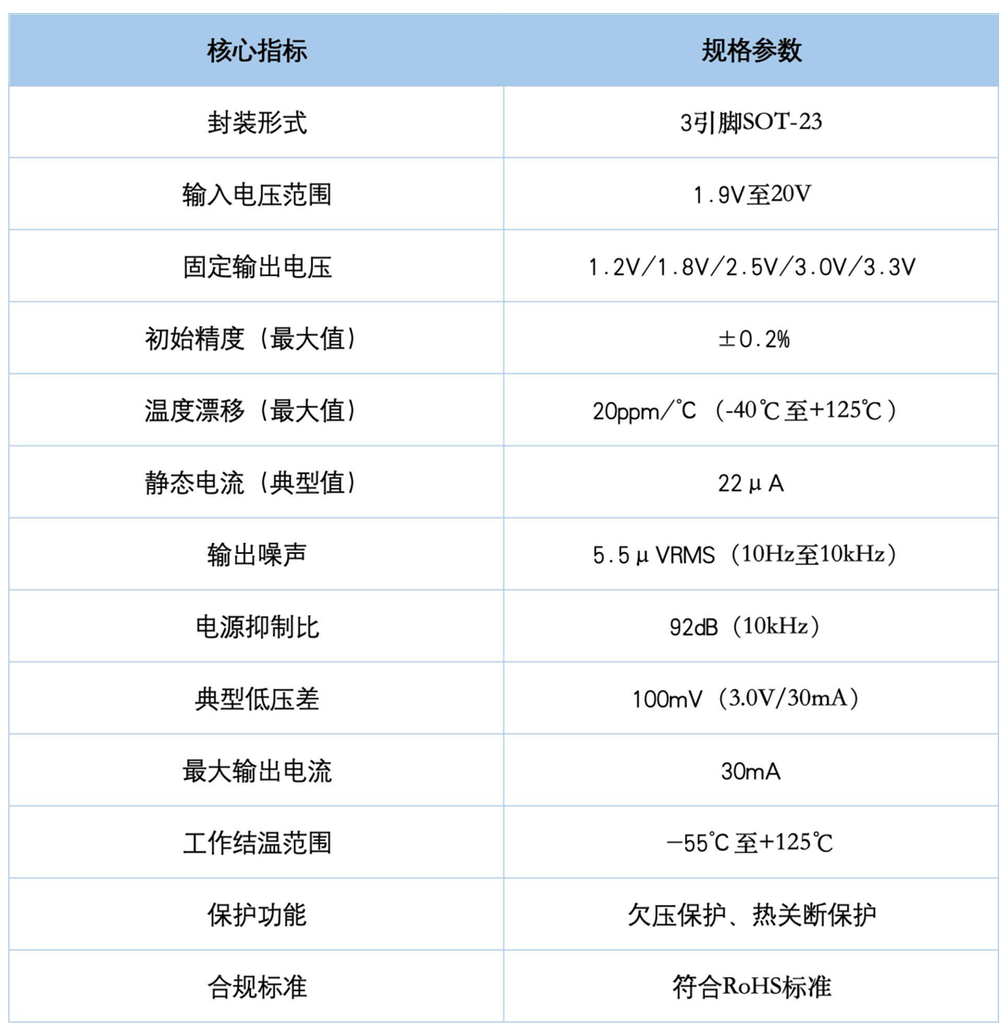

二、核心技术规格速览

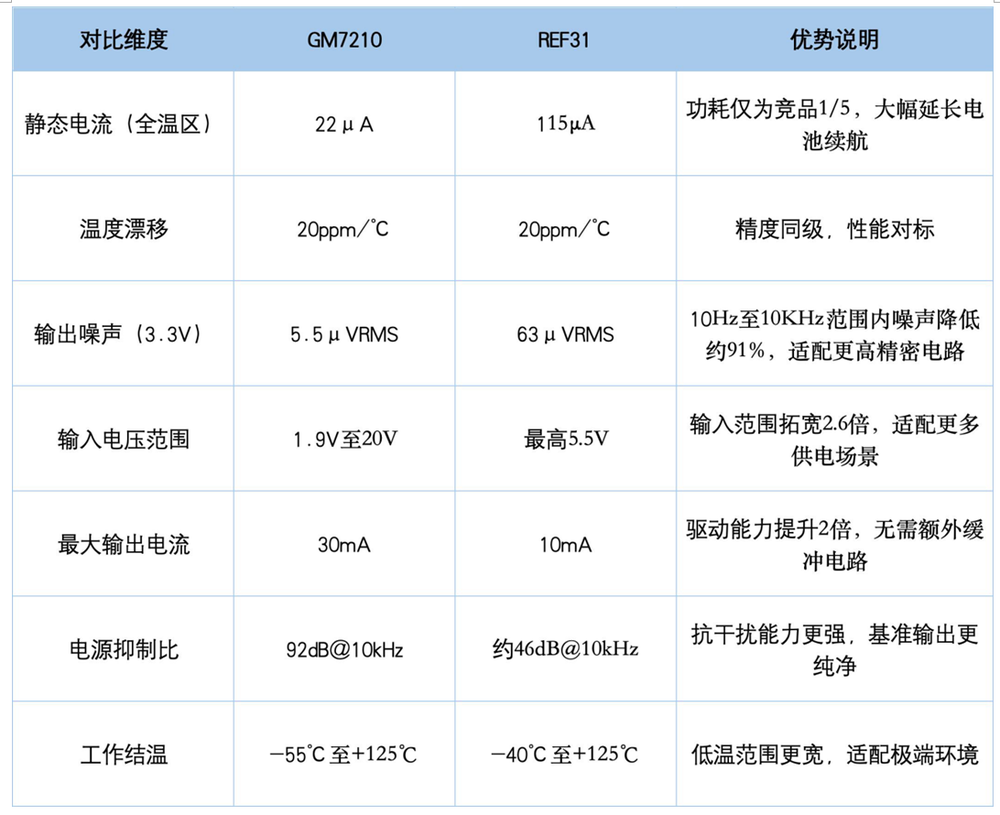

三、竞品分析：对标REF31，同级精度性能升级

GM7210与REF31封装引脚完全兼容，温漂精度处于同一等级，核心性能拓展优势显著：

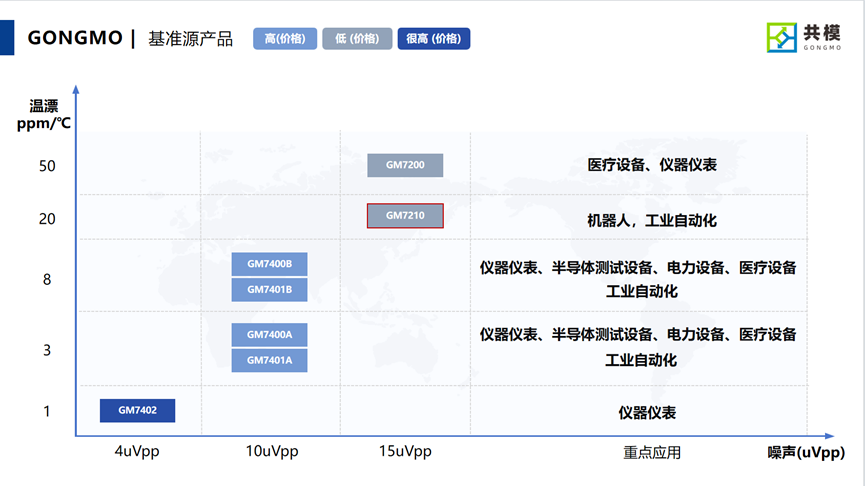

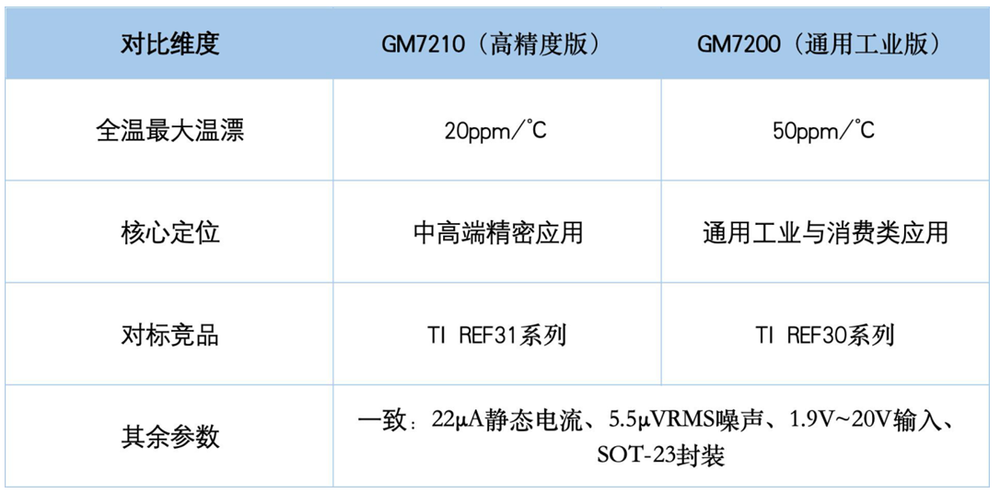

四、同系列定位区分：GM7210 vs GM7200

二者封装引脚、功耗噪声参数完全兼容，PCB可无缝互换，核心差异为温漂精度，适配不同需求：

五、典型应用场景

1. 工业精密变送：高精度温度/压力变送器、工业模拟模块，保障全温区测量精度。

2. 便携式电池设备：手持高精度检测仪、无线传感节点，低功耗延长续航。

3. 医疗电子：便携监护仪、家用检测仪器，低噪声保障微弱信号检测精度。

4. 高精度采集系统：高分辨率ADC/DAC、精密仪器的基准源，提升测量分辨率与稳定性。

六、PCB布局建议

1. 输入、输出电容紧靠对应引脚放置，缩小电流回路，降低寄生电感影响。

2. GND引脚接入完整地平面，通过过孔连接内层地，兼顾接地与散热。

3. 基准走线远离开关节点、高频信号线，芯片下方避免布置高速走线，防止噪声耦合。

4. 高温高负载场景可增加散热过孔，提升长期运行可靠性。

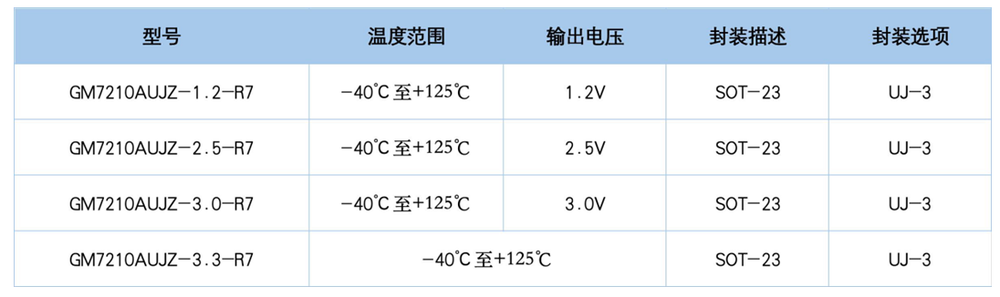

七、订购指南

八、结语

GM7210完善了共模半导体高精度低功耗基准的产品矩阵，在保持与 REF31 同级精度的基础上，实现了功耗、噪声、输入范围与驱动能力的全面升级，为中高端精密应用提供了更优的国产替代方案。
