RU75N08:锐骏推出专用MOSFET用于电动自行车控制

发布时间:2010-10-11 来源:佳工机电网

RU75N08的产品特性:

  • 极低的导通内阻
  • 允许比较高的dv/dt
  • 极快的开关速度
  • 极大的雪崩耐量
  • 高达360A的峰值电流
  • 绿色环保产品

RU75N08的应用范围:

  • 适用于电动自行车控制


近年来,功率场效应管(MOSFET)在电源各个领域的应用越来越广泛。然而拥有MOSFET的研发能力的公司仅限于国外的几个半导体巨头,国产场效应管几乎是一片空白。 在这个背景下,深圳市锐骏半导体有限公司投巨资在国外建立了MOSFET半导体研发试验室。

首战告捷,去年推出的一颗RU75N08参数为75V 80A 8mΩ(TYP)。RU75N08是一颗电动自行车控制器专用功率场效应管,具有以下优点:

极低的导通内阻,比同类产品低20%以上;
允许比较高的dv/dt;
极快的开关速度;
极大的雪崩耐量;
高达360A的峰值电流(300μs,25°C);
绿色环保产品。

在实际48V1000W无刷电动自行车控制器应用过程中很多客户反映改用这颗MOS管后效率比同类国外产品提升2%以上,温升低5°C以上,因而获得广大客户的一致好评,销量稳步上升。今年,针对电动车控制器市场,锐骏半导体又研发出几颗代表最新材料,最新工艺的同系列产品,如RU7088(70V 80A 6.5mΩ) 、RU7588(75V 80A 7.5 mΩ)、RU8088(80V 80A 9 mΩ) RU1088、(100V 80A 12 mΩ) RU190N10( 100V 190A 6 mΩ).

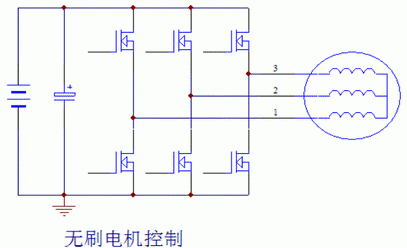

大家知道目前电动自行车控制器的主流电路是采用三相结构的无刷PWM控制,主电路如下图所示:
无刷电机控制

电机属于感性负载,电机线圈的抗很小,大概在0.3-0.5Ω当电机启动,特别是带载启动时,电路的阻抗只有线路阻抗和电机线圈的阻抗之和,此时功率管承受的电流很大,大约在100-200A,维持的时间大约1-3S,这就要求电动自行车控制器功率管能在比较长的时间承受比较大的电流。RU75N08系列电动自行车控制器专用功率管在电流和热量的搬运能力和速度方面就专门考虑了这一点。
[page]
作为自行车控制器专用功率管还要考虑到一点就是,电机在突然停止时,比如刹车。由于电感电流的突变会在功率管的漏极产生很高的反峰电压,这个反峰电压在功率管的漏源极没有外加快恢复二极管进行泄放的时候就只有通过自身体内的寄生二极管进行泄放了。大家知道二极管有一个反向恢复时间,如果反向恢复太慢,功率管就有可能由于漏极承受反峰电压比较高和时间比较长而损害。RU75N08系列电动自行车控制器专用功率管在这一点上,采用了最新的材料,最合理的排版和工艺,保证了自身体内的寄生二极管的反向恢复时间不超过50纳秒,达到了外接独立快恢复二极管的效果,节省了成本。减小了PCB的体积。

RU190N08, 参数为80V190A3.8mΩ(TYP)是锐骏半导体在超大电流超大功率超低阻抗领域的又一个杰作。在今年大量送给电源网网友的活动中获得一致好评,许多客户纷纷慕名而来订购,特别是应用在大功率动力保护板上,也获得了客户极大的认可。这颗管子主要应用领域为:

24V推挽,48V全桥逆变器/UPS;
12V同步整流;
48V以下动力电池保护板。

RU6099, 参数为60V120A6mΩ(TYP),是今年锐骏半导体专门为12V推挽,24V全桥结构的中小功率逆变器/UPS推出的一颗普及型管子,同样具有极低的导通内阻,耐冲击,良好的温度特性,环保等优点。

RU6199, 参数为60V 200A 2.8mΩ(TYP), RU4099, 参数为40V 200A 2.8mΩ(TYP) 是今年锐骏半导体专门为12V推挽,24V全桥结构的大功率逆变器/UPS推出的两颗管子。这两颗管子最大的特点是电流大阻抗低,同时还保持比较低的栅极结电容,因而容易驱动。

RU190N08 ,RU6099,RU6199,这三颗管子一个共同的特点就是用在逆变器/UPS上,下面就来谈谈逆变器/UPS的应用特点:

大家知道,目前逆变器/UPS的电路结构一般为推挽结构,主电路的框图如下:
推挽逆变器

作为一种低电压大电流的变换器,对MOS管首先要求的是要有极低的导通内阻,才能把导通损耗降低到一个可以接受的水平。再就是开关损耗,因为目前主流的逆变器/UPS和未来的发展趋势都是使功率管工作在高频开关状态,频率都普遍达到40KHz以上,高的达到100-200KHz,这就要求管子有较快的开关速度。锐骏半导体特别在设计排版上充分考虑了结电容和寄生参数的影响,使管子具有比较快的开关速度。
