近日，凌力尔特公司（Linear） 推出高电压、低噪声、低压差线性稳压器 LT3055，可提供精准、可编程电流限制和诊断功能。该器件在满负载时可提供高达500mA的输出电流和一个 350mV 压差电压。LT3055 具有一个 2V 至 45V的宽输入电压范围，可调输出电压在 0.6V 至 40V。通过 REF/BYP 引脚的一个电容器可实现可编程的低噪声工作 （在 10Hz 至 100kHz 带宽内只有 25µVRMS），并具有基准软起动功能，从而防止在接通时出现输出电压过冲。在电压、负载和温度范围内，输出电压容差是高度准确的 ±2%。

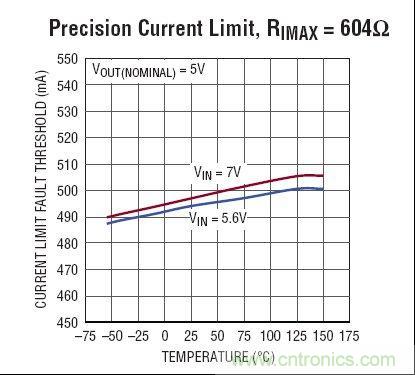

LT3055 提供了多种诊断和安全功能。IMAX 引脚的一个电阻器用于设置电流限制，在整个温度范围内实现了 ±10% 的准确度。而且，IMIN 引脚上的一个电阻器用于设置一个最小输出电流检测器，对于检测开路情况是很有用。此外，电流监视器功能提供了一个等于 1/500 输出电流的电流，从而允许用户测量输出电流或计算器件的功耗。如果 LT3055 处于电流限制 （FAULT2）、在低于其最小输出电流 （FAULT1） 或处于热限制 （FAULT1 和 FAULT2） 时，逻辑故障引脚将置为低电平。PWRGD 指示输出稳压。TEMP 引脚指示芯片温度。而且，LT3055 的内部保护电路包括电池反接保护、反向输出保护、反向电流保护、内部故障电流限制和热限制。

LT3055 采用一个非常小和低成本的 3.3µF 陶瓷输出电容，从而提高了稳定性和瞬态响应。采用该纤巧型外部电容器不需要像其他很多稳压器那样要增加串联电阻（ESR）。LT3055 的宽输入和输出电压范围、快速瞬态响应、65µA （工作时） 以及 《1µA （停机时） 的低静态电流等特点使其成为有源天线电源、工业电源、要求优化运行时间的电池供电型系统、以及需要具备诊断信息和保护功能的高可靠性供电电源之理想选择。

LT3055采用热增强型16 引线 3mm x 4mm DFN 和16 引线 MSOP 封装，两种封装均有紧凑的引脚布局。E 和I 级版本在 -40°C 至 +125°C工作结温范围内工作，MP 级版本在 -55 至 +150°C范围内工作 （仅 MSOP 封装），而 H 级版本则在 -40°C 至 +150°C范围内工作 （仅 MSOP 封装）。所有器件皆有现货供应。E 级版本的千片批购价为每片 2.20 美元。

LT3055线性稳压器性能特点

●输出电流：500mA
●压差电压：350mV
●输入电压范围：2V 至 45V
●可编程精准电流限值：±10%
●输出电流监视器：IOUT 的 1/500
●可编程最小 IOUT 监视器
●温度监视器：10mV/°C
●故障 (FAULT) 指示器：电流限值、热限值或最小 IOUT
●低噪声：25μVRMS (10Hz 至 100kHz)
●可调输出 (VREF = VOUT(MIN) = 0.6V)
●输出容差：±2% (在整个负载、电压和温度范围内)
●可在采用低 ESR 陶瓷输出电容器 (最小电容值为 3.3μF) 时实现稳定
●停机电流：<1μA
●反向电池和热限制保护
●16 引脚 4mm x 3mm DFN 封装和 MSOP 封装

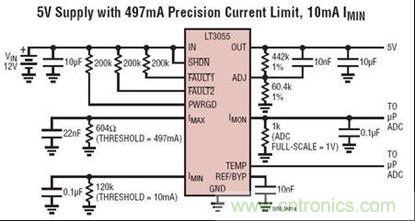

LT3055线性稳压器典型应用


LT3055线性稳压器应用领域

●受保护的天线电源
●汽车智能信息服务系统
●工业应用 (货车、叉式升降机等)
●高可靠性应用
●对噪声敏感的 RF 或 DSP 电源
