【导读】今天小编为大家介绍一款红外遥控开关的制作。不论是家里有小孩子，个头还小够不着开关，还是家里有老人家，年纪大了晚上开灯关灯行动不方便，或者只是自己懒得起床去开灯关灯，有了这个红外遥控开关，问题通通解决。来看看作者是怎么DIY的吧！

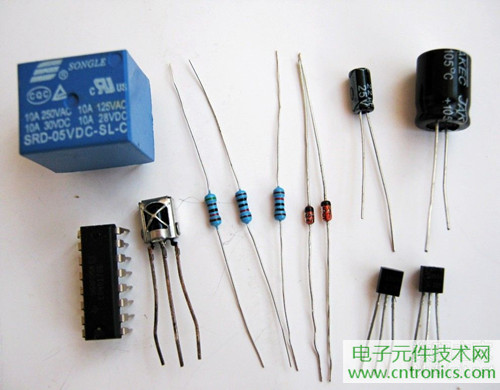

自制红外遥控开关要用到的元件
●5V继电器
●CD4017芯片
●红外一体接收头
●两个9014三极管
●一个51K和两10K电阻，一个4148二极管，一个5V稳压二极管
●一个220uf/50v和一个22uf/25v电容

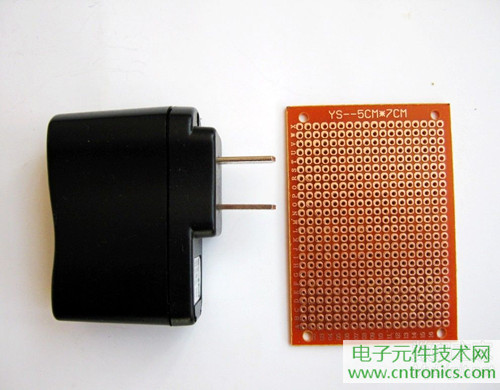

用手机充电头作电源以及焊接用的洞洞板。

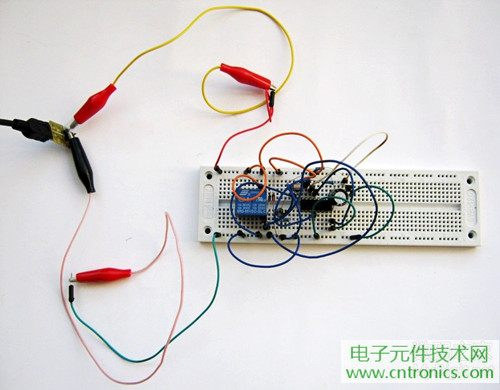

焊接前先在面包板上做试验。
通电测试继电器有吸合。

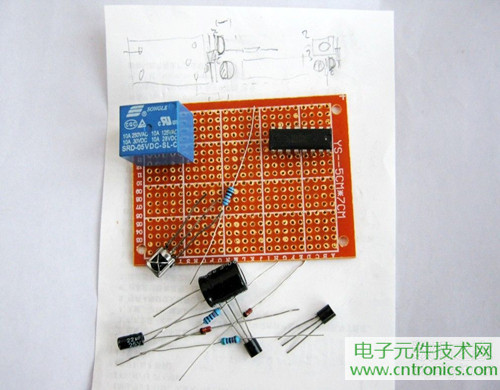

按大体布局画个草图准备焊接。

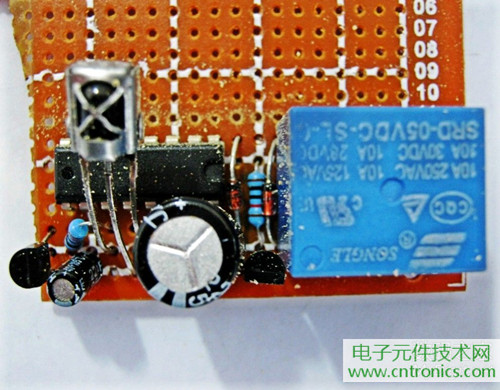

焊接完成图。

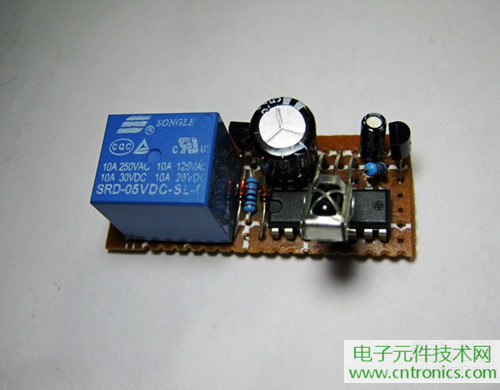

已修整好的样子。

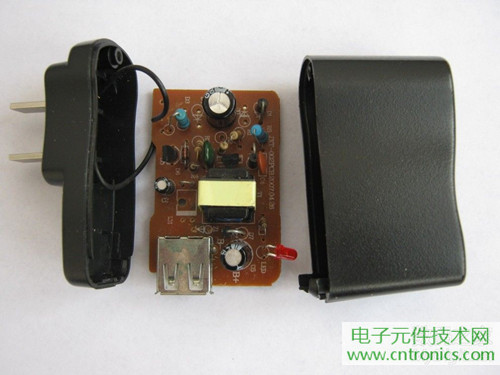

一个山寨的5V500mA手机充电头用作接收器电源。

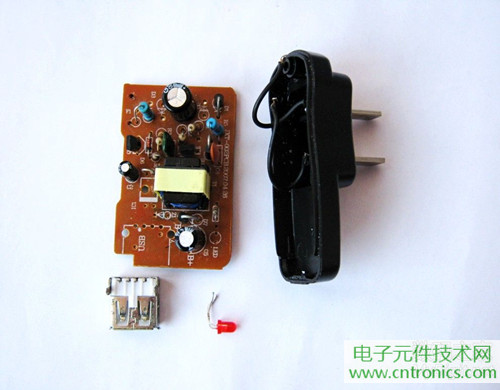

取下电路板和多余的U口及指示灯。

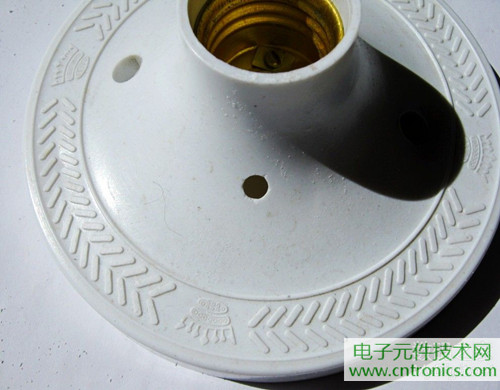

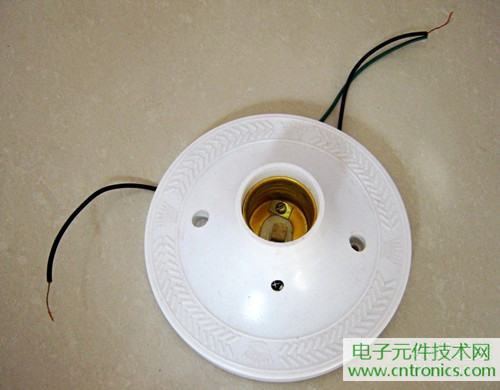

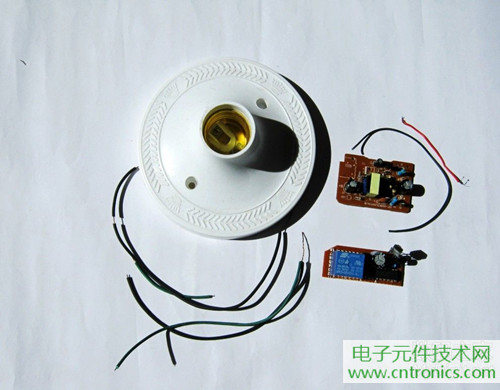

找个平口灯座进行组装。

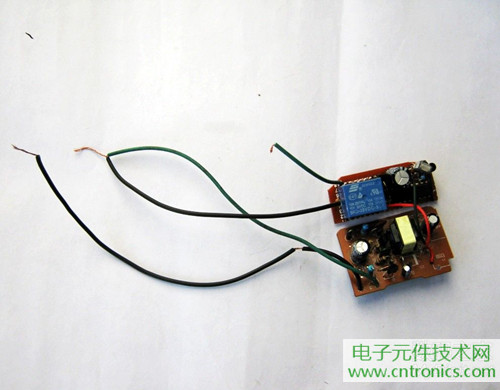

两电路板连接完成。

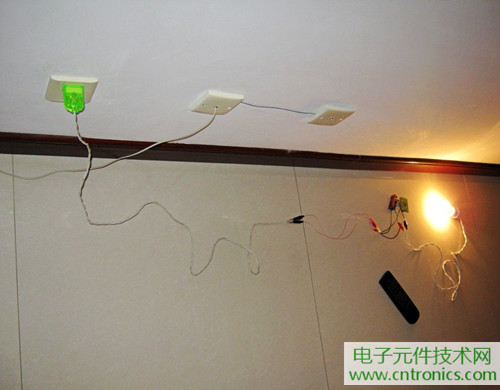

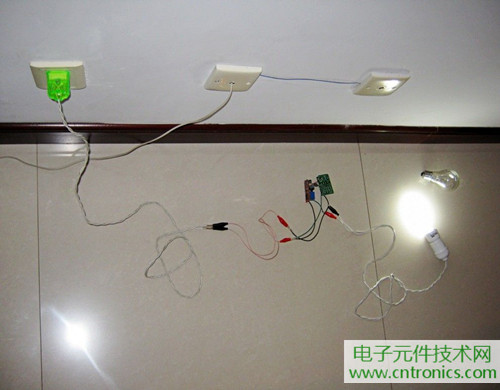

实验OK。

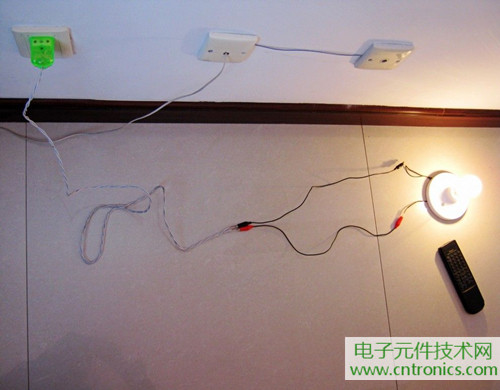

用节能灯测试也OK。
准备装配，先给灯座开上孔放接收头。

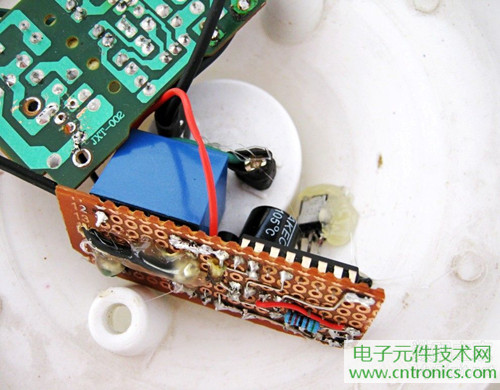

装配并固定完成。
做下保护。
正面效果。
再试验一下。

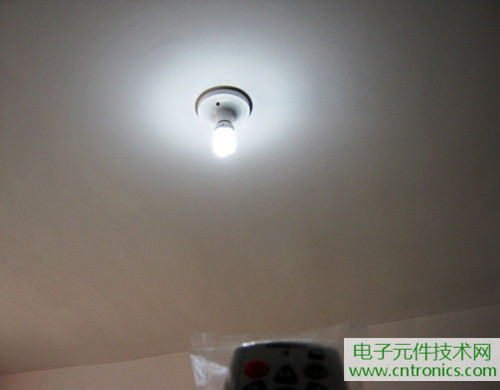

安装好。遥控开关果然方便多啦！

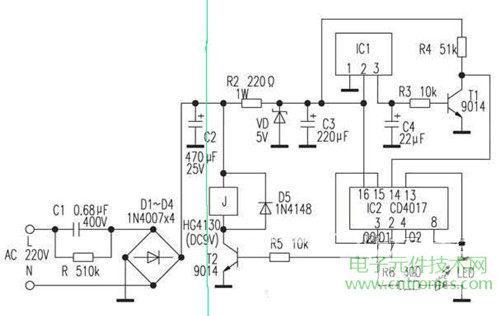

最后再上一张设计电路图，感兴趣的朋友可以试着做一下。按绿线右边的电路做，左边用充电头代替。
