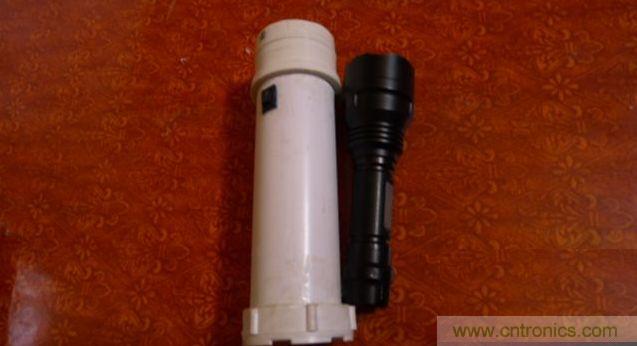

C8手电虽然亮度够大,但是缺点就是只有一个大光斑,晚上出门照照路或者仓库什么的,不需要远射,所以尽量散射面积要大一些的,光要均匀一些,而且电池没保护板一般的人不懂电池过放,就不知道什么时候充电。因此,制作了这个手电。
该手电的优点:
1、超大容量,1年只需充电一次;
2、光斑均匀且散射面积大;
3、电池带保护板,不怕过放;
4、黄光LED,不刺眼。
先这样吹嘘哈,接下来会为大家从材料、电源、调光电路及整体制作四个大步骤详细分享DIY的全过程。
第一篇:材料

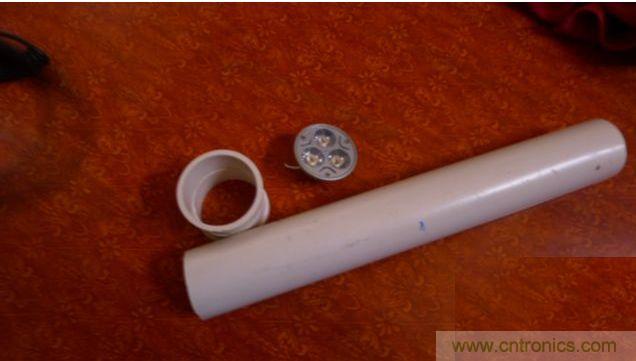

先来详解一下PVC,PVC手电当然是首先要有pvc管,直径大约5cm,长度20cm。
材料有: pvc管盖子一个;
连接管一个;
淘宝10元包邮的led射灯一个(黄光);
三洋18650黄头;
12v保护板一个;

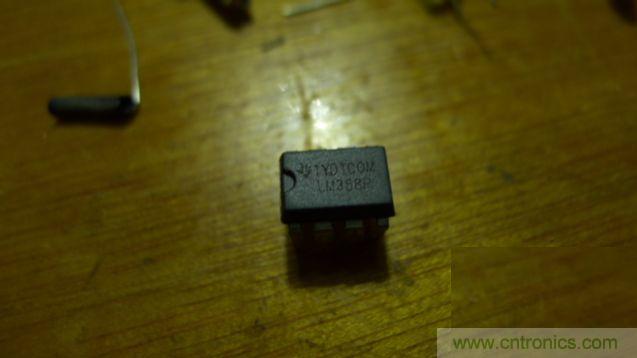

555芯片;

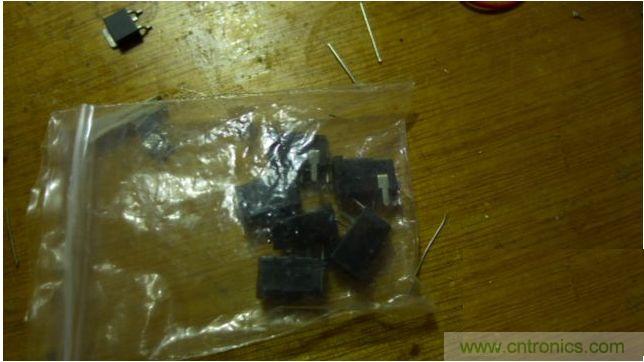

MOS管;

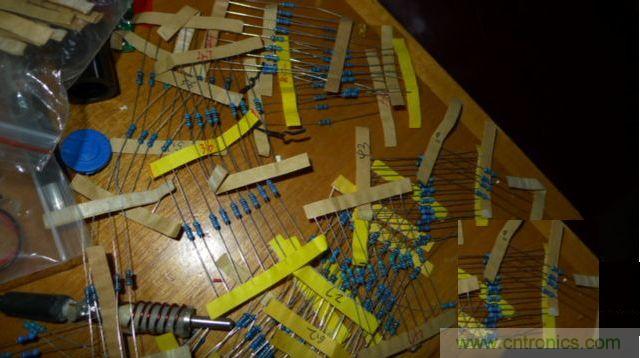

电阻等。
[page]
[page]
第二篇:电源

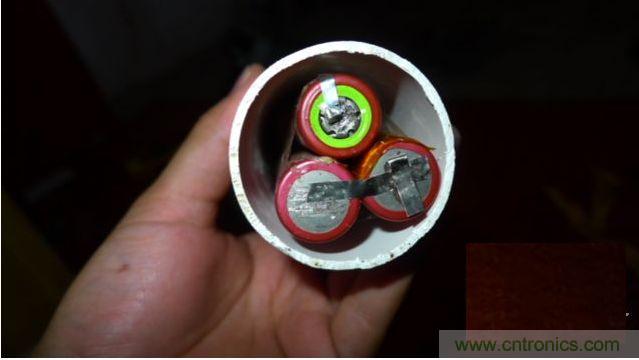

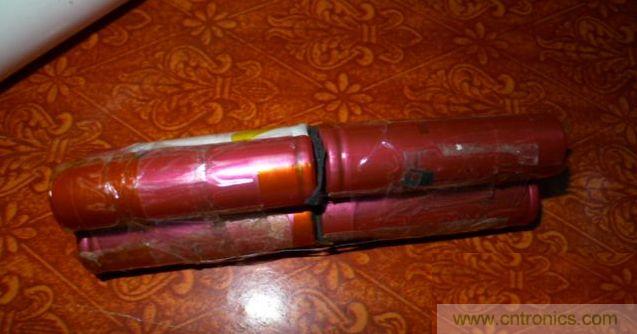

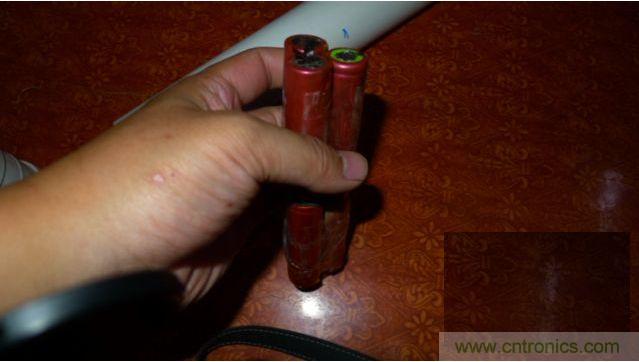

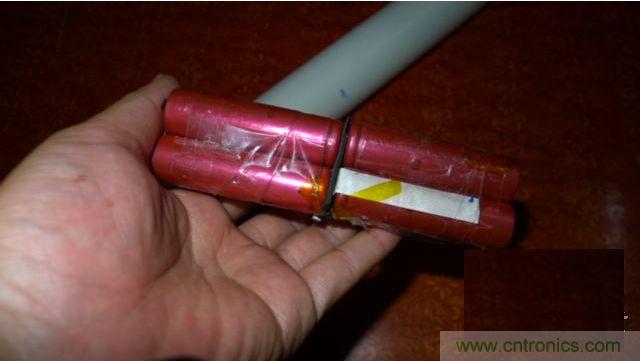

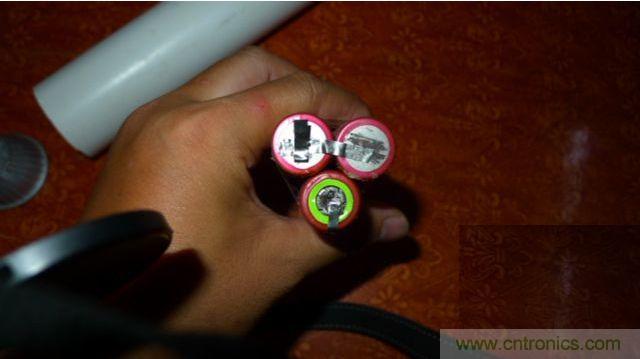

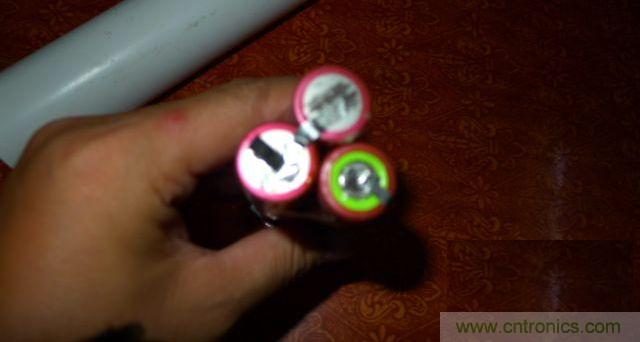

这个电筒的电源采用6节三洋18650黄头电池,拆机的,测试容量全部是1900多一点。6节电池分别充电到3.800v,采用2并3串焊接方式加工。加工成三棱柱形状,这样就放在pvc里面了。加工ok后加上12.6的保护板。
[page]
[page]
第三篇:调光电路
这个电路仍旧是经典的555调节占空比,555是一个便宜且使用的小芯片,制作调光电路很简单,而且很使用,可以调节4.5%----95%的范围而且是连续可调,肉眼看起来就是无极调光,频率650KHZ。具体的原理见下图。

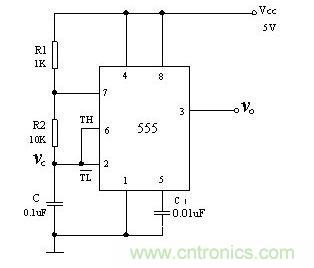

原理图:

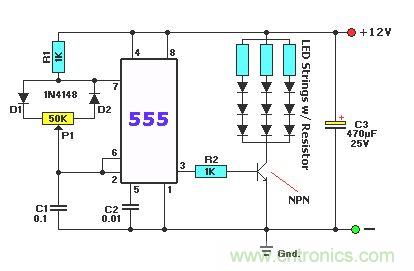

带LED电路图:

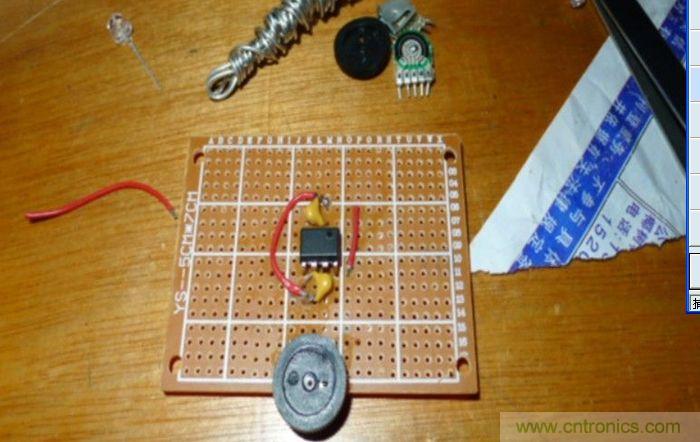

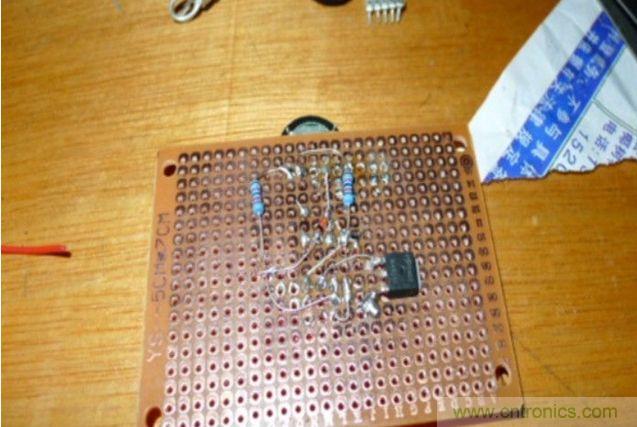

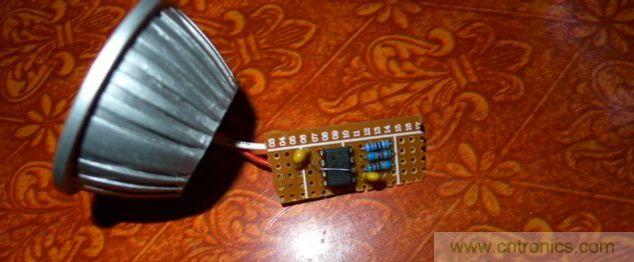

输出端我用的是mos管,没用三极管,因为手里没有合适的三极管,mos到一大把。焊接有点丑,哈哈。
[page]

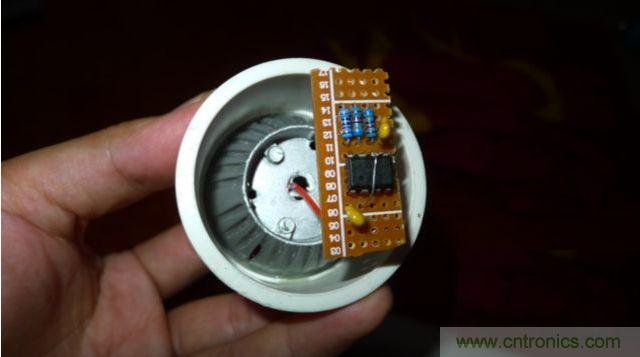

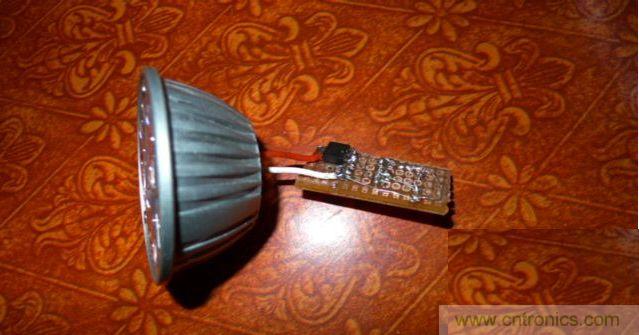

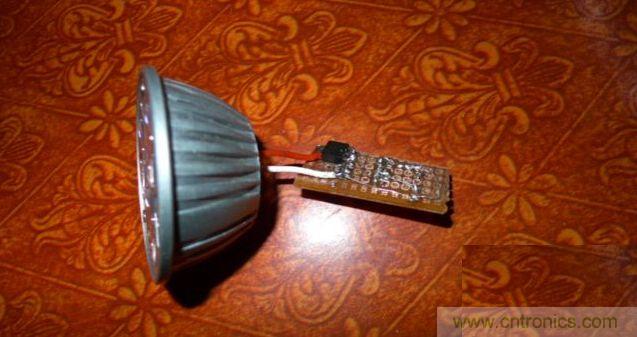

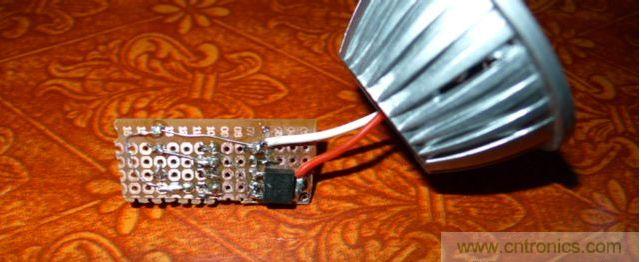

这里我将三极管换成了电源mos,因为手里没三极管,mos到时一大把,收拾做电动车电池保护板上的mos。电路焊接ok后,调节电位器,万用表测试电流,当电流时200ma时,ok取下电位器,焊接相同的电阻,焊在led射灯上。
[page]
第四篇:整体制作

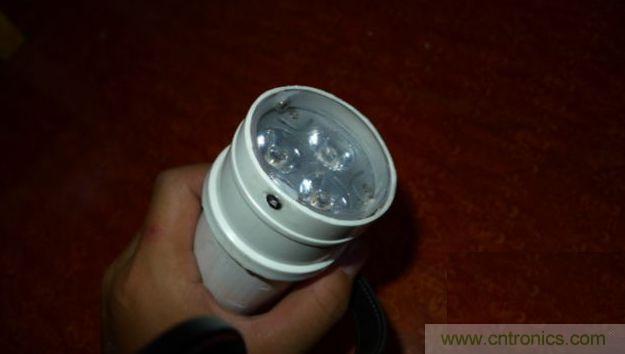

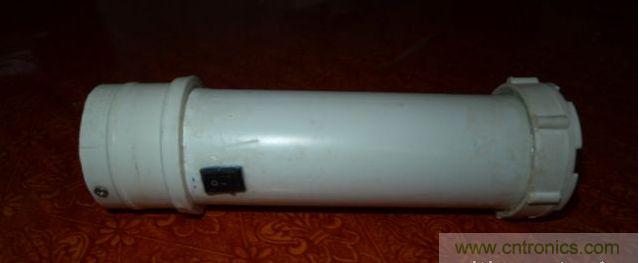

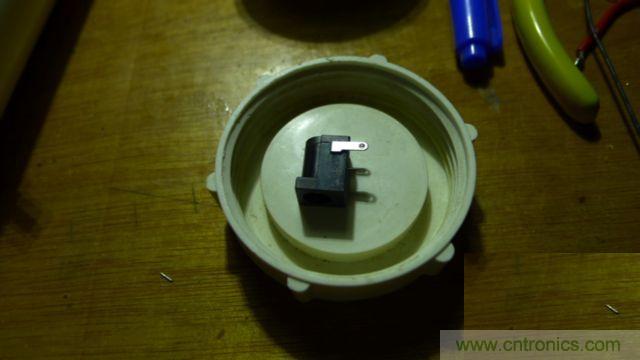

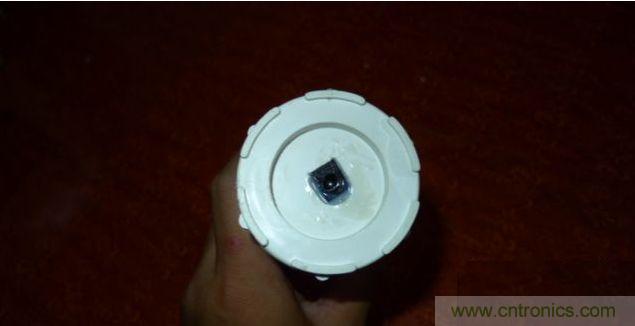

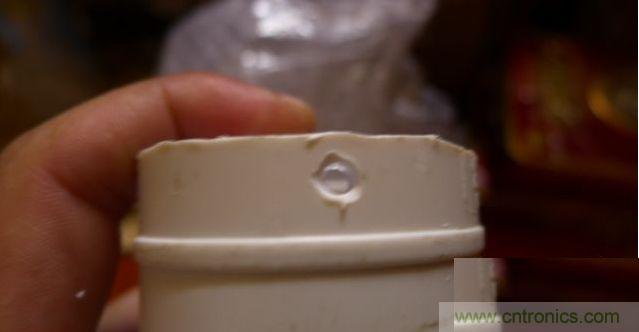

将led灯头用AB胶粘在pvc连接管里,因为连接管里面有卡位,所以很容易粘接牢固。然后取合适pvc管,在合适位置开孔安装开关。在pvc盖子上开孔,安装充电的接口。AB胶粘接pvc与连接管及盖子,注意电池绝缘!

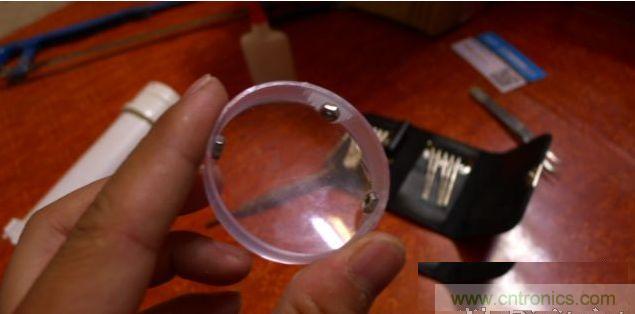

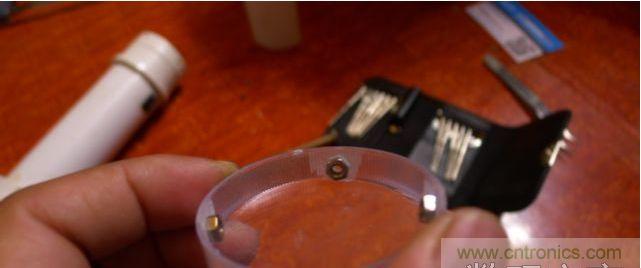

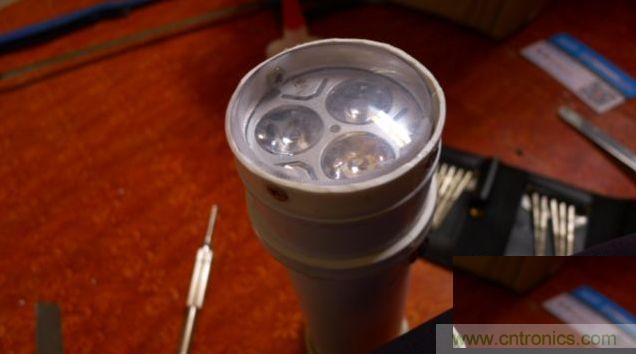

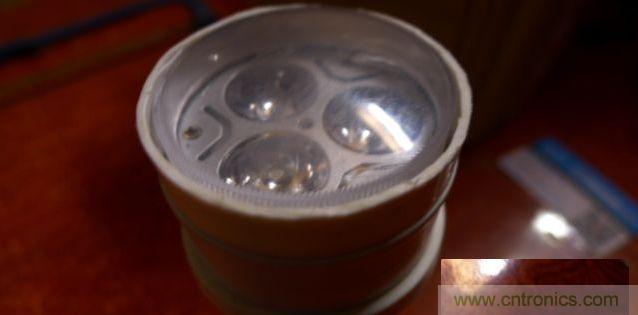

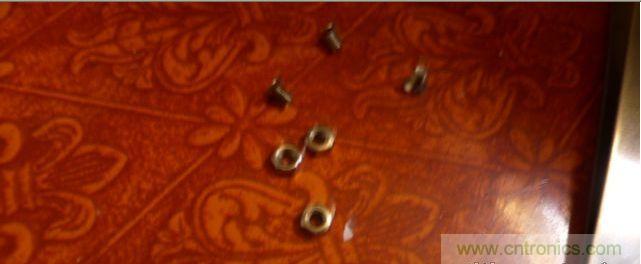

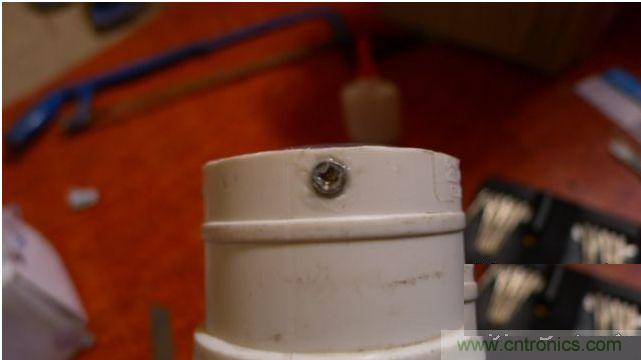

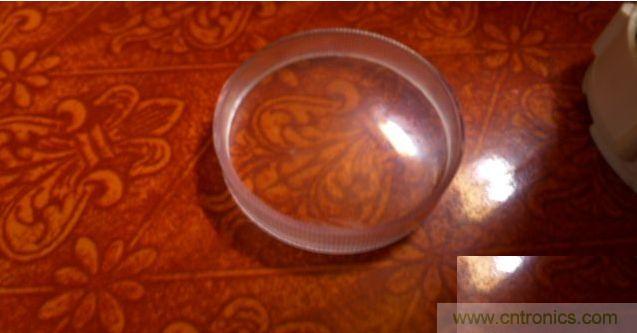

在合适位置裁断pvc连接管,取一个透明盖子,大小符合pvc连接管,将盖子放在pvc连接管里,用电摩开三个大小和、合适的孔。然后在盖上固定三个螺丝扣,将盖子放在pvc连接管里后在pvc连接管外用螺丝固定。之所以这么做事因为当灯珠坏了时可以随时更换(毕竟10元包邮的质量不算好)。
[page]
[page]
[page]

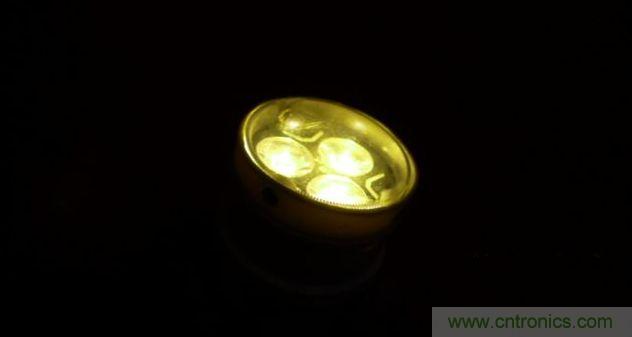

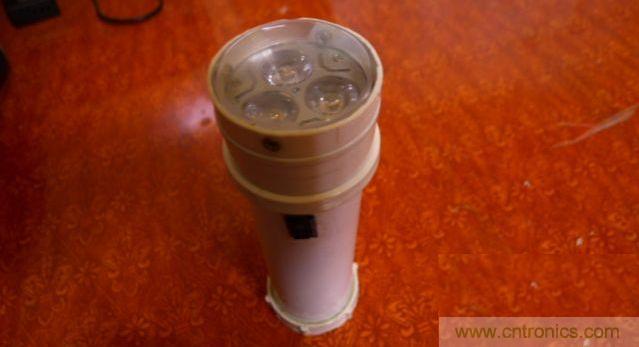

对于在夜晚的照片我就没拍了,因为我照不出那种水平。亮度非常不错,因为我爸年纪大了,白光太刺眼睛,所以选择黄光。我这个走廊是大约10米左右,宽是1.5米左右,站在一头开这个手电整个走廊都是亮的,效果非常好。
嘿嘿,结束。。。。
