网友分享:一款移动电源电路设计

发布时间:2013-10-12 责任编辑:eliane

【导读】手机越做越大,手机电池就越来越不经用了,移动电源便有了它的市场。市面上的移动电源鱼龙混杂,设计也是各式各样,今天我们来看看这位热心网友带来的移动电源的电路设计又如何呢?

现在手机充电几乎都可以用USB口充电,于是就设计成USB口形式,电池选用三洋的2600毫安锂电池,3.7V的电压,充电电压为4.2V。

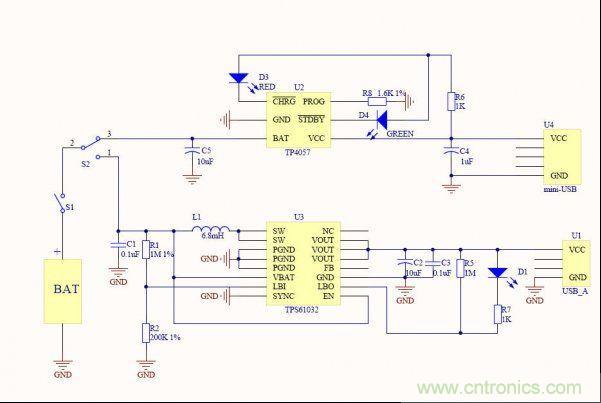

首先是DCDC放电电路,将3.7V设计成5V输出,目前用的手机和P3等电子产品都是5V充电(产品内部再降压充电的),这里用到到了TPS61032,有datasheet可以参考,不过都是英文的,慢慢看,就不详述了,不过里面的电路只能参考而已,不能照着做,不然会烧芯片的,特别是内部mos管,有疑问可以相互讨论。

网友分享:一款移动电源电路设计

充电电路直接用了锂电池充电管理芯片TP4057,国内的,很多人都说挺好用的,这个的datasheet是相当详细了,中文的,没问题,电路图也比较完整。

再补充点,放电部分设计的是3V截止电压。关于充电部分,用手机充电器5V左右输出就行,芯片会输出4.2V稳定电压,设计的是最大500mA电流充电,充电时,先用十分之一电流预充电,然后恒流充电充到4.2V然后恒压涓流充电,充到十分之一电流截止,认为充电完成。
