Avago新汽车用智能门驱动光电耦合器,带来电源隔离

发布时间:2013-10-17 责任编辑:xueqi

【导读】Avago Technologies推出新汽车用智能门驱动光电耦合器,带来汽车动力系统的电源隔离。业内第一个集成返驰控制器的门驱动光电耦合器,带来高度紧凑的高能效6通道IGBT驱动器模块。

Avago Technologies今天宣布推出一款新2.5A汽车用智能门驱动光电耦合器ACPL-32JT,可以带来汽车动力系统中的电源隔离,这个产品集成返驰控制器支持稳压输出,以及可以满足汽车安全功能要求的完整防失效IGBT诊断、保护和故障回报功能。ACPL-32JT非常适合汽车动力系统牵引逆变器、电源转换器、电池充电器、空调以及油泵电机驱动等电动车(EV, Electric Vehicle)、油电混和动力车(Hybrid Electric Vehicle, HEV)以及插电式混合动力汽车(Plug-in Hybrid Electric Vehicle, PHEV) 应用。

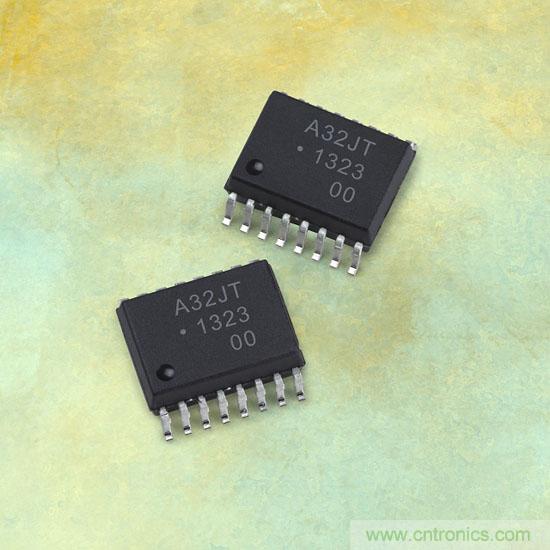

图1:AVG024-ACPL-32JT_less
ACPL-32JT扩展了Avago的车用R2Coupler系列产品,主要目标是进一步简化车用多通道IGBT驱动电路板设计,通过集成返驰控制器,ACPL-32JT可以使用更少的分立零组件并搭配体积较小的高效率变压器,因而降低整体占用空间并极小化IGBT通道间的电磁干扰(Electromagnetic Interference, EMI)和噪声耦合,ACPL-32JT可以帮助汽车电源模块设计工程师开发出高度紧凑的高能效6通道IGBT模块。
目前已有超过50家的EV、HEV、PHEV制造商和供应商采用或正在导入Avago的汽车用R2Coupler产品,应用包括电池管理系统、动力牵引逆变器、转换器、充电器、空调压缩机、加热器、油泵、CAN总线接口、模拟环境感应和故障反馈系统等。
产品特点

●符合AEC-Q100 Grade 1汽车测试准则要求
●集成返驰控制器支持高电压侧电源隔离
●IGBT防失效安全保护:去饱和检测、IGBT软关断、故障反馈、带反馈欠压锁定(UVLO)和有源米勒箝位
●8V到18V宽输入电压范围
●2.5A最大尖峰输出电流
●VCM = 1,500V时最低50 kV/μs共模抑制(CMR)能力
●精简SO-16封装极小化印刷电路板空间和成本
●-40°C到+125°C宽工作温度范围
●安全规范认证:UL1577、CSA以及IEC/EN/DIN EN 60747-5-5 (请注意这些重要的安全标准与非光学方式隔离器如磁性隔离器和电容式隔离器无关)
Avago将在10月16到17日于德国举办的2013年VDI国际会议中展出ACPL-32JT。
Avago隔离产品事业部业务发展总监Cheng-Dee Lee表示:“随着政府法规规范和节能趋势的需求,EV、HEV和PHEV车用产品市场将持续增长。Avago新推出的ACPL-32JT为寻求带来隔离电源紧凑智能门驱动器客户提供了满足车用动力系统严格尺寸和安全性要求的一个有效解决方案。”
供货情况
Avago的ACPL-32JT智能门驱动光电耦合器目前已经开始供货,如需样品和产量,请洽询Avago直接销售渠道或全球分销合作伙伴。
有关Avago ACPL-32JT产品的进一步详细信息请访问:
http://www.avagotech.cn/pages/cn/optocouplers_plastic/plastic_automotive_optocoupler/auto-motive_integrated_gate_drive_optocouplers/acpl-32jt-000e/
