所谓的无线输电，其实就是一个电流变磁场、磁场变电流的转换过程，这在实际应用中非常广泛，只不过往往被我们忽略了它的存在。如果我们能更深一层次的去探讨电子技术，你就会发现它是如此的简单并且神奇！

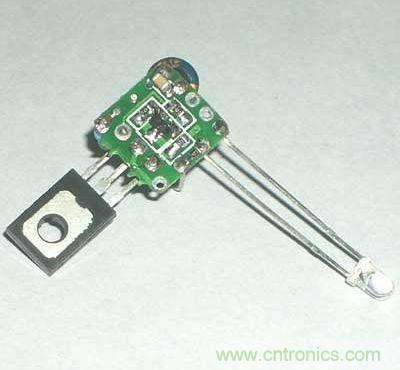

这是反面图

聪明的朋友可以对着图自行制作。

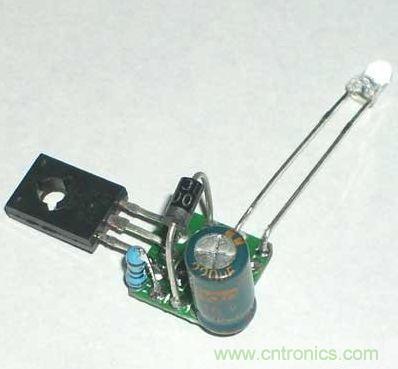

这是无线供电线圈进行测试，由于测试不需要大功率工作，因此不必安装散热片。
[page]

次级线圈采用四个发白光的草帽灯，先两个两个的串联后再反向并联接到线圈，这样，不论怎样，只要线圈有电压，总会至少有两个二极管发光！该发光二极管的点亮电压为2.8-3.2V，要想让发光二极管点亮，至少应有5V的感应电压才行！

请看，次级线圈只用一个100UH的电感也能感应出5V以上的电压！

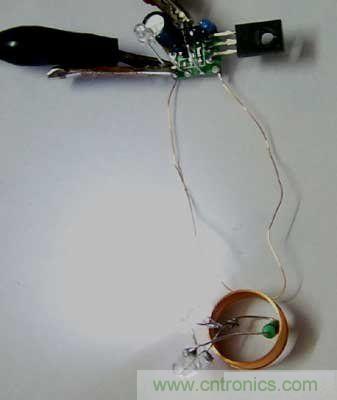

请看，初级线圈、次级线圈都采用空心线圈，无需高频导磁磁芯也能感应出5V以上的电压！
[page]

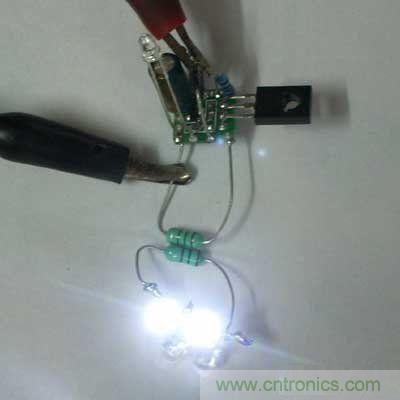

请看，初级线圈、次级线圈都采用100UH的电感也能感应出5V以上的电压！

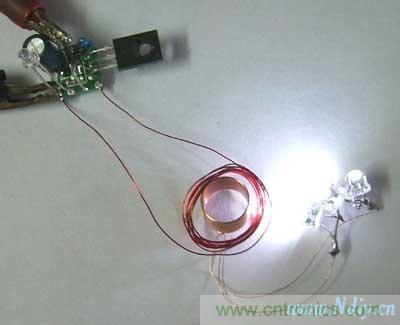

真是难以相信，初级线圈随便绕个10来圈都能工作！

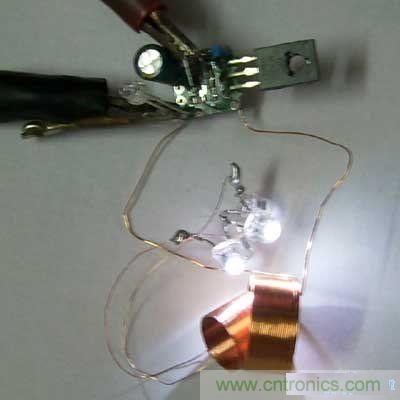

两个空心线圈套到一起了，发光二极管发出很强的白光！请注意千万将电压调高，否则发光二极管可能会被烧坏的。
[page]

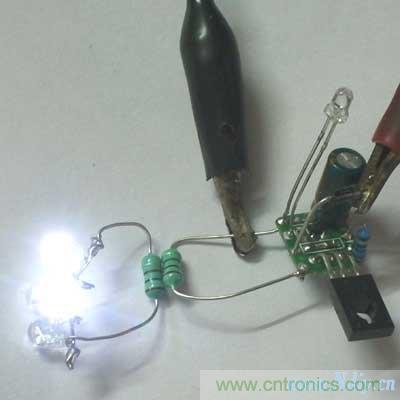

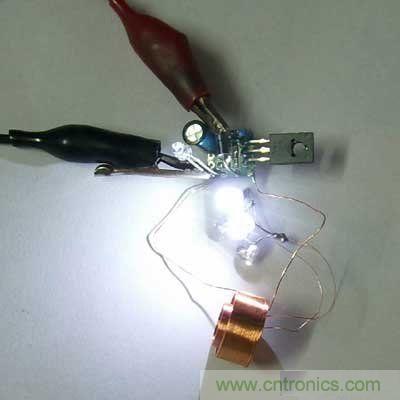

两个电感也能感应出5V以上的电压来！

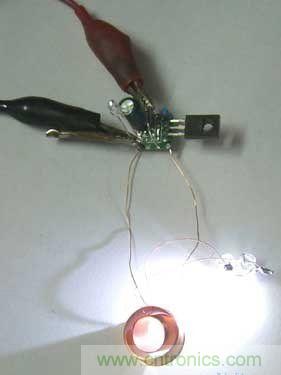

两个空心线圈也能感应出5V以上的电压来！

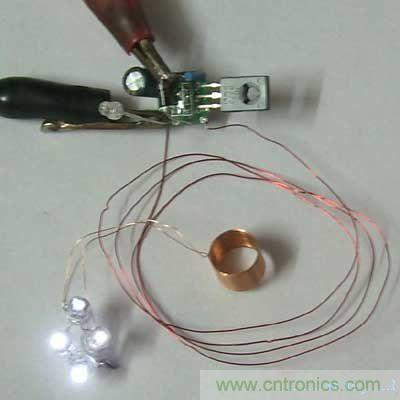

真奇怪！初级仅仅只有4圈！
[page]

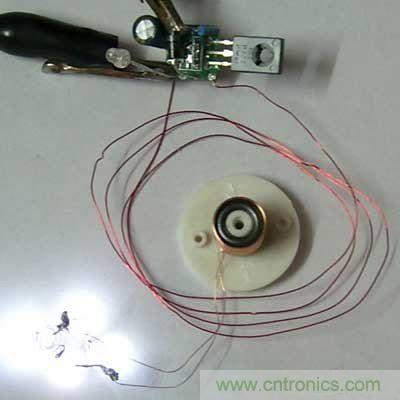

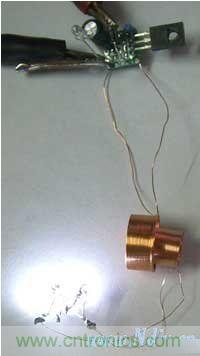

初级还是只有4圈！不过，次级加了一个高频导磁磁芯！看样子，磁芯确实有聚集磁力线、提高导磁率的作用，书上说得对！

为什么有时候两个发光二极管亮，有时四个发光二极管亮？这跟线圈和负载有关，本模块电路最佳输出就是只有半周的信号强，这样用半波整流，既省元件又不占地方！
