【导读】本文是一位工程师给出的一款DC/DC隔离式反激开关电源设计原理图以及电磁参数的计算,设计并不难,甚至于连变压器磁芯都不用去选择,仅仅是最基础的反激开关电源的设计考虑步骤。小编认为对于刚开始学做电源的新手们将会是一个很好的帮助,同时也能给资深的工程师们作一个参考。

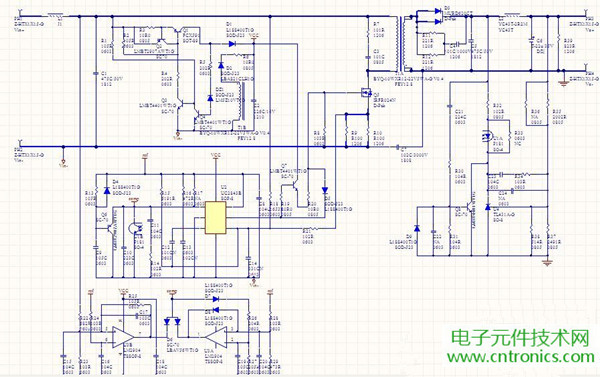

这是前两年做电源的时候,做的一块电源的设计。先上原理图和电磁参数计算,希望能给需要的人以帮助。

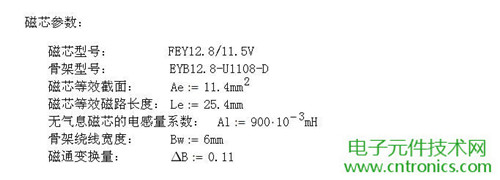

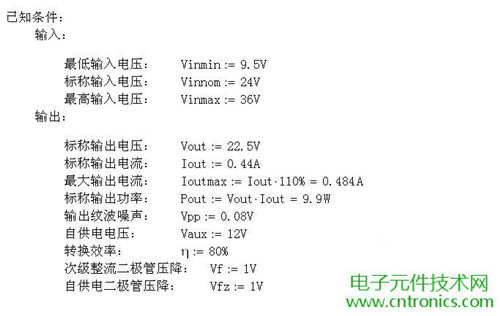

具体计算如下:
[page]

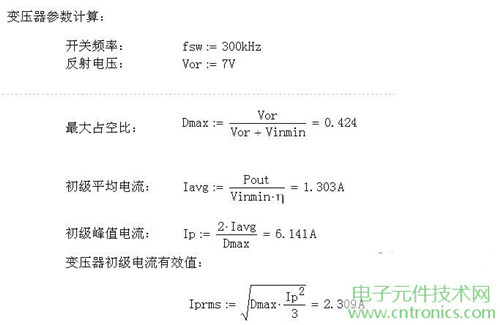

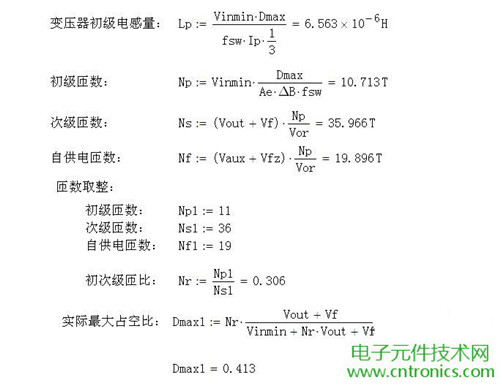

变压器参数计算:
[page]

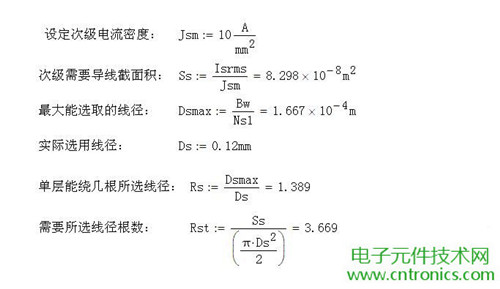

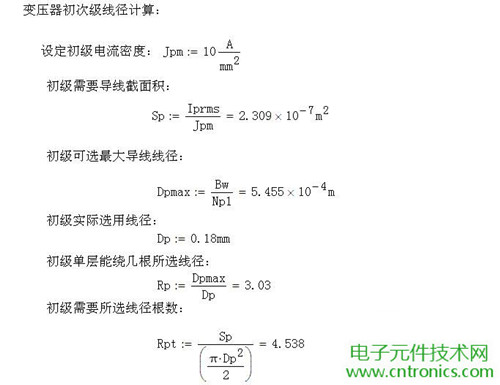

变压器线径计算:

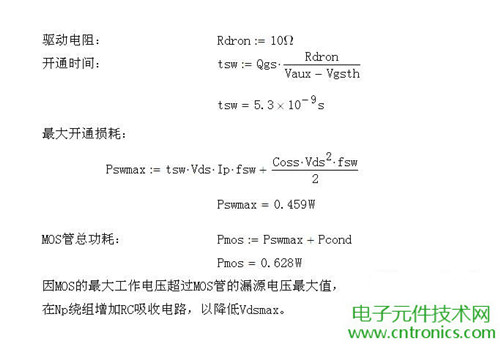

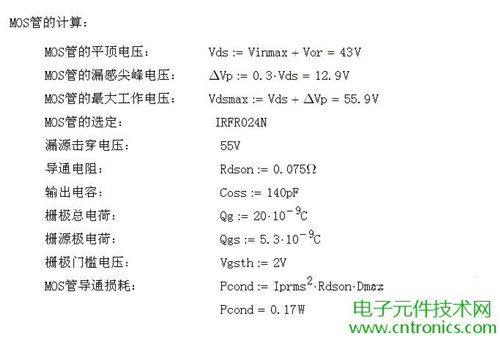

MOS管计算:
[page]

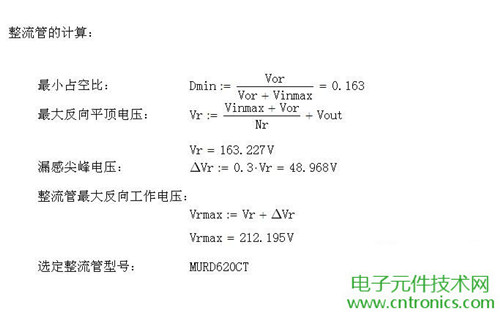

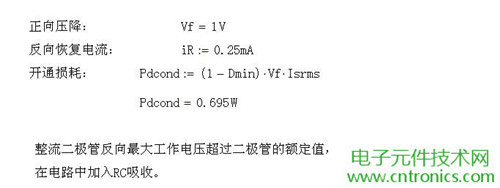

整流管计算:

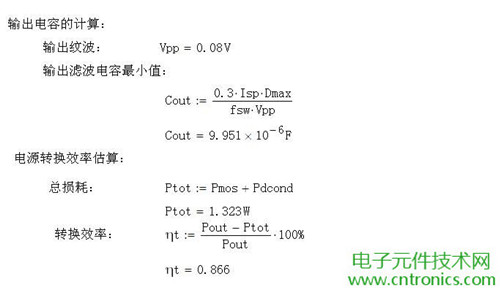

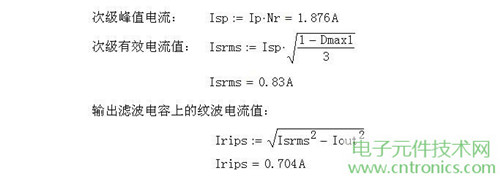

输出电容和效率估算:
以上仅供参考。
纯计算类的比较乏味,发点测试波形来给大家。
[page]

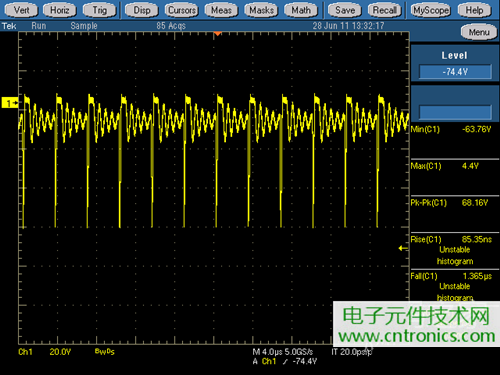

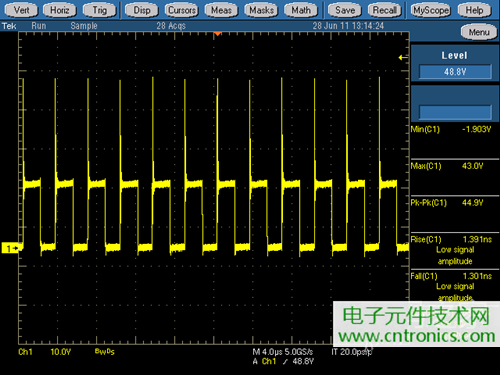

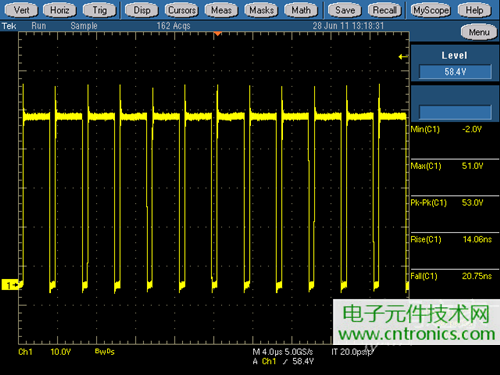

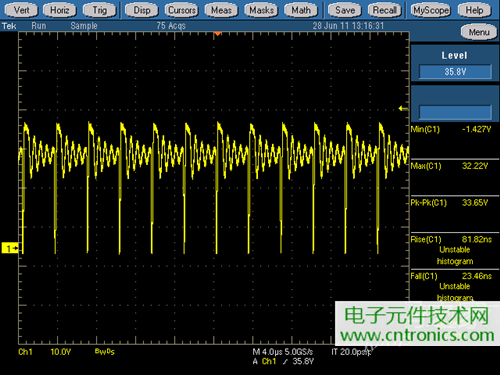

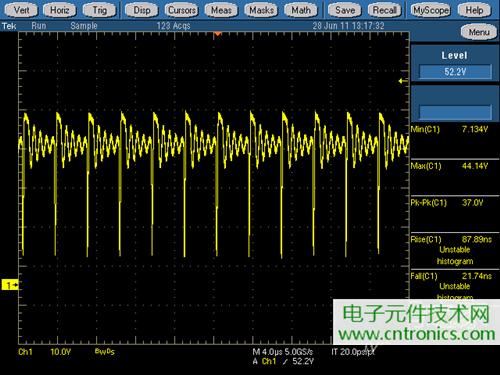

以下是MOS管的波形图。
9V空载:
24V满载:
36V空载:
36V满载:

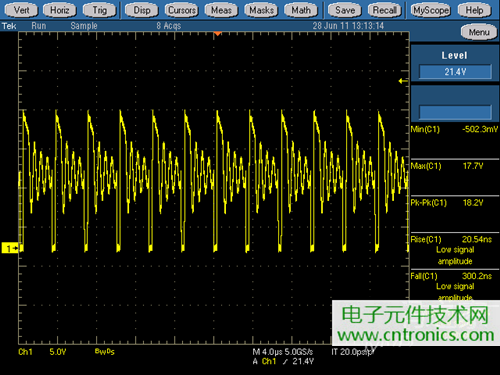

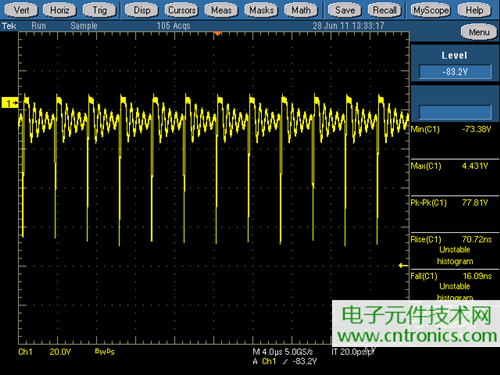

再来看看整流管的波形。
9V空载:
9V满载:
24V空载:
24V满载:
36V空载:
36V满载:

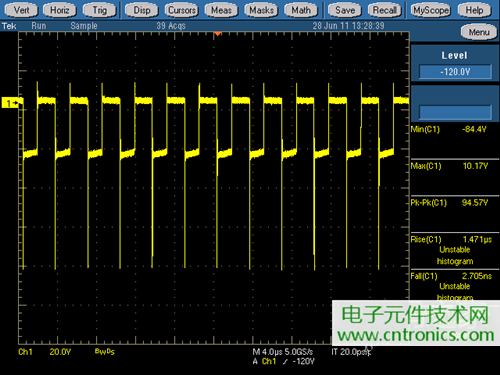

这是输出的整流管的反向电压值,从图中可以看出,其反向电压值,已经快要达到100V了。原理图中给出的二极管时100V的反向耐压值。很多人修改电压时,只考虑到调整电压采样部分的电阻,而忽略了整流管的反向耐压,希望能提醒大家在修改电压时,莫要忘记修稿整流二极管。
其实,这个并不难!该设计并没有引入连续模式断续模式、仅仅是硬开关,没有准谐振、没有软开关、没有同步整流、没有有源钳位、没有跳频、没有抖频等等等等,仅仅是最基础的反激开关电源的设计考虑步骤。甚至于连变压器磁芯都不用去选择,直接给出了。这已经简化了非常多了。也没有引入环路的计算。至于难或者不难,其实全看自己的!谁也不是一开始就会的。
