最近想做一个移动电源,一直还在构思中,一直在考虑用什么将电池升压,将3.7V左右升压到5V,后来在网上看到MC34063不错,既能降压,也能升压,于是找好零件想做一个试试,如果成功,就可以制作自己的移动电源了。看看图片吧!

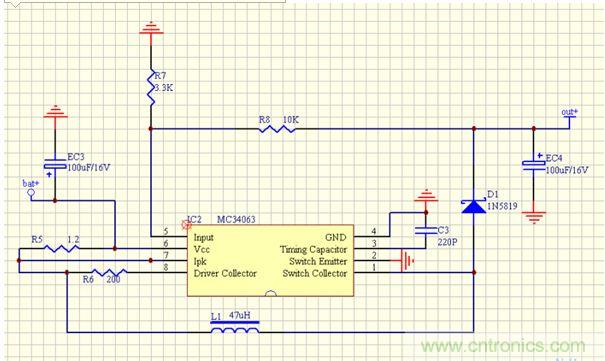

1、先给大家看看原理图:

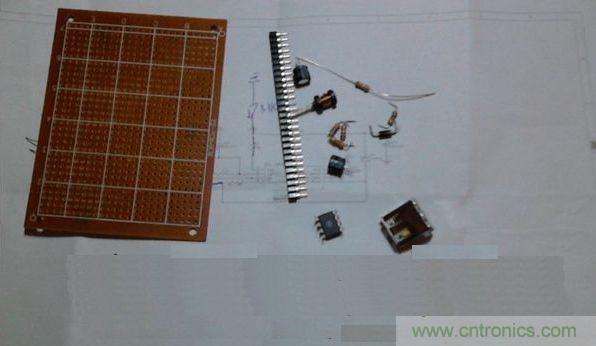

2、要用的元器件,洞洞板一块,MC34063/DIP8脚一个,IC座,USB母壳,电感(自己绕的,47uH),电解电容,瓷片电容,电阻,二极管等。具体参数见原理图。
3、用到的工具。
[page]

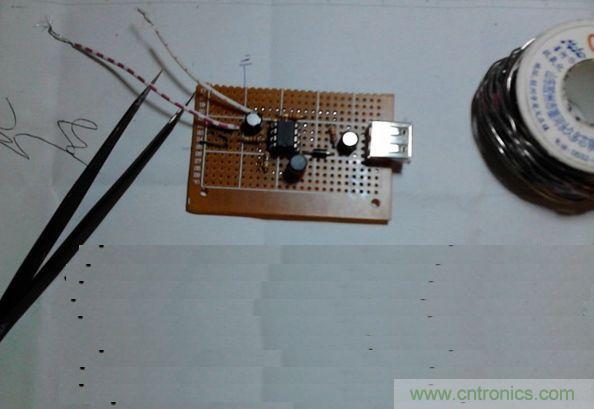

4、原理很简单,焊接也很快,于是半小时左右焊接完成。

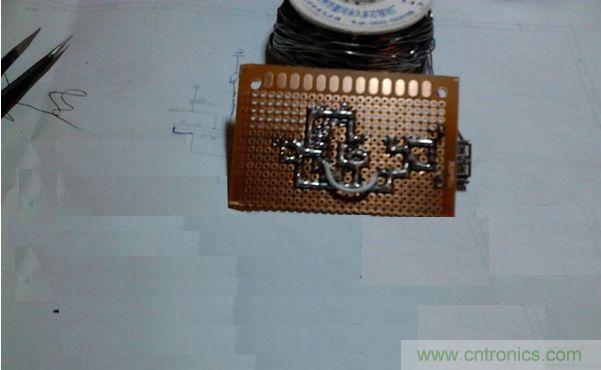

来个反面,走线一般,勿喷,,,,,哈哈
[page]
5、然后准备测试,用到工具,可调直流电源(自制),万用表,手机等。

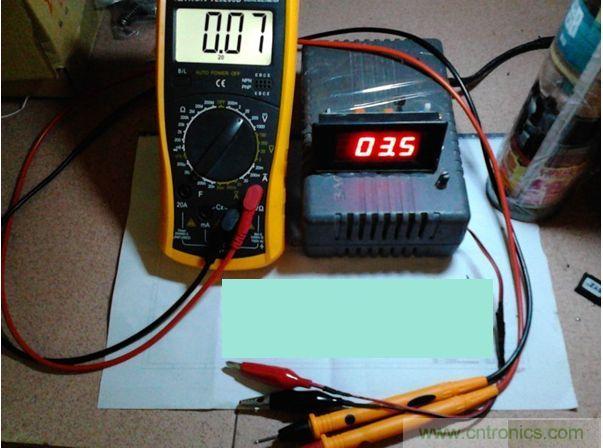

6、接上做好的测试板,先看看空载是否正常,输入3.5V,输出时5.15V,正常,完成一半。

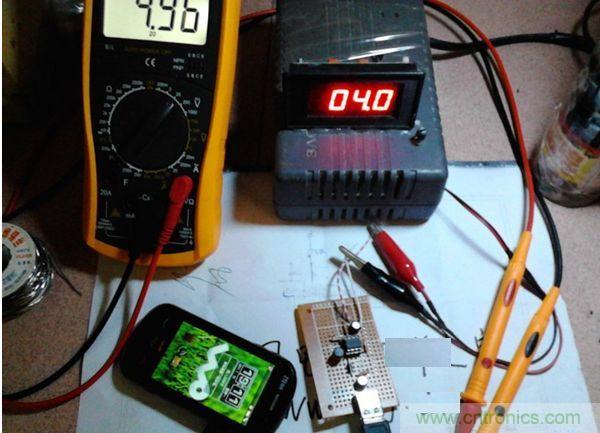

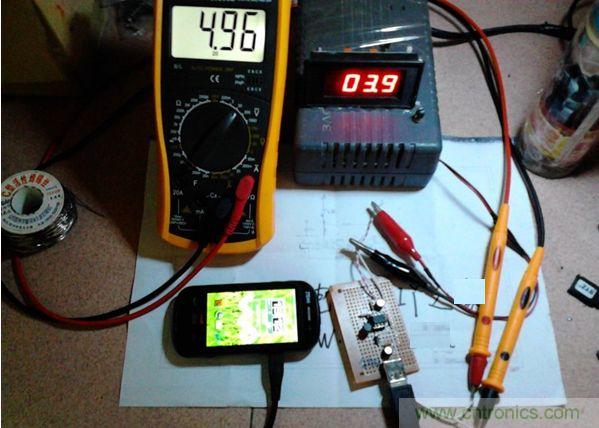

7、然后开始接上手机试试充电,呵呵,充电正常,我将输入电压略提高一点,但是输出也还是有点压降4.96V。
最后,说明还是成功的给手机充上电,充电电流可以调节R5的大小来调节,见原理图。所以我现在可以开始制作的的移动电源,值得期待。
