很久就想做个便携笔记本维修电源了，现在有时间了，零零碎碎做了两天，终于完工。

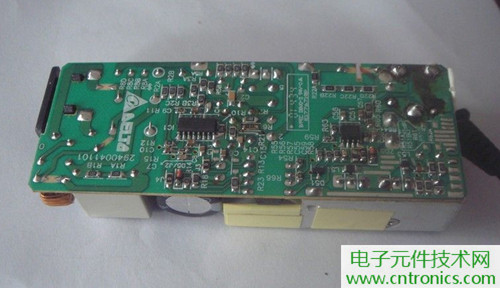

核心部分采用日立19V/3.42A小型笔记本电源的电路板，实测19.9V输出，可以满足有些笔记本要20V的电压，改到12v可调是为了能维修一些液晶显示器。

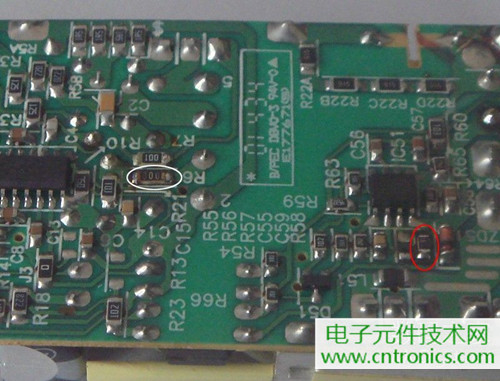

要改变电压，使它输出最低12V且可调，需要在取样电路中串联电位器，最好在下取样电阻上串联电位器，以免在以后当电位器开路损坏时使输出电压升高，分析电路后得知图中红圈当中是下取样电阻，串联一个5K的电位器刚好最低到12V，但电压会跳动，分析得知是由于初级供电电压也降低后震荡部分供电不足，于是把图中白圈中的电阻换成0欧，问题解决，电压很稳定。
[page]
采用30V/10A的电压电流二合一表。

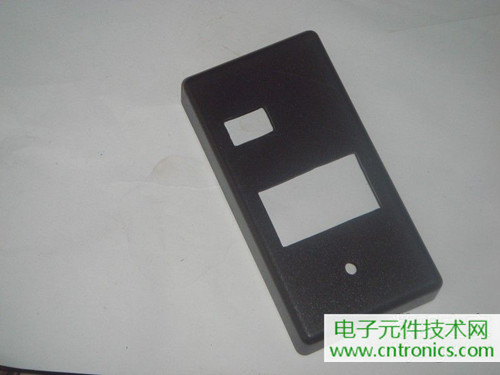

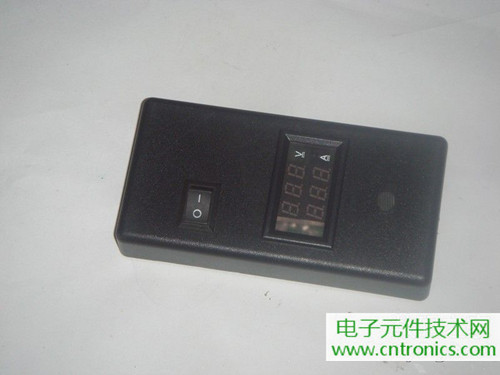

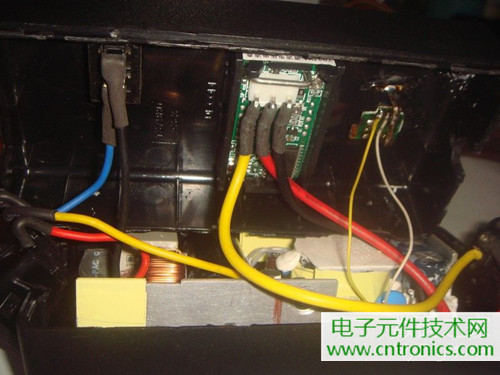

找了一个惠普打印机的电源盒，经过测量刚好能全部装下，于是打孔成型。 [page]

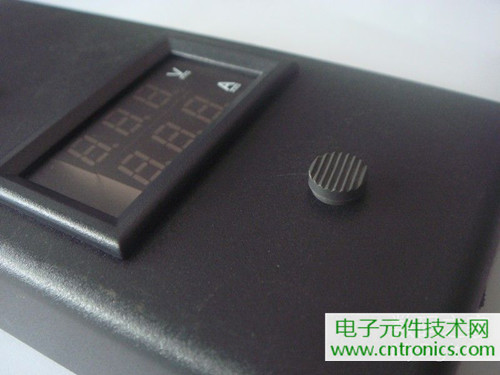

调压电位器是在对讲机中拆的，很小一个，旋转阻尼刚好，旋钮也很小，可以避免误操作。

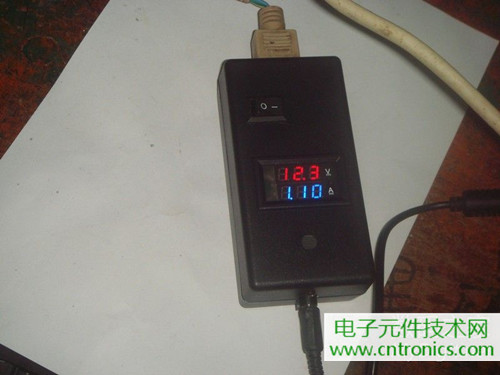

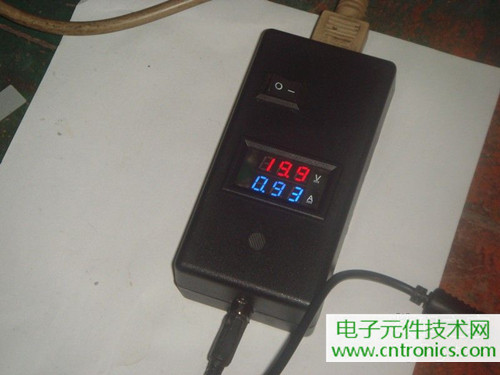

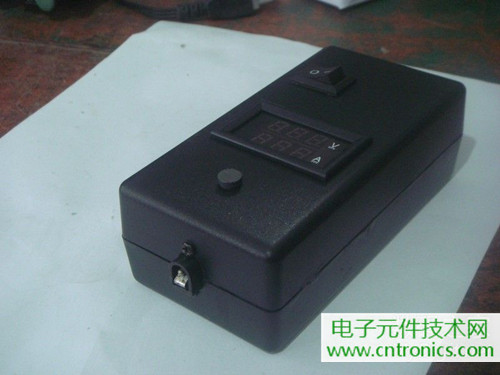

完工了。 [page]
是不是很简单？不妨自己也动手做一个吧！
