【导读】对于电源设计工程师而言，选择正确的元器件是做好电源设计的关键之一，其中电阻作为最常用的电子元器件，在选择的时候又有哪些注意事项呢？本文将带来资深工程师对于在设计中，片式电阻该如何选择的一些经验及注意事项，帮助工程师们更加快速、准确地进行选择，看看你们都选对了吗？
电阻的定义：导体对电流的阻碍作用就叫导体的电阻。英文：Resistor，现在一般简写为R。片式电阻（通常叫贴片电阻），规格型号一般有0201，0402，0603，0805，1206，1210，2010，2512（不同的厂家有不同的规格）。
常规系列对应的功率及最大工作电压为：
提升功率系列对应的功率及最大工作电压为：
最大过负荷电压均为最大工作电压的一倍。使用温度范围0201为-50℃-125℃，其他均为为-55℃-155℃。
使用时特别要注意电阻的最大工作电压，一般设计工程师不是太注意这一点，用于高压时，应使用多的电阻串联。
[page]

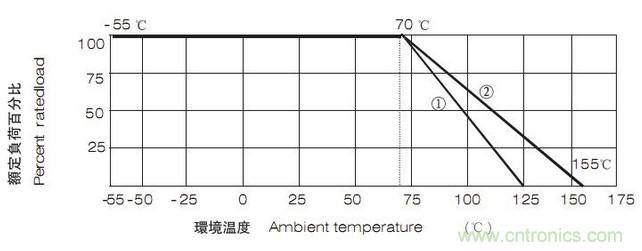

特别要注意的是所有的电阻在环境温度为70℃时功率骤降，高温电源设计时必须考虑这一点。
目前一般使用的表贴电阻系列标准为E24及E96：
E24表示方法为三位，有效为为前面两位，后面为10的次方数，例如：203表示为20*103=20KΩ。

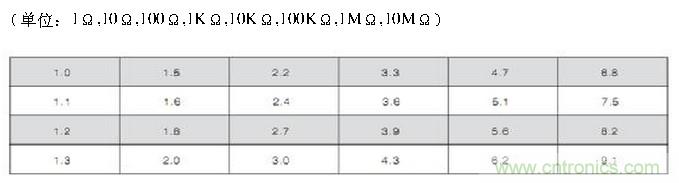

E24系列（*10N）
E96表示方法为四位位，有效为为前面3位，后面为10的次方数，例如：2003表示为200*103=200KΩ。
[page]
E96系列（*10N）
小阻值的电阻一般以R代表小数点，例如：1R0=1Ω。
电源设计中片式电阻需注意的事项
●103比1003电阻精度低，这是个错误，其实只是个标准不一样而已。精度在电阻的完整型号内会有不同表示，一般是以字母表示。
代号一般为：
●电阻的温度系数，一般极少工程师会注意这个，一般有两种：K–±100ppm/℃和L---±200或250ppm/℃
●在使用过程中，振荡电阻和取样电阻就需要考虑这个指标（一般较少工程师考虑这个，考虑这个的都是大鱼）。
●表贴电阻常规分为厚膜电阻（最常用的），合金片式电阻（一般用于电流检测，功率一般做的比较大，精度也比较高）
[page]
合金片式电阻的功率表示一般为：
精度一般有：F--±1%G--±2%H--±3%J---±5%
●合金电阻的温度系数一般不超过100ppm/℃由于合金电阻的价格昂贵，一般都是使用高精度的厚膜电阻代替使用，只有在高档电源中才会使用合金电阻。
●PCB拼板时应注意电阻的方向，方向不正确，会导致一些意外情况出现，如拼板分割后，电阻损坏，使用一段时间后电阻无缘无故损坏等。下面给出电阻（电容也是一样）在拼板上的错误位置和正确位置。
图1为设计位置不良，R1方向不正确，R2距离边缘过近。图2为上等位置设计（注意到这个细节的工程师不是很多）当然电阻的焊盘设计也是很重要的，对于使用波峰焊接的（焊接面主要在电极边缘和线路板接头的地方），一般使用标准库就成，对应使用焊膏回流焊接的焊盘（回流焊接面主要位于电阻电极的下方）比标准的要小20%-30%左右，毕竟焊锡也是要钱的啊。
●对于电源设计来说，一般电阻不建议使用超过1M的电阻，电路板上的污染，温度及湿度等会造成电阻阻值的明显变化，同样不建议使用尺寸小于0603的电阻。
