在能源价格节节攀升的时代，定时插座已成我家不可或缺的小装置。最近老爸家里又需要一个，于是我在网上搜，发现二十几元 一个还包邮，决定买来一试。通过拆解发现，这款定时器电源设计与工艺在我用过的定时器中都是最好的，成本无论如何十几块拿不下（扣除邮费），看来商业竞争真的很残酷。
拆解篇：

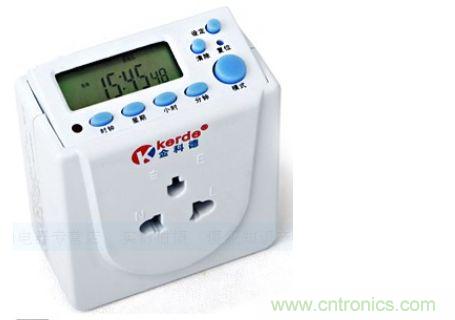

图1 ：科德定时器TW-L12

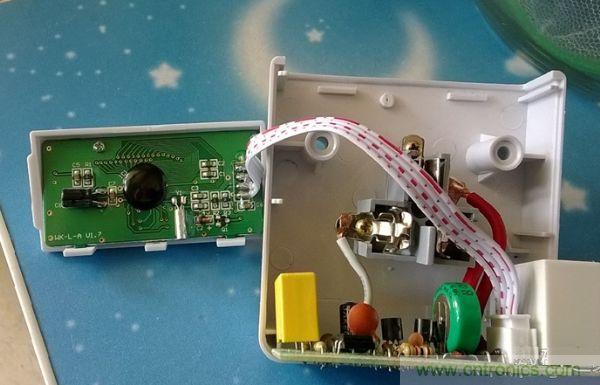

图2 ：科德定时器的拆解

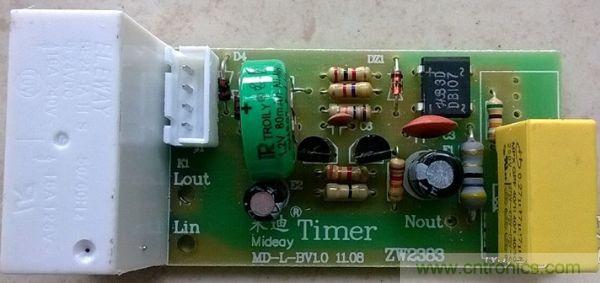

图3：定时器拆解后的电路板
[page]
改造篇：
不过我认为国内所有内置充电电池的定时器电源，充电电路设计存在缺陷，电池一般使用两三年都会损坏导致定时器失效，对于普通用户而言，维修费用以及所耗费的时间成本太高，通常只能丢掉，因此充电电池的设计变成了限制使用寿命的致命缺陷。于是我决定改进原设计，经改造后，估计最少用个七八年没问题。
电池失效原因：由于成本原因，缺乏电池充电保护电路，电池长时间处于过度充电状态，电极逐渐被电解而失效。
改造思路：经测试定时器CMOS电路的工作电流仅3uA，如采用法拉电容代替电池，完全可满足使用要求，同时大大延长使用寿命。

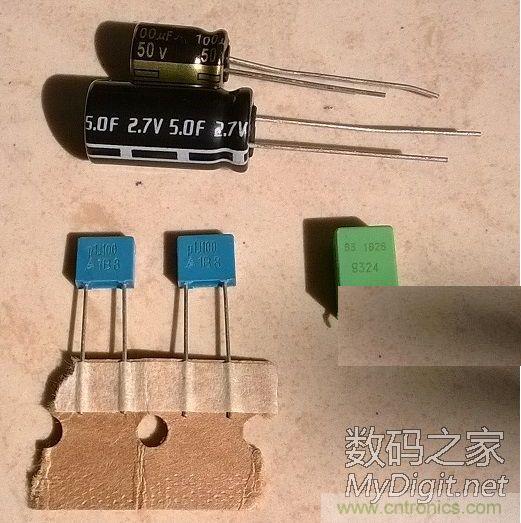

图4：改造定时器所需的元件全家福
[page]
电路原理图及改造方案：

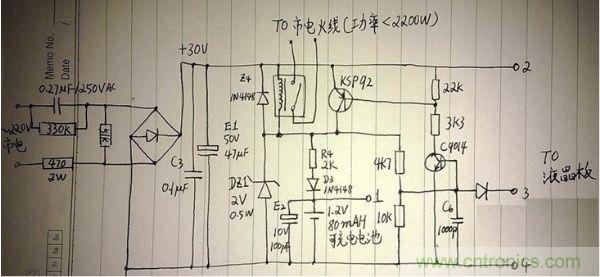

图5：电路原理图及改造方案图
市电经阻容降压后，通过继电器线圈与2V稳压二极管DZ1串联电路，实现继电器闭合，DZ1提供2V电压为CMOS电路供电，同时为电 池充电。当需要断开继电器时，CMOS电路相连的3号引脚变为高电平，三极管KSP92导通，继电器线圈电压降为零，继电器释放。
1、使用2.7V 5F的电容替换充电电池，并将R4短路。经测试电容充满后可维持CMOS电路继续工作5天以上，现在的居民小区很少有连续5天停电 的，因此完全可满足日常使用需求。
2、在DZ1两端再并联一直稳压二极管。由于正常工作时通过稳压二极管的电流较大（约14毫安），加上市电偶发的高压脉冲可能 加重该二极管电流负担，因此是薄弱，再并联一直同规格的可提高可靠性。
3、在DZ1两端并联一只0.1uf的薄膜电容。由于继电器状态转换时易产生瞬间电压波动，并联电容可提高2V电压稳定度，避免电路 误触发。增加该电容后可拆除功能类似，但容量偏小的C6。
4、将E1更换为100uF50V松下FM系列高频电解，提高电路稳定性；将C3更换为可靠性更好的0.1uF100V西门子薄膜电容。
5、拆除E2与液晶板上的电解，并将液晶板上的电解更换为1uF63V的ERO薄膜电容，提高CMOS供电源的高频抗干扰能力。
注意：改造完毕第一次插市电时，给电容充电需要约5分钟之后液晶才有显示。
[page]
改造后的样子：

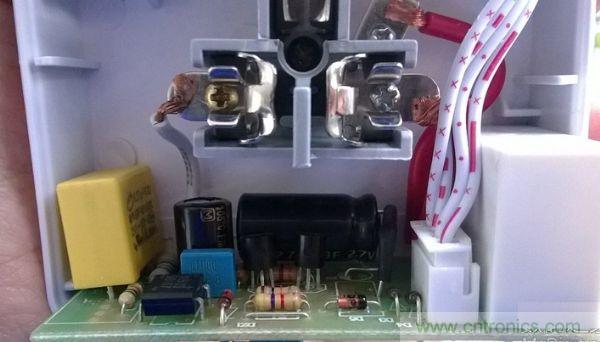

图6：改造后的定时器图片

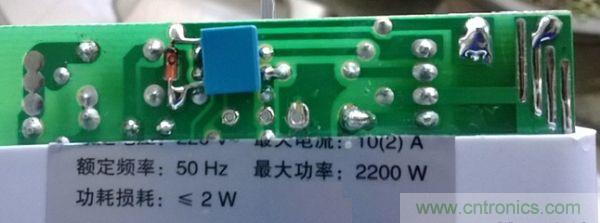

图7：改造后的定时器的性能参数
