【导读】出门在外，设备多多，手机电脑照相机，那样不是电？尤其是出远门的时候，智能机真心是太费电啊！往往用了几个小时，这电量就要告罄了，对于我们这些电子控来说，这简直就是噩耗啊！不过不用慌~今天给大家介绍一款移动电源，而且还是太阳能移动电源，让小伙伴们快乐玩耍，妈妈再也不用担心我手机没电了！

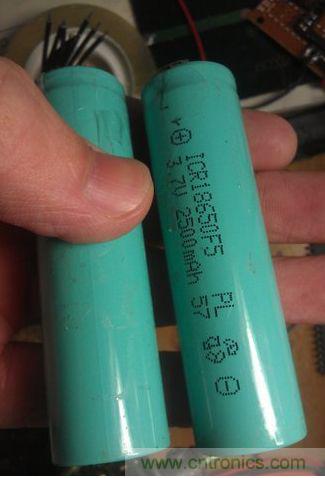

2个2500mah的18650，

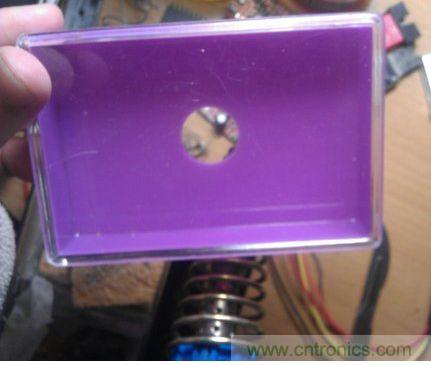

这种盒子其实是装扑克牌的

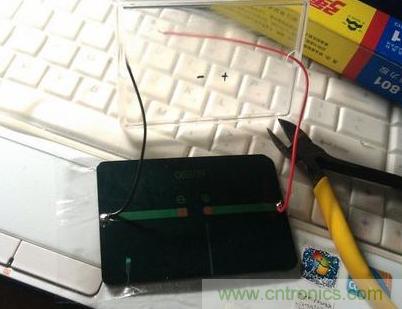

手头还有一块6V 100MA的太阳能板，大小合适，用上。
东西准备好了，首先是设计电路，用stc12系列51单片机，带AD，用来检测电池的电压做电量显示，电量显示用5个LED来表示。外加2个白色LED作 为手电。18650锂电充电用TP4056芯片，而升5V部分，小小偷懒，利用手头现成的升压模块，用单片机通过MOS管控制导通来升压。

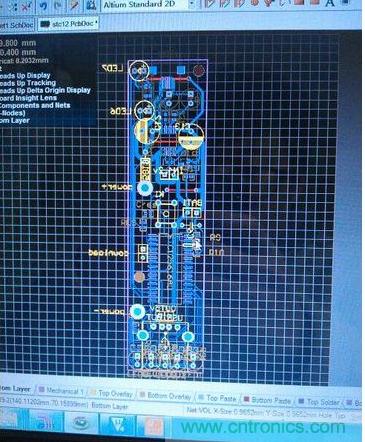

画好PCB，打印，进行热转印、腐蚀、钻孔。。。由于做的是单面板，所以采用直立元件和贴片元件结合，减少飞线和缩小体积。正好有0603的电阻和LED以及SOT23的PMOS。

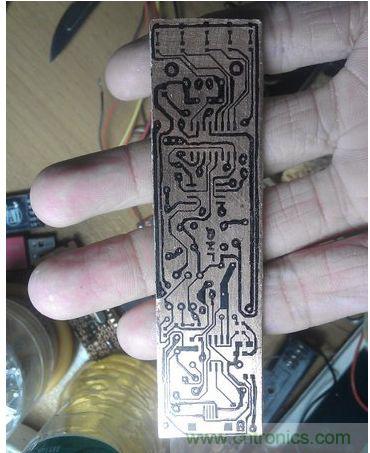

腐蚀后
焊接过程就不上图了，反正0603贴片焊得很难看。

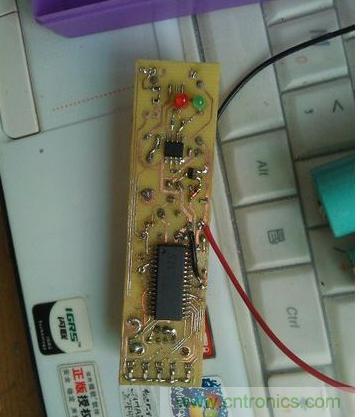

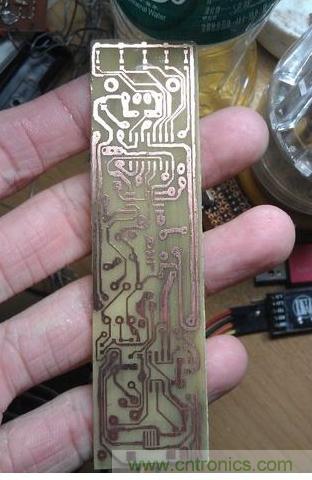

由于做了2个版本，以为发现第一个版本有缺陷，所以下图的电路板和上面腐蚀后的电路有点差别。

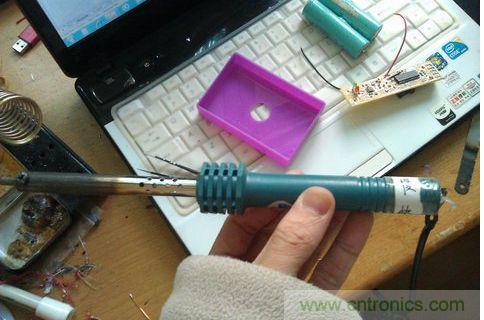

我焊贴片都是用30W的电烙铁，焊18650这种电池温度太低，不行。所以动用功率大点的电烙铁
其实这个电烙铁被我改过，后面有个开关，分成2档，快和慢。

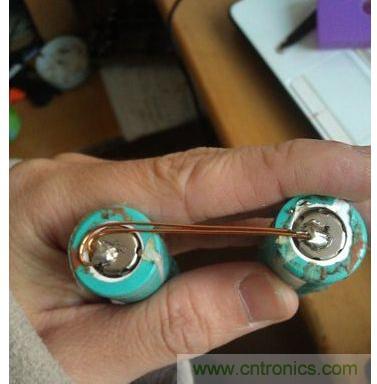

焊接好，效果不错挺牢固的。

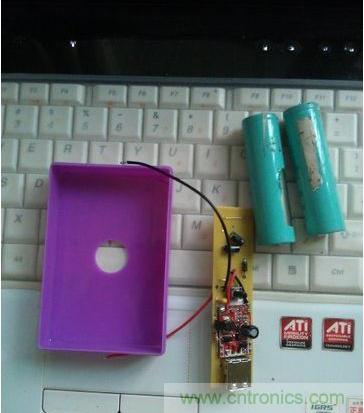

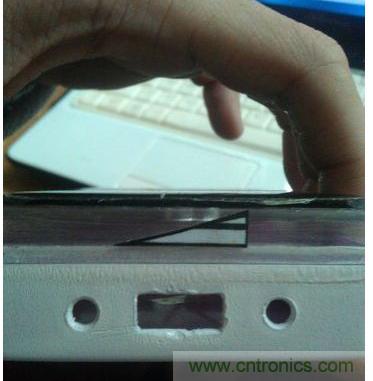

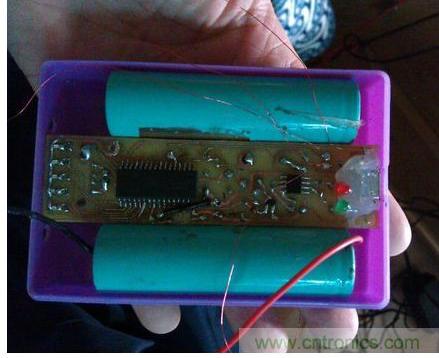

先组装上去，看看2个USB孔的位置，还有决定手电LED要在哪开孔，然后就是动用电钻在外壳上打孔了。

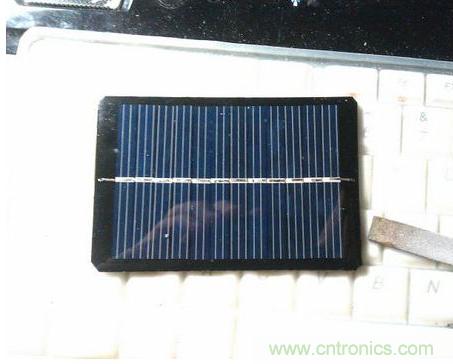

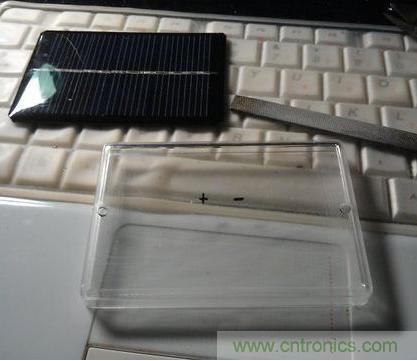

盖子的大小和太阳能板大小差不多，用锉刀打磨太阳能板的四个角，磨成弧形。

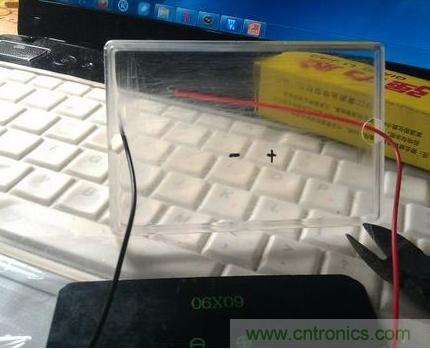

用强力胶吧太阳能板和盖子黏住

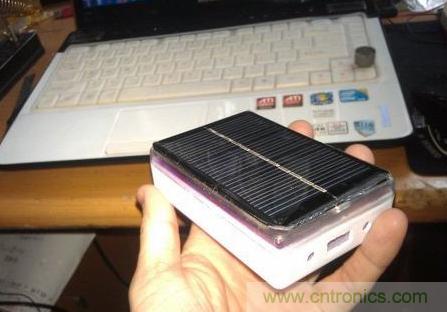

效果如下
到这里其实差不多结束了，不过我觉得紫色外壳有点坑爹，所以跑出去买了2罐喷漆回来，准备上色

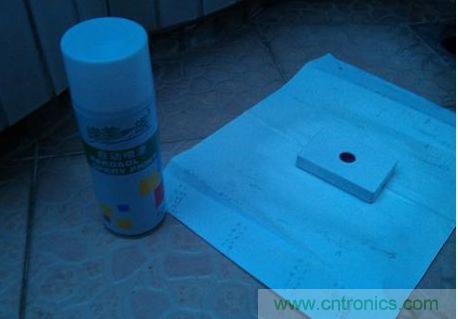

喷成白色
最后还是被我喷成了黑色

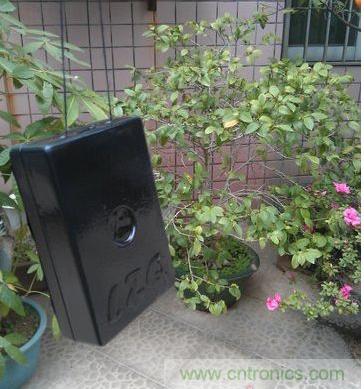

跟挂腊肠似的。利用油漆未干的期间，编写和调试程序。

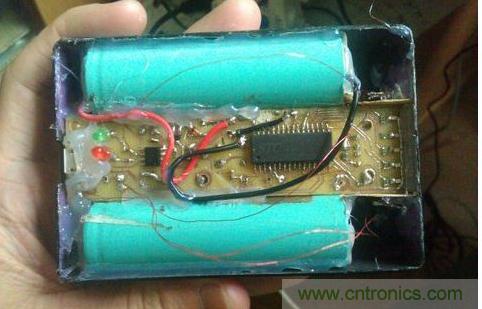

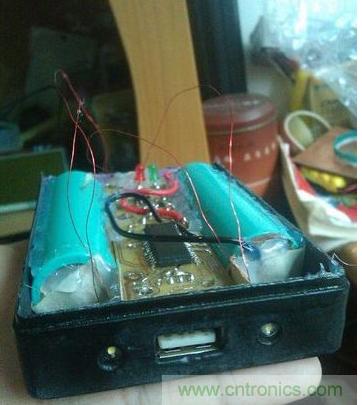

全部搞定后组装。

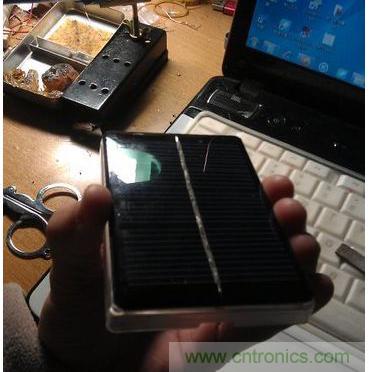

盖上盖子后还是有点像样

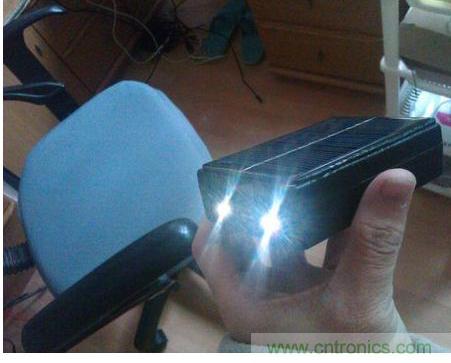

打开手电

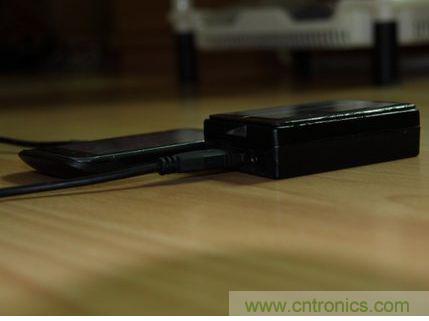

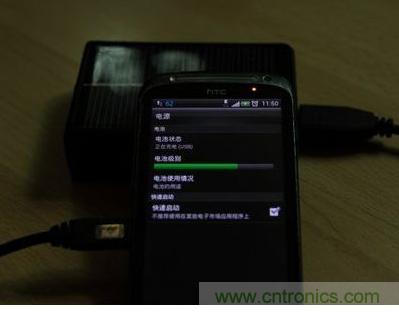

试用
忘了介绍，这个移动电源能通过太阳光充电，有电量显示和手电功能。背部有一个开关，单击电量显示，双击打开手电，长按能手动打开USB供电（保留），但 其实只要有手机接入，就会唤醒单片机控制MOS管导通，升压，输出5V，所以长按基本没用到。
