【导读】逆变器凭借着其高的转换效率，启动快，安全性能好等特点被广泛应用月各个领域。而关于逆变器的电路设计方案也是有很多。工程师们有福了，一位资深工程师拿出来自己多年来的积蓄，将分享给大家他碰到的很有价值的逆变器的电路设计，共有12款电路，大家可以随意挑选，学习！
12款很有价值的逆变器的电路设计，大家可以随意挑选，学习！

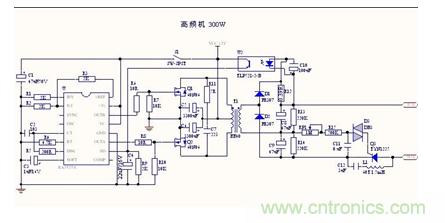

第一种逆变器电路：

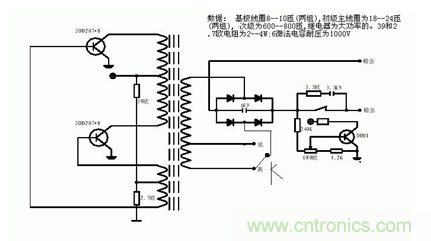

第二种逆变器电路：

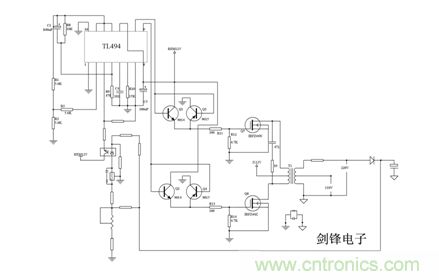

第三种逆变器电路：

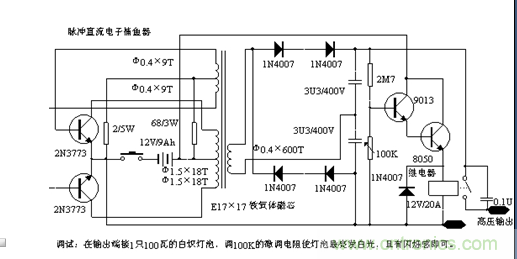

第四种逆变器电路：

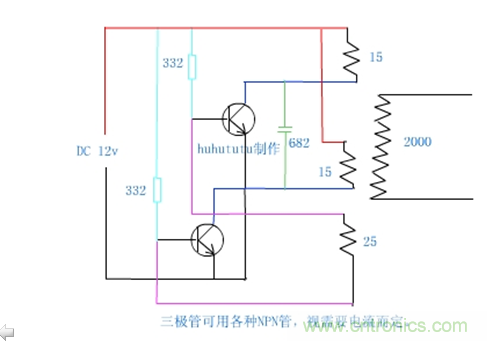

第五种逆变器电路：

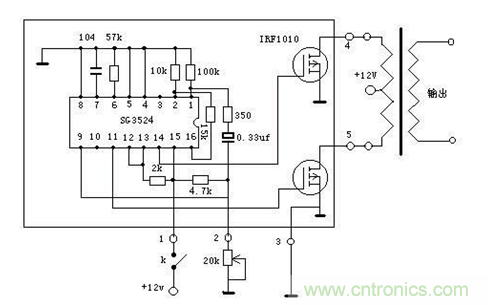

第六种逆变器电路：

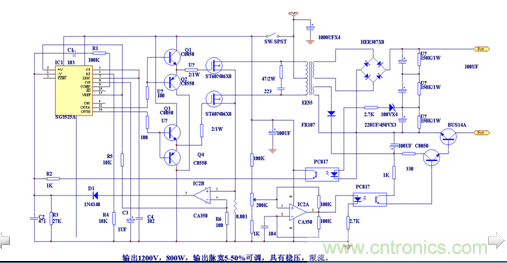

第七种逆变器电路：

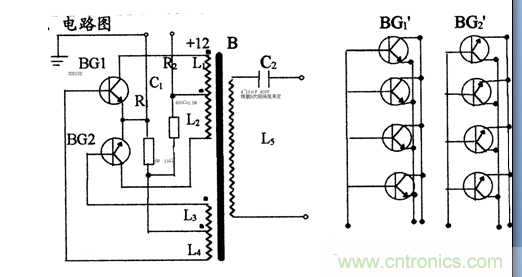

第八种逆变器电路：
第九种逆变器电路：
第十种逆变器电路：
第十一种逆变器电路：
第十二种逆变器电路：
