一款常见的车载逆变器设计电路图

发布时间:2014-04-03 责任编辑:sherryyu

【导读】福利又来罗,车载逆变器设计电路图和你同分享。本文将介绍一款常见车载逆变器电路及工作原理。该车载逆变器的输出功率为70W-150W,逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。

本文将介绍一款常见车载逆变器电路及工作原理。该车载逆变器的输出功率为70W-150W,逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。

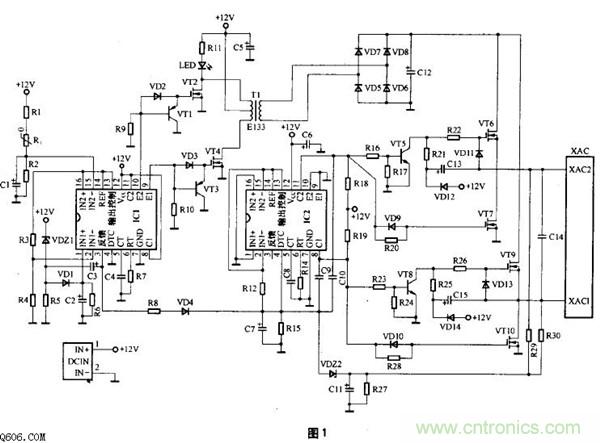

车载逆变器电路原理图


车载逆变器指标:

  输入电压:DC 10V~14.5V;
  输出电压:AC 200V~220V±10%;
  输出频率:50Hz±5%;
  输出功率:70W~150W;
  转换效率:大于85%;
  逆变工作频率:30kHz~50kHz。
