【导读】本文为大家介绍的是一款简单实用的家庭逆变器电路设计，由逆变桥、控制逻辑和滤波电路组成。可广泛使用于空调、家庭影院、电动砂轮、电动工具等家庭场所。有兴趣的可以来看看。
实用家庭逆变器电路
逆变器（inverter）是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ正弦或方波）。应急电源，一般是把直流电瓶逆变成220V交流的。通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。它由逆变桥、控制逻辑和滤波电路组成。广泛适用于空调、家庭影院、电动砂轮、电动工具、缝纫机、DVD、VCD、电脑、电视、洗衣机、抽油烟机、冰箱，录像机、按摩器、风扇、照明等 。
HB在其次级得到220V左右的交流电，供电视机，电灯等家电应急用。注意BG1，BG2两只三极管参数应尽量一致，才能得到对称输出。BG3，BG4两只大功率三极管参数也应匹配，同时应加散热片，以免发热烧坏管子。

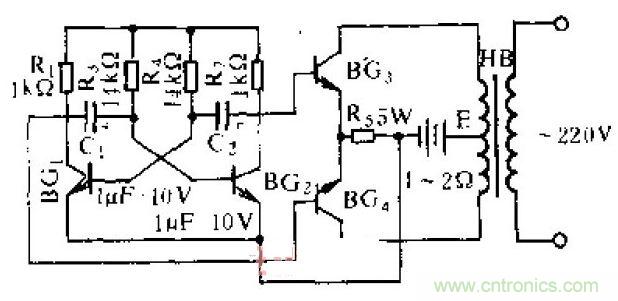

如图是一张通俗易懂的家庭逆变器电路：
