该74lvc162244a和74lvch162244a是16位缓冲器/线路驱动器，具有30欧姆的串联终端电阻，5伏宽容的输入和输出，和三态总线兼容的输出。这种多功能的设备可以作为四位的缓冲区，两个8位缓冲器或一个16位的缓冲区。它有一个广泛的电源电压范围从1.2V至3.6V和低功耗。它具有四个输出使能输入，（1OE到4OE）每个控制的3态输出四。一个高的人会导致输出假设一个高阻抗状态。该装置的设计与30Ω串联终端电阻在高和低的输出级，以减少线路噪音。

输入可以驱动从3.3V或5V设备。禁用时，高达5.5V可用于输出。这些特性使这些器件在混合3.3V和5V的应用。

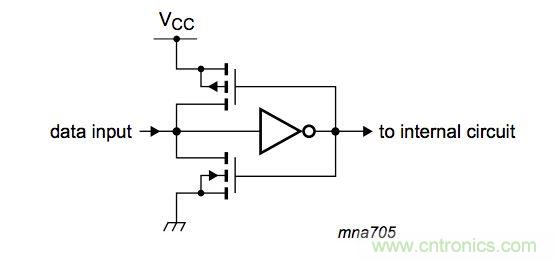

数据输入总线保持74lvch162244a消除外部上拉电阻必须持有未使用的投入需要。



特征



　　·5伏宽容的输入/输出为5V逻辑接口



　　·宽电源电压范围从1.2到3.6V



　　·CMOS低功耗



　　·多字节流通过标准引脚架构



　　·低电感的多个电源和接地引脚和接地反弹噪声最低



　　·直接接口与TTL电平



　　·高阻抗时的VCC=0V



　　·所有数据输入总线。（74lvch162244a只）



　　·符合JEDEC标准
