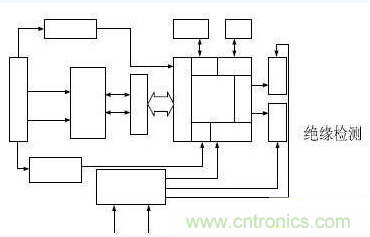

图1：系统硬件组成框图


整车提供的电源为+12V，管理系统需要的电压包括：+3.3V(DSP，隔离电路用)、+5V(总线驱动等芯片用)、±15V(电流传感器)，可以通过DC-DC 转换得到，这样不但可以满足各个芯片的供电要求而且可以起到隔离抗干扰的作用。

2、数据采集模块

由DSP 完成总电压、电流及温度的采集。电池单体电压的采集和均衡由OZ890 芯片完成，并利用I2C 总线发给DSP，本模块电路主要包括前端采集处理和均衡电路。

OZ89采样模块将采集处理后的数据通过I2C总线发送到LF2407，由于LF2407自身不带I2C 接口，本设计利用PCA9564扩展其I2C接口。为了防止电磁干扰影响I2C总线上数据的传输，必须对总线信号进行隔离，考虑到I2C 总线是双向传输的，使用ADuM1250双向隔离芯片进行隔离。PCA9564及双向隔离电路如图2所示。

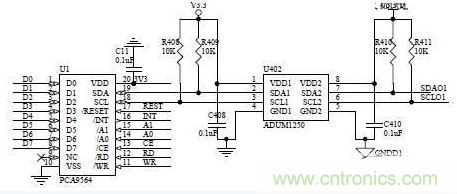

图2：PCA9564 及双向隔离电路


PCA9564 是I2C 总线扩展器，与LF2407 的GPIO 口相连，它支持主从模式的数据收发，在BMS中设定LF2407为主器件，OZ890位从器件。LF2407通过读写PCA9564内部四个寄存器的内容来与OZ890 信。


ADuM1250是热插拔数字隔离器，包含与I2C接口兼容的非闩锁、双向通信通道。这样就不需要将I2C信号分成发送信号与接收信号供单独的光电耦合器使用。



电池管理系统将采集处理后的数据通过串口发送到PC机界面上，实现人机交互。通过串口界面，可以观察到电池的总电压、单体电压、电流、SOC、故障状态、充放电功率等参数，还可以通过串口发送实现管理系统的在线标定。其硬件电路主要基于MAX232芯片，如图3a)所示。

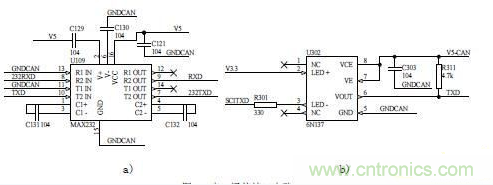

图3：串口通信接口电路


MAX232 是+5V电源的收发器，与计算机串口连接，实现RS-232接口信号和TTL 信号的电平转换，使BMS 和PC 机能够进行异步串行通讯。为了防止电磁干扰影响串口上数据的传输，必须对总线信号进行隔离。串口是单向传输，所以利用6N137光电耦合较为方便，图3b)所示为232TXD 信号光耦隔离电路。

5、CAN通信模块

CAN通信是架接电池管理系统(BMS)与整车HCU 之间的信息桥梁，BMS将电池的状态参数通过CAN总线发给HCU，HCU 通过判断当前的电池状态来做出决策，分配电机和发动机之间的功率，控制电池的充放电。同时BMS还可以接收HCU 发来的相关命令，做出相应的处理。其硬件方面主要是通过PCA82C250通用CAN收发器来提供对总线数据的差动发送能力和对通信总线数据的差动接收能力。通过类似于图3b)的光耦隔离电路来加强CAN 总线上的抗干扰能力。其硬件电路由图4 所示。

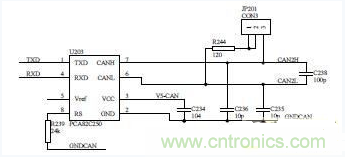

图4：CAN通信接口电路



在电路中可根据整车要求，是否接入120Ω的终端电阻，当JP201跳线接1脚和2脚时，不接入电阻，当接2脚和3脚时，电阻接入。



根据整车控制策略，CAN 上电池状态数据每帧的刷新周期为10ms，故设置周期中断的时钟节拍为10ms;相应地设置以上几个任务的执行周期均为10ms。



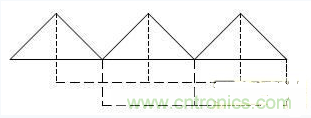

图5：周期时钟节拍图



从图5中可以看出，系统初始化完成以后，Time1 开始计时，当达到5ms 时，在A 点发生周期中断，然后进入周期中断子程序，启动AD 转换，通过I2C 总线读取OZ890 中的数据。AD 转换完毕后，软件触发ADC 中断保存数据并进行相应的处理，清除周期中断标志。当达到10ms时，发生下溢中断，进入下溢中断服务子程序，执行CAN 发送任务、SOC计算任务、系统监视故障诊断任务、串口发送任务。另外，CAN 接收和串口接收执行采用中断触发方式。利用周期中断和下溢中断来划分任务执行时间区域不仅能够满足整车10ms


每帧数据的CAN发送要求，而且每一个任务时间也都能通过计数器和标志位的状态来计算任务的执行时间，以便更好的分配任务的执行时间段。
