【导读】网友又为大家发福利了！今天给大家奉上DIY的LM317可调稳压电源。反正学习各种路基电路需要电源，今天就试手用7805做一个稳压电源，做一个想调几伏调几伏的可调稳压电源。
我带来的东西只有一些简单的工具和一个万用表，电烙铁啥的全在家，借用同学的电烙铁用着不是很习惯，只能凑合一下。

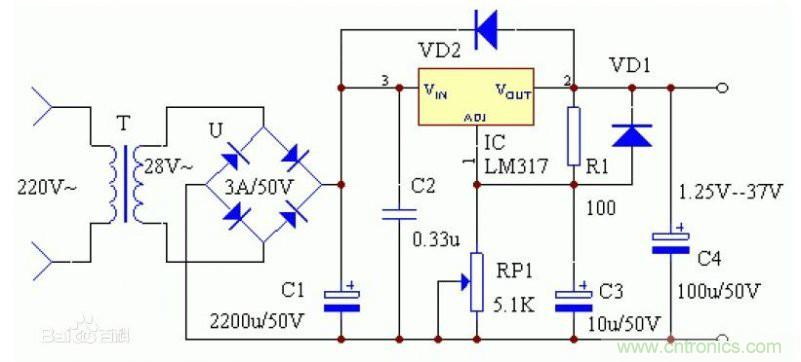

首先是电路图，网上找的。

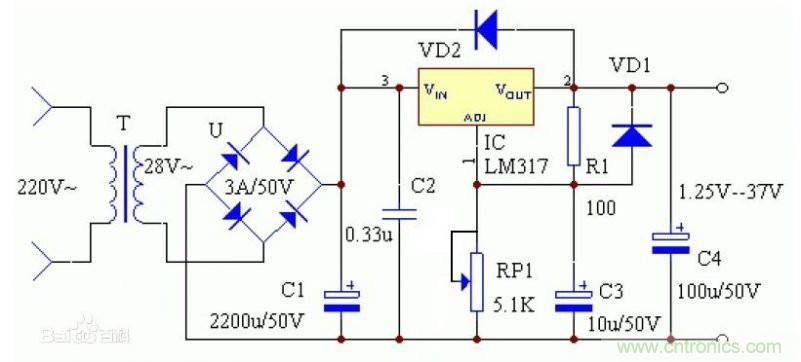

我发现如果按照这个电路图做，lm317只能输出最高电压，调节电位器没用，所以我修改了一下，下面是修改后的图。修改的位置是RP1处。
这个是电子元件的布局，这里面的RP1还没有改，焊接时注意一下。

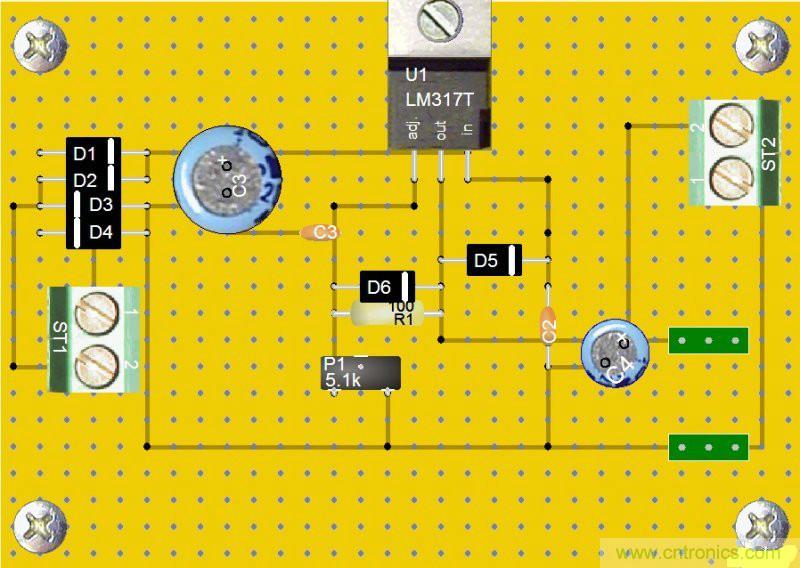

正面

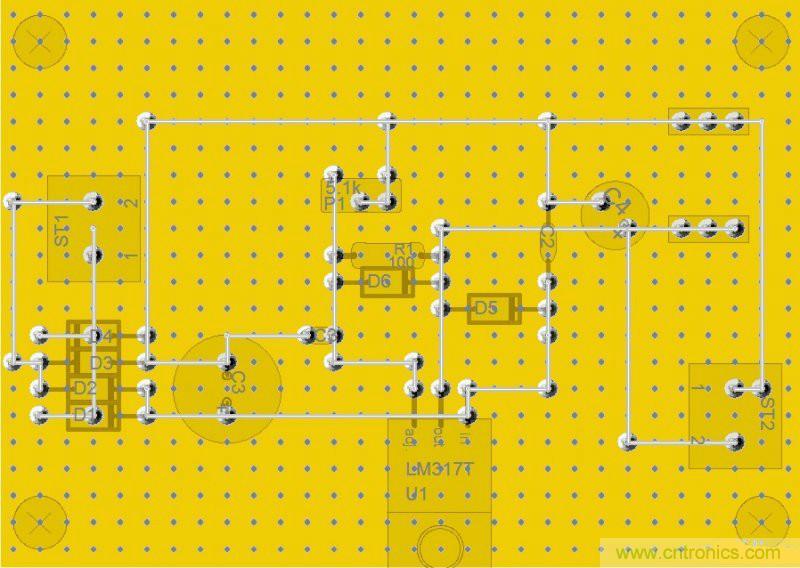

反面
反面反转

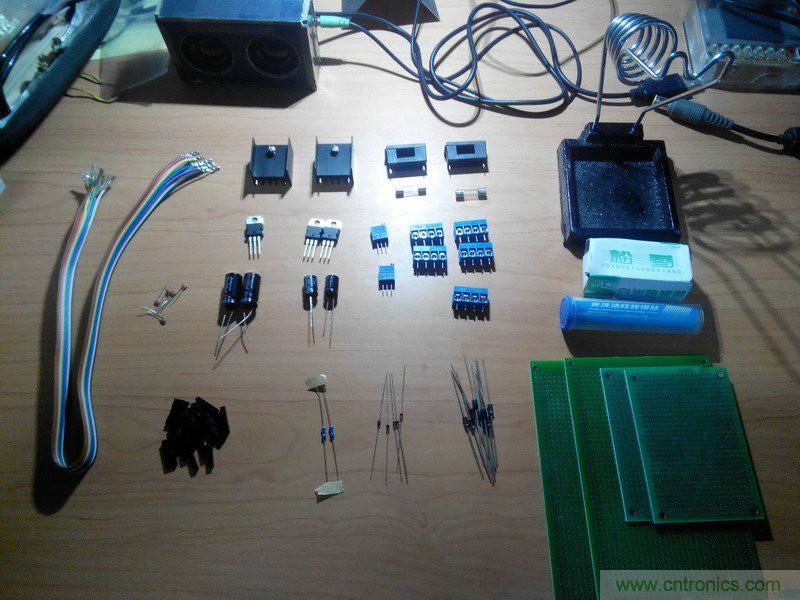

这是我买的一些材料，万用板好贵，而且焊盘不是很结实，坑爹啊……
先把元件都焊上。
所有的线都连接好了。
这个是老师给的12V变压器，我已经接好了，接下来就是通电测试了。

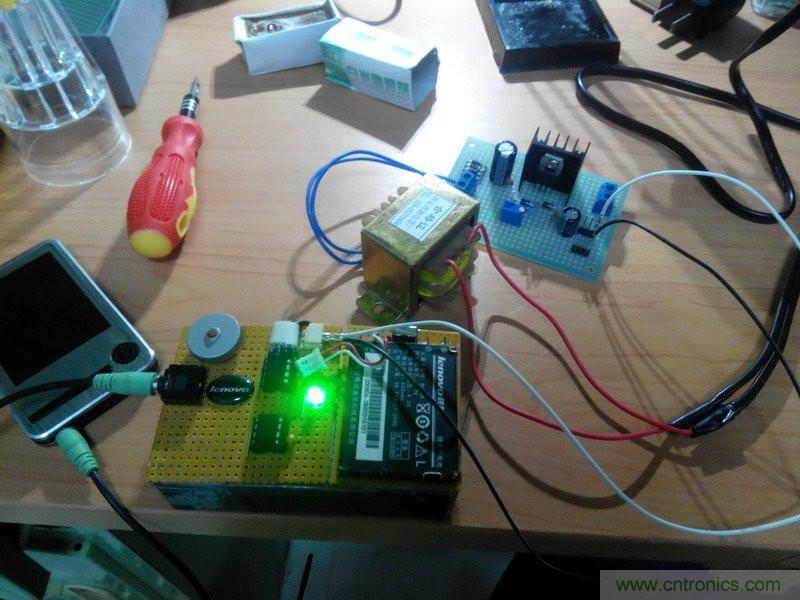

插上两根杜邦线，接到我2822的小音箱上试一下，没问题，正常工作，这时317的发热量不是很大，如果接大功率负载，这个小散热器是不足以让LM317“冷静”下来的。
最后来个完整的成品图。
