【导读】小编在本文中给大家介绍的是采用89C51制作而成的直流稳压电源，结合D/A转换器件DAC0808和LM317三端稳压块实现电压连续可调，而且精度达到0.06V。本次设计电路能够通过LED数码管LED数码管显示出相应的电压值，具有实时性和可靠性。

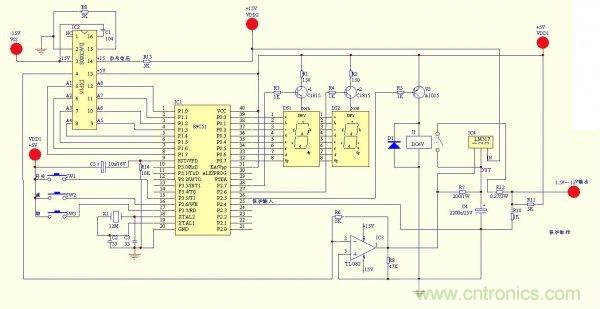

图解：系统电路图
一、工作过程：
通电复位，电路进入初始状态：LED数码管显示1.5,稳压电源输出1.5V电压。按SW3电压向上增加，按SW2电压向下递减，按SW1关掉电源输出同时显示“OF”字样。电源处于待机状态。按任意鍵即可重新开机。由于在实际使用中经常用到的电压只有1.5v、3v、4.2v，5v，6v，8.4v，12v等电压值，所以本文附带的程序也只预设了上述七种电压值。
二、工作原理：
DAC0808是具有16个引脚的双列直插式8位D/A转换器件。其引脚功能分别为：1脚为空,2脚为GND,3脚为VEE，4脚为DAC输出引脚，5－12脚为数据输入引脚，13脚为VCC，14脚为基准电压（VREF＋），15脚为基准电压（VREF－），16脚为COMPENSATION。当数据输入量全为0时，其4脚输出电压最低，接近零；当数据输入量全为1时，其4脚输出电压最高，电压值由基准电压VREF决定。因此，基准电压的精度决定了D/A转换的精度。
本文所用的基准电压为15V，而数据输入量在00H－FFH之间变化，即D/A输出的电压有256种。从而不难算出本电源的精度＝15V÷256＝0.05859V≈0.06V。假如我们想要6V的直流电压，数据输入量＝6V÷0.06V＝100，注意这里的100是十进制的，单片机不能识别十进制数据，所以要把十进制转换成二进制或十六进制（转换时可用WINDOWS自带的科学计算器进行）。100转换成十六进制后为64H。只要给DAC0808输入64H，它就能输出6V的电压（注意：理论值和实践值有所出入，具体运用时要适当的调节数据输入量），该电压经运放TL082后再去推动LM317，由LM317输出我们需要的电压值，实现了电压数控调节。
三、保护电路：
保护电路由89C51的P2.4,R10和R11组成，R11的作用是预先给P2.4一个高电位。当某种原因（如短路，过流）使得输出电压降低至一定值时，P2.4端电位也随之降低。程序立即检测到P2.4这一变化，并立刻通过继电器关闭电源输出。直至原因排除才能再次开机；V3采用PNP型管是为了防止在单片机复位前，LM317失控的电压输出到用电器上。
四、安装与调试：
图中的正负15V、5V由黑白电视机的变压器经整流稳压后取得。运放TL082可以用NE5532、4558等常见的型号代替。LM317发热量较大，散热片要尽可能的做大些。在确认接线无误后就可试机。若一开机即自动关机，同时显示“OF”，这说说明P2.4电压太低。正常值应在1.5V以上。发现这种情况可以适当的调节R11和R10的大小直至P2.4的电压正常。
