经验分享:只需4步搞定BUCK电路降压储能没问题

发布时间:2015-04-28 责任编辑:sherry

【导读】本篇文章较有针对性的对BUCK电路中降压储能电感的计算方法进行了分步讲解,通过对实例的4步计算帮助大家进行理解,并对纹波电流的问题进行了补充说明,希望大家在阅读过本篇文章之后能够有所收获。

熟悉电子电路设计的朋友肯定都对BUCK电路非常熟悉。在BUCK电路当中电感的位置非常重要,是不可或缺的。因此对BUCK电感的计算也衍生出了很多的问题。本文在举例的基础上,通过简单的4步计算来对BUCK电路中降压储能电感计算方法进行了演示,希望能对大家有所帮助。

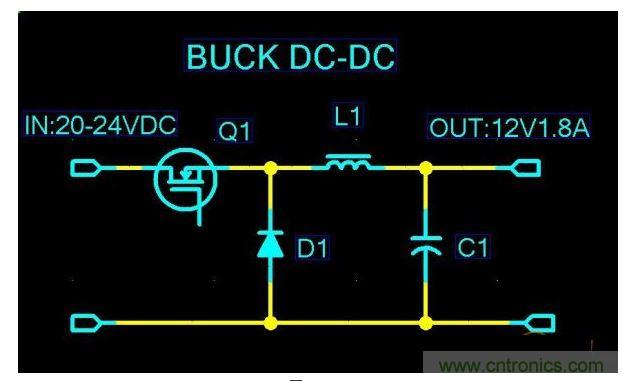

BUCK电路
图1

如图1所示,输入20-24VDC,输出12V1.8A,频率Fs=250KHZ,下面根据给出的条件来计算储能电感值。

第一步:电感最大峰值压降VL=Vinmax-Vo=24V-12V=12V

第二步:压比Vd=Vo/Vinmax=12V/24V=0.5

第三步、纹波电流^I=Io*0.3=1.8A*0.3=0.54A

第四部、储能电感值Lmin=VL*Vd/(^I*Fs*1000);Lmin=[12V*0.5/(0.54A*250KHZ*1000)]*1000000

Lmin=44.4uH(取标称值47uH)

通过上面简单的几步,就可以完成对降压储能电感的计算。从第三步中可以看出纹波电流是输出电流的0.3倍。这是因为电感电流纹波系数为0.1~0.3,纹波系数越小,对滤波电容要求越低,同时磁滞损耗也越小。一般不能随便采用大体积的电感器,在电流纹波系数0.1~0.3的情况下,电感峰值电流仅为输出直流电流的1.1~1.3倍,饱合电流达到额定输出电流的1.5倍。
