【导读】本文将对双向型的DC-DC变换器反向工作状态的仿真结果进行简析，希望能够帮助工程师更加清楚的了解该种变换器的工作状态。
双向型的DC-DC变换器目前已经在各个不同的工业领域得到广泛应用，为了能够更好的帮助工程师了解这种转换器的工作原理和工作状态，本文将对双向DC-DC反向工作状态进行仿真模拟，并对其仿真结果进行简析。各位工程师们，一起来看看吧。
双向DC-DC反向工作状态下电感元件的电压、电流波形
当双向型的DC-DC处于反向工作状态下时，其内部的电感元件承受的电压、电流仿真波形如图1所示。

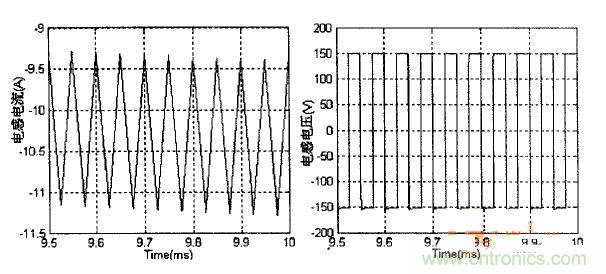

图1 双向DC-DC反向工作时电感元件承受电压电流波形
从图1的仿真波形中我们可以看出，在双向DC-DC处于反向工作状态下时，其开关元件导通时，电感承受输入电压与输出电压的差为150V的反向电压，电感电流以恒定的斜率下降。其开关元件关断时，电感承受输出电压为150V的正向电压，电感电流以恒定的斜率上调1。由于电感电流的变化率与电感两端所承受的电压成正比，因此，仿真试验中电感电流的上升率与下降率相同。
双向DC-DC反向工作状态下IGBT元件的电压、电流波形
当双向DC-DC转换器处于反向工作状态下时，其内部的IGBT元件承受的电压、电流仿真波形如图2所示。
图2 双向DC-DC反向工作时IGBT元件承受电压电流波形
从图2的仿真波形中我们可以看出，在双向型DC-DC处于反向工作状态时，其开关元件导通时IGBT两端的电压降约为零，二极管反向偏置而关断，流过IGBT元件的电流就是流过电感的电流。因此，流过IGBT的电流以恒定的斜率上升。其开关元件关断时，IGBT两端的电压为输入电压，电感电流流过续流二极管，因此，流过IGBT的电流为零。
双向DC-DC反向工作状态下变换器的输出电压、输出电流波形
当双向DC-DC处于反向工作状态时，其变换器的输出电压、输出电流仿真模拟波形如图3所示。

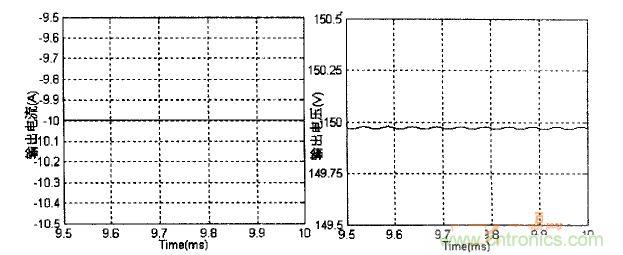

图3 双向DC-DC反向工作时变换器输出电压、电流波形
从图3的仿真波形中我们可以看，当双向型的DC-DC处于反向工作状态下时，其输出电流经过电感和输出电容的滤波后，输出的电压、电流波形基本上是恒定的电压、电流，比较平稳。
