【导读】作为应用广泛的开关电路之一，三极管开关电路无论是在哪个领域都能看见。本文就来解析三极管开关电路的应用实例，分享平时三极管开关电路设计过程中，工程师是如何合理应用的。
三极管开关电路最常见的应用之一，就是在驱动指示灯电路系统中的设计。驱动指示灯电路系统可以指示电路某特定点的动作状况，同样也可以指示马达的控制器是否已经处于激励状态，除此之外，这种电路系统还可以指示某一限制开关是否导通或是某一数字电路是否处于高电位状态。下图中，图（a）所展示的就是是利用晶体管开关来指示一只数字正反器的输出状态。假使正反器的输出为5伏特的高准位，那么此时三极管开关便被导通，而令指示灯发亮，因此操作员只要一看指示灯，便可以知道正反器目前的工作状况，而不须要利用电表去检测。
在驱动指示灯电路系统的应用中中，有时信号源输出电路之电流容量太小，不足以驱动三极管开关电路的晶体管开关，此时为避免信号源不胜负荷而产生误动作，就需要工程师采用图1（b）所示的改良电路进行设计。当输出为高准位时，先驱动射极随耦晶体管Q1做电流放大后，再使Q2导通而驱动指示灯，由于射极随耦级的输入阻抗相当高，因此正反器之须要提供少量的输入电流，便可以得到满意的工作效率。
图1
三极管开关电路除了会被应用在驱动指示灯的电路设计中之外，还经常会被应用在工业设备的界面电路中来。为达到可靠的运作，工业设备的输入与输出部份通常工作于较高的电压准位，一般为220伏特。而逻辑部份却是操作于低电压准位的，为了使系统正常工作，便必须使这两种不同的电压准位之间能够沟通，这种不同电压间的匹配工作就称做界面问题。担任界面匹配工作的电路，则称为界面电路。三极管开关就经常被用来担任此类工作。

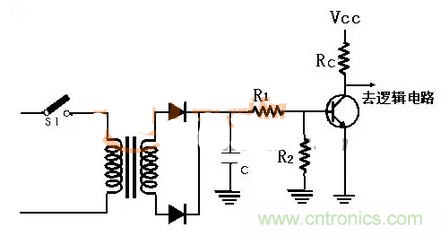

图2三极管开关当作输入部份与逻辑部份之间的界面
上图中，图2所展示的界面电路就是一个非常典型的利用三极管开关电路做为由高压输入控制低压逻辑的界面电路实际案例。从图2中我们可以看到，在这一界面电路系统中，当输入部份的微动开关闭合时，降压变压器便被导通，而使全波整流滤波电路送出低压的直流控制信号，此信号使三极管导通，此时集电极电压降为0伏特，此0伏特信号可被送入逻辑电路中，以表示微动开关处于闭合状态。与之相对应的，如果若微动开关开启，变压器便不通电，而使三极管截止，此时集电极电压便上升至VCC值，此时VCC信号便会被送入逻辑电路中，藉以表示微动开关处于开启状态。在图2中，逻辑电路被当作三极管的负载，连接于集电极和地之间，因此三极管开关电路的R1，R2和RC值必须慎加选择，以保证三极管只工作于截止区与饱和区，而不致工作于线性区内。
以上就是本文针对两种三极管开关电路的应用实例，所进行的简要介绍和运行分析，希望能够对各位工程师的设计研发工作有所帮助。
