高可靠性陶瓷电容

发布时间:2018-12-05 责任编辑:wenwei

【导读】陶瓷电容器是由印好电极(内电极)的陶瓷介质膜片以错位的方式叠合起来,经过一次性高温烧结形成陶瓷芯片,再在芯片的两端封上金属层(外电极),从而形成一个类似独石的结构体,故也叫独石电容器。众所周知,陶瓷易碎,易裂。那么如何让陶瓷电容做到高可靠性呢?

前言

什么是陶瓷?凡是用陶土和瓷土这两种不同性质的粘土为原料,经过配料、成型、干燥、焙烧等工艺流程制成的器物都可以叫陶瓷。顾名思义,陶瓷电容器也是由同样的原理制成。是由印好电极(内电极)的陶瓷介质膜片以错位的方式叠合起来,经过一次性高温烧结形成陶瓷芯片,再在芯片的两端封上金属层(外电极),从而形成一个类似独石的结构体,故也叫独石电容器。众所周知,陶瓷易碎,易裂。那么如何让陶瓷电容做到高可靠性呢?

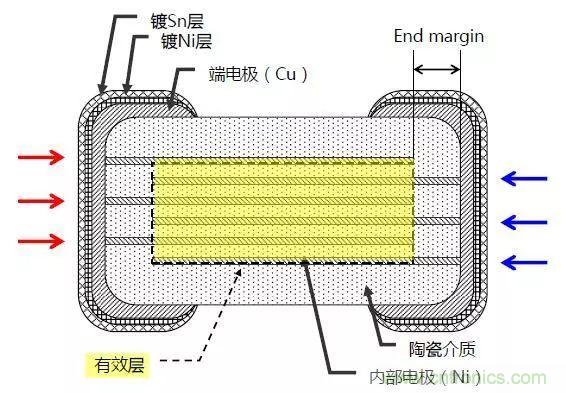

陶瓷电容结构

高可靠性陶瓷电容

高可靠性陶瓷电容

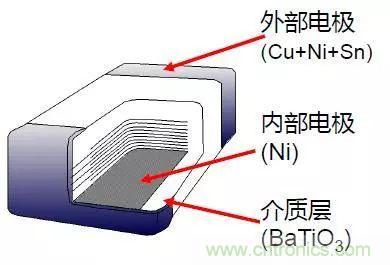

陶瓷电容主要由两部分组成,陶瓷电容本体和外部电极组成。本体部分由内部电极和介质层组成,这部分是陶瓷电容器存储能量的关键部位,同时也是最脆弱的部分,一不小心受到外部碰撞或者内部应力就会开裂或破碎,造成陶瓷电容器失效。轻则电路板功能失效,重则烧毁板子。由于陶瓷电容器的失效模式是短路,所以无论因何种原因应发失效,电容器上的电流会瞬间增大,产生大量的热,引发起火。

如何提高陶瓷电容的可靠性?

人无完人,器件也是一样,不可能只有优点,没有缺点。陶瓷电容因为其原材料简单------土。到处都有,取材方便,所以被大规模推广。但是,陶瓷易碎,可靠性不高也一直困扰着人们。

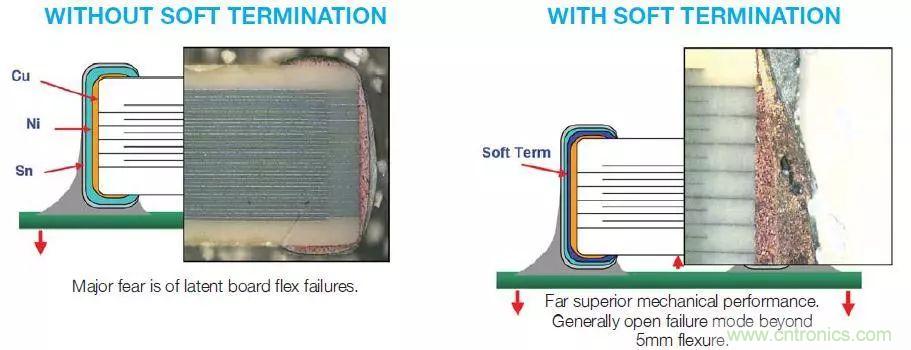

那么人如何才能解决这一问题让陶瓷电容可以大规模量产呢?下面是上海润欣科技合作伙伴提供的一种电容方案的解决方法,也是全球首家解决此问题并实现大批量量产的陶瓷电容方案。下面的图片可以帮助您理解:

高可靠性陶瓷电容

前面我们已经讲过,陶瓷电容有外部电极,外部电极包括最里面的Cu层,中间的Ni层和最外边的Sn层组成,为了使电容的抗板弯特性好一点,避免本体和电极之间硬碰硬,本方案首先提出在Cu和Ni层中间加入Soft Term,这看起来貌似很简单,但是实际并非如此。业内常说,做陶瓷电容拼到最后是对材料的研究,微小的材料配方差异,对产品的性能影响是非常大的。本方案在技术实现的过程中也是做了无数次的尝试,终于找到了比较合适的配方。目前市面上做柔性高可靠性陶瓷电容的厂家很多,但原理都大同小异。
陶瓷电容何处寻?

不知道介绍到这里会不会有人对柔性陶瓷电容产生兴趣,想要试一试呢?可是该去哪里找呢?上海润欣科技,一家专注于向客户提供元器件及产品解决方案的企业有着丰富的经验,客户遍布网通、消费、安防、工业、汽车等,相信一定会给您带来合适的产品方案。
