【导读】不知道大家看见过电阻没有，小编大学主修的是电子信息工程学，电路手工课就是画图制版，那会儿小编才第一次见到电阻，一根细细的铁丝中间一个光滑但不规则的圆柱，上面很多色环，就是靠色环才知道电阻的阻值，小编表示从来不记得怎么靠色环辨认电阻阻值，每次都要打开规则表对照着才能计算出来。不过小编今天想要和大家分享的不是这个形态的电阻，而是贴片电阻，毕竟这种传统形态的电阻在组装时很费时。

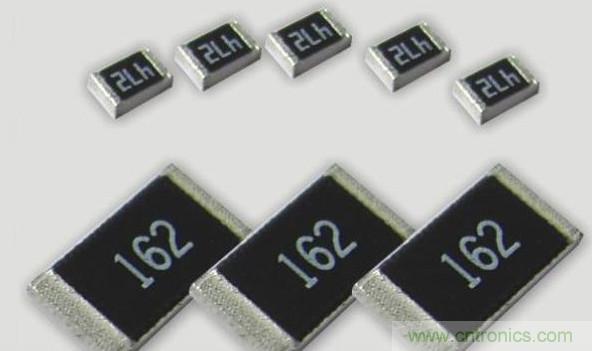

贴片电阻是金属玻璃釉电阻器中的一种。是将金属粉和玻璃釉粉混合，采用丝网印刷法印在基板上制成的电阻器。薄薄的一个小方片，体积小、耐潮湿、耐高温、温度系数小，非常适合现在自动化装配的时代。小编之前就有见识过自动贴片机，刷刷两下，十秒左右的功夫，一块线路板上已经布满大大小小的各种元器件，又快又省事。普通电阻是靠色环来辨识阻值，贴片电阻靠什么来辨识阻值呢？
国内贴片电阻的命名方法有两个：5%精度的命名法（例如RS-05K102JT）和1%精度的命名法（例如RS-05K1002FT）
R —表示电阻
S —表示功率：0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 —表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。
贴片电阻封装尺寸表
K —表示温度系数为100PPM。
102是5%精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102=1000Ω=1KΩ。
1002是1%阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002=10000Ω=10KΩ。
J —表示精度为5%、F——表示精度为1%。
T —表示编带包装。
贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%。

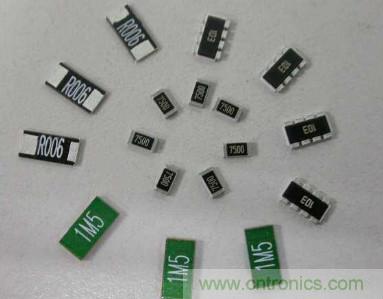

不过我们通常所见到的贴片电阻表面可没有印刷这么长的数字和字母，一般只有3-4个数字或字母来表示，我们就是靠这几个数字或字母才能辨识此贴片电阻的阻值，具体读数方法如下。
1、E-24标注方法
E-24标注法有两位有效数字，适用误差精度为±2%（-G），±5%（-J），±10%（-K）的贴片电阻。

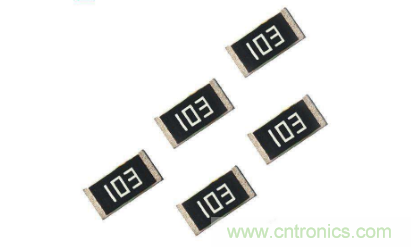

一般10欧姆以上的常用电阻阻值用三个数字表示，前两位数字表示有效数字，最后一位数字表示有效数字后“0”的个数。例如103表示10000Ω，也就是10kΩ。
小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点，字母位置表示小数点所在位置。例如“2R1”表示2.1Ω，“R05”表示0.05欧姆，“4m7”表示4.7mΩ。
2、E-96标注方法
E-96标注法有三位有效数字，适用误差精度为±1%（-F）的贴片电阻。
具体标注方法与上述E-24方法同理，只不过前三位表示有效数字，最后一位仍然表示有效数字后“0”的个数。例如“1502”表示15000Ω，即15kΩ。
小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点，字母位置表示小数点所在位置。例如“1R00”表示1.00Ω，“R200”表示0.200Ω，4.7mΩ则是用“4m70”表示。
与E-24标注法不同的是，E-96还有一种MulTIplier Code标注法：由两位数字加一位字母表示，前两位数字代表底数的代码，具体数值可从MulTIplier Code表中查找，最后一位字母代表指数的代码，具体数值也要从MulTIplier Code表中查找。这个方法相比上面两种方法就复杂一些，不常用的人很难记住MulTIplier Code表。

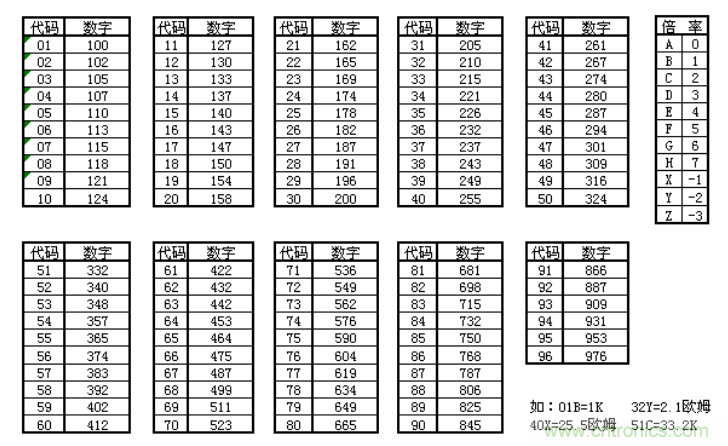

MulTIplier Code表
看完上述这些，大家是不是对贴片电阻的规格有了一定了解呢？下次家里有坏掉不用的电子设备，不妨拆开来看看，找找都有哪些贴片电阻吧！
