【导读】我们知道被供电芯片实时需要的电流大小也是不一样的，那么在需要电源芯片输出不一样电流大小的时候，芯片的输出电压有什么变化呢？我们肯定想无论电源芯片输出多大的电流，电压都恒定的保持为额定电压，但是事实上是这样吗？？我们还是像之前的文章一样，采用同样的LDO电源模型（LM2941）进行仿真，我们通过改变该模型的输出电流从10mA到400mA时，我们来观察输出电压的变化情况。

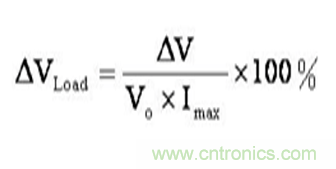

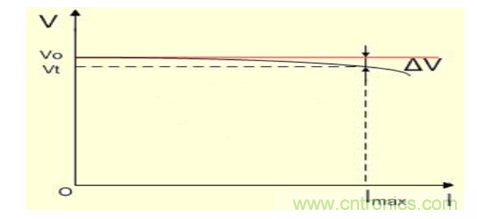

负载调整率这个指标主要用来评判LDO电源的性能，主要描述负载电流变化时输出电压的稳定，如下：

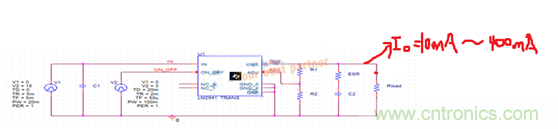

我们知道被供电芯片实时需要的电流大小也是不一样的，那么在需要电源芯片输出不一样电流大小的时候，芯片的输出电压有什么变化呢？我们肯定想无论电源芯片输出多大的电流，电压都恒定的保持为额定电压，但是事实上是这样吗？？我们还是像之前的文章一样，采用同样的LDO电源模型（LM2941）进行仿真，我们通过改变该模型的输出电流从10mA到400mA时，我们来观察输出电压的变化情况。

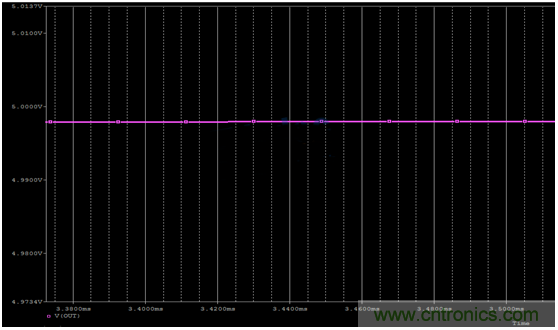

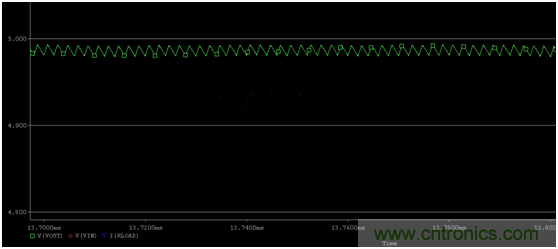

10mA输出电流时，输出电压为4.99V。

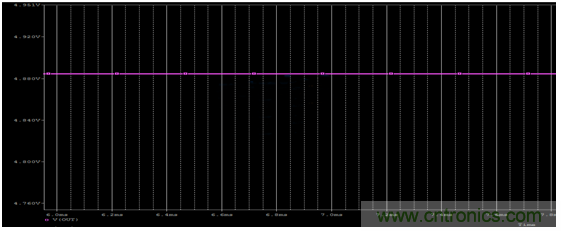

400mA输出电流时，输出电压为4.89V。
得到在400mA时差别为0.1V左右，对照该芯片文档，该仿真结果满足要求。
如果使用DC-DC电源，情况又是怎么样呢？我们仍使用之前的TPS5430模型进行仿真。

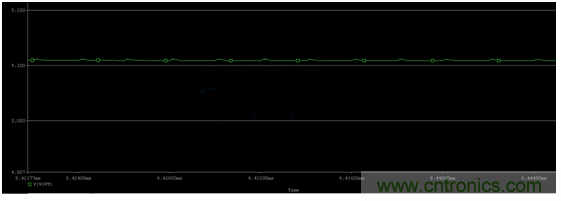

输出10mA电流时，该电源输出电压为5.13V。
输出400mA电流时，该电源输出电压为4.97V。
从10mA到400mA差别达到0.16V，大于LDO电源。而且需要注意的是，一般DC-DC电源输出能达到几A到几十A，这样平摊的话，输出更高的电流，电压差势必会更高。
说到这里，大家可能会问，如果LDO电源也输出那么高电流的时候还不是一样比较差？答案是.....LDO电源一般不可能有那么高的电流输出，为什么呢？继续以LM2941模型进行下面的仿真。

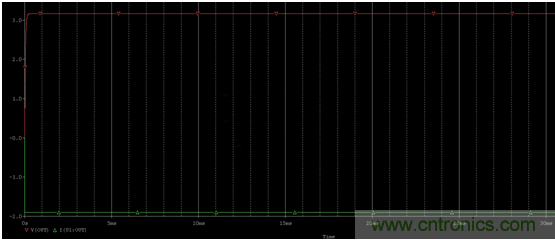

假设需要LM2941输出3A的电流（通过减小负载电阻），仿真得到的结果是：

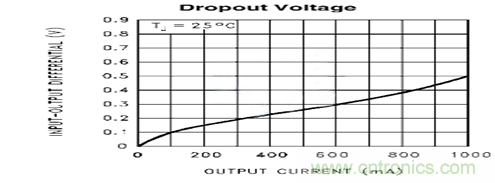

结果只能输出3V多的电压，电流也只有不到2A。查看该芯片文档，发现最大输出电流仅为1A，因此上述的仿真本身就是不成立的。
（来源：一博自媒体，作者：黄刚）
