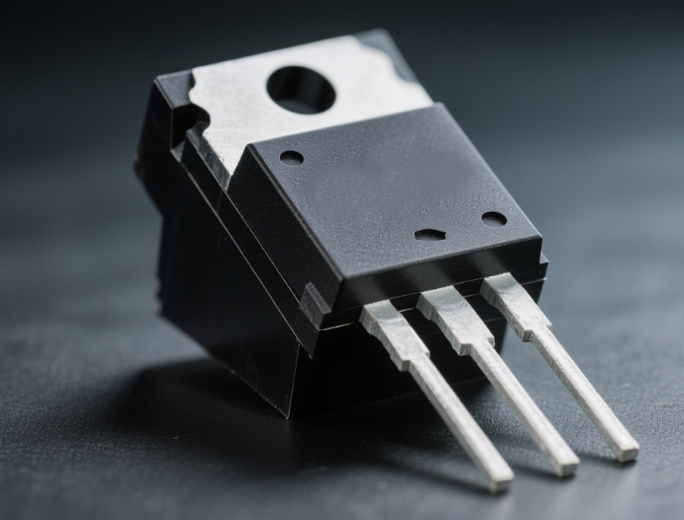

【导读】在大功率电源设计中，MOSFET的功耗计算直接关系到系统效率和可靠性。本文将深入剖析导通损耗、开关损耗两大核心功耗成分，通过具体计算公式和实际案例，为电源工程师提供一套实用的功耗分析与优化方法。
在大功率电源设计中，MOSFET的功耗计算直接关系到系统效率和可靠性。本文将深入剖析导通损耗、开关损耗两大核心功耗成分，通过具体计算公式和实际案例，为电源工程师提供一套实用的功耗分析与优化方法。
核心功耗组成分析
导通损耗：电流与电阻的函数
导通损耗由MOSFET的通态电阻RDS(ON)决定，计算公式为P_con = I_RMS² × RDS(ON) × δ，其中δ为占空比。需要特别注意的是，RDS(ON)具有正温度系数，在高温环境下可能上升30%-50%，实际设计必须考虑最恶劣工况下的参数裕量。
开关损耗：频率与时间的博弈
开关损耗发生在状态转换过程中，计算公式为P_sw = 0.5 × V_DS × I_D × (t_rise + t_fall) × f_sw。其中开关频率f_sw是关键设计变量，高频化虽然能减小无源元件体积，但会线性增加开关损耗。工程师需要在频率选择上寻求最佳平衡点。
驱动损耗与体二极管损耗
栅极驱动损耗P_drive = Q_g × V_gs × f_sw常被忽视，但在高频应用中不容小觑。同步整流架构中，体二极管的反向恢复损耗P_rr = Q_rr × V_DS × f_sw也需纳入总功耗预算。
实用计算流程
数据手册关键参数提取
从器件手册获取RDS(ON)_max（特定V_gs、T_j条件下）
记录开关时间参数（t_rise、t_fall、t_delay）
提取栅极电荷Q_g和反向恢复电荷Q_rr
工况建模与计算
建立工作场景模型，包括：
最大连续输出电流及纹波系数
工作占空比范围
散热器热阻及环境温度
驱动电路特性
通过迭代计算验证设计余量，推荐保留20%-30%的功率裕度。
工程优化技巧
导通损耗优化
选择RDS(ON)更低的MOSFET
采用多管并联分担电流
优化PCB布局减小寄生电阻
开关损耗控制
调整栅极驱动电阻优化开关速度
使用软开关技术（ZVS/ZCS）
在效率与体积间权衡开关频率
热设计考量
总功耗确定后，结温计算至关重要：
T_j = T_a + P_total × (R_θJC + R_θCS + R_θSA)
其中R_θJC为结壳热阻，R_θCS为接触热阻，R_θSA为散热器热阻。确保T_j不超过150℃的安全限值。
