【导读】随着 Type-C 接口全面统一，TWS 蓝牙耳机、OWS 开放式耳机、智能手环手表、便携音箱等穿戴设备全面普及。但由于穿戴设备使用场景极其复杂，例如频繁热插拔、混用杂牌快充头、高压误插、运动汗液腐蚀、口袋粉尘堵塞端口等，导致端口可靠性大幅下降。为此，力芯微新推出一款集成OVP/OCP/OTP三重保护负载开关芯片ET9613Y，专为便携式设备Type-C输入端口打造一体化电气防护方案，实现小型化、高精度、全维度的充电安全防护。
ET9613Y是一款低功耗、集成过压保护（OVP）、可调过流保护(OCP)、过温保护(OTP)、欠压锁定(UVLO)、故障信号输出(FAULT)多重防护的保护芯片。内置6.0V的固定过压保护阈值（精度±3%）与50ns的快速响应能力，当输入电压超过阈值时，可以在纳秒级时间关闭内部的的MOSFET，以断开IN到OUT，可有效应对电源适配器插拔、浪涌等突发高压风险。支持0.1A至2.0A的过流保护范围。当负载电流超过设定的过流阈值时，在1ms关闭输出，并在负载电流低于阈值时自动恢复；自动重启时间2.5s。过温保护功能监测芯片温度以保护设备。
ET9613Y采用先进的完全绿色合规的 DFN-8L 2mmx2mm 封装，适用于空间受限的便携电子产品，可在-40℃至+85℃温度范围内正常工作。
产品特性
宽电源电压范围：3.5V~32V
1.5A的连续输出电流
低导通阻抗：200mΩ（典型值）
固定6.0V的过压保护阈值，精度±3%
过压关断响应时间：50ns（典型值）
支持0.1A~2.0A的可调节限流范围，精度±10%
输出端内置400Ω的放电电阻
FAULT故障信号输出
20ms启动去抖时间
1ms的限流关断及2.5s的自恢复时间
保护电路：
——过温保护（OTP）
——过压保护（OVP）
——过流保护（OCP）
——欠压保护（UVLO）
封装：DFN-8L（2.0mm×2.0mm ）
典型应用

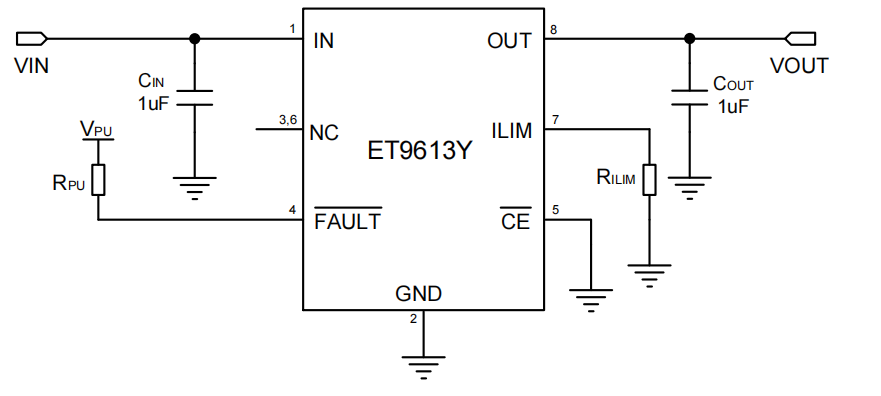

ET9613Y 典型应用电路

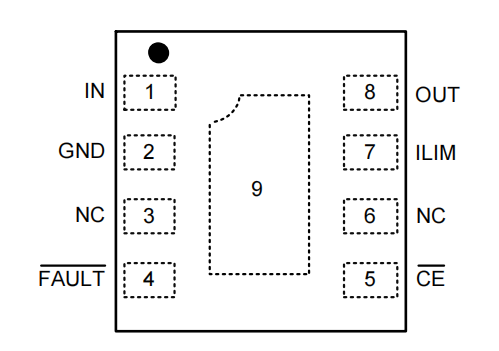

管脚定义

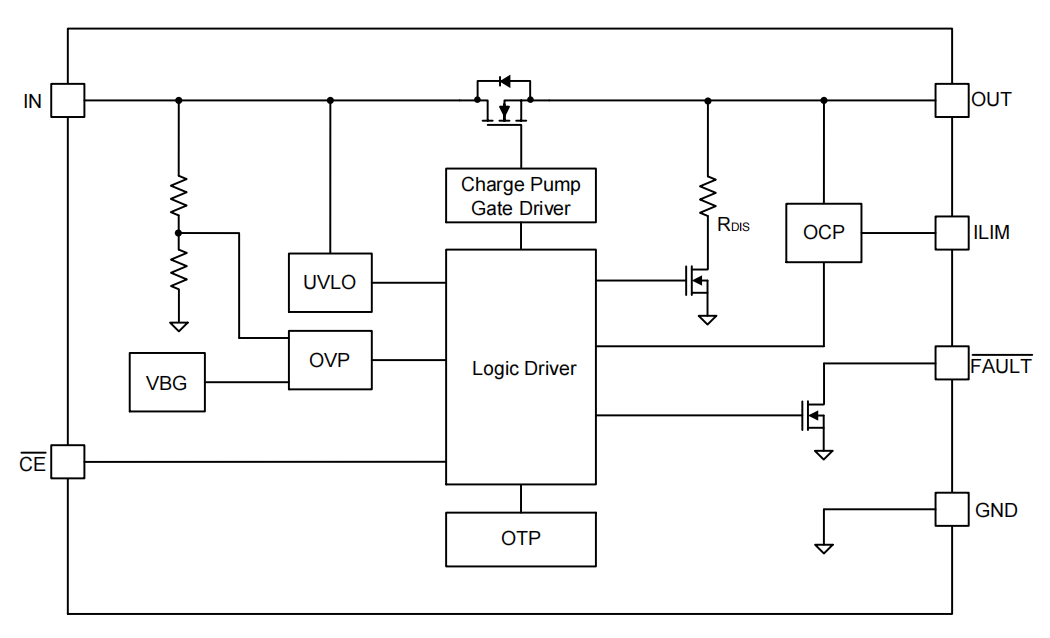

功能框图
