产品特征：
- 2.2 x 1.4 x 1.0 t mm Max
- 工作电压为1.2～5.5 V，初始频率公差为5.0±5.0 x 10-6
- 使用QMEMS (*2)技术加工而成
应用范围：
- 手机、数码相机等小型便携式仪器为代表的民用设备
- 产业用仪器设备（计量设备、工作机械等）
- 车载设备（汽车导航、GPS模块、ECU等）
电子元件技术网提供文章精华概要，改善您的阅读效率
Epson Toyocom公司近日开发出世界最小尺寸（2.2 x 1.4 x 1.0 t mm Max）的32.768 kHz晶体振荡器 (*1)：“SG-3050BC”。
与现有产品（SG-3030LC：3.6 x 2.8 x 1.2t mm）相比，面积缩小了约70%，体积削减了约75%，为电子仪器设备的小型化及高功能化做出贡献。
32.768 kHz晶体元器件主要用于时钟、微机的副时钟（休眠、定时），做为必须元器件被广泛用于各种应用中，例如以手机、数码相机等小型便携式仪器为代表的民用设备、产业用仪器设备（计量设备、工作机械等）以及车载设备（汽车导航、GPS模块、ECU等）。
另外，32.768 kHz基准时钟或者与32.768 kHz音叉型晶体单元一起组合成振荡电路，或者使用内藏振荡电路的32.768 kHz振荡器。
近年来，随着降低环境负荷的意识的日益高涨，既能维持电子设备的高性能，又能通过设备仪器的小型化减少原材料以及彻底降低耗电量的市场需求不断增长。为此，音叉型晶体单元与振荡电路的小型化不断进展，晶体单元与振荡电路的组合难以设计出现有技术同等以上的精度且难以实现低耗电量，因此需要能够满足这些要求的小型振荡器。
为了适应市场需求，这次Epson Toyocom开发出了32.768 kHz超小型晶体振荡器：“SG-3050BC”（2.2 x 1.4 x 1.0 t mm Max.）。至今为止，我们已在行业中率先发表了“FC-12M（2.0 x 1.2 x 0.6t mm Max）”等32.768 kHz超小型音叉型晶体振荡器，并向各位提供了设计振荡电路时的支持信息（《低频振荡电路的新常识》http://www.epsontoyocom.co.jp/cn/tech/note/pdf/latest_lfo.pdf 等）。这次又增添了“SG-3050BC”的新阵容，在超小型领域中，可以整体提供晶体单元和振荡器两方面的解决方案。
“SG-3050BC”搭载了使用QMEMS (*2)技术加工而成的超小型晶体芯片。此外，还通过采用新构造，即应用了陶瓷封装的晶体单元与振荡电路的IC一起注塑加工的本公司独自技术而制作出的NPO（平台振荡器、New Platform Ocsillator）构造(*3)，实现了世界最小规格尺寸的内藏晶体单元的32.768 kHz振荡器。与小型晶体振荡器和振荡电路分别构成时相比，既节省了空间，又因为在出货时保证了晶体振荡特征，所以不需要设计振荡电路或调整频率，为系统的可靠性与品质的提高也能赋予贡献。

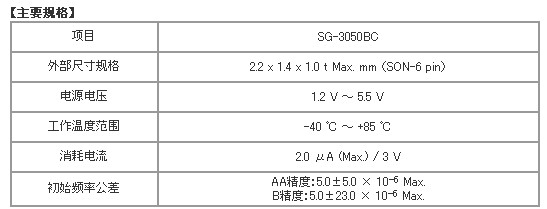

在性能方面，工作电压为1.2～5.5 V，初始频率公差为5.0±5.0 x 10-6，比原有的SG-3030系列更为提高。
Epson Toyocom愿为高功能化不断进展的电子仪器空间效率的提高以及系统的高附加价值化，以整体解决方案的形式做出贡献。
样品价格为1000日元／个，自2009年3月起开始样品的供应。

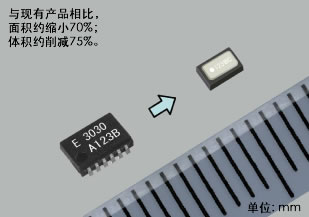

【图1】 新开发的“SG-3050BC”与原有的“SG-3030LC”之间的规格尺寸的比较。
【用语说明】
(*1) 32.768 kHz晶体振荡器
在一个封装中内藏了32.768 kHz晶体振荡器和振荡电路IC的产品。
具有既不需要设计振荡电路、调整频率精度，又能提高电路基板的空间效率的优点。
(*2) QMEMS
是由具有高稳定、高精度等优越特征的石英材料“QUARTZ”和“MEMS”（精微加工技术）组成的合成词。与以半导体为材料的MEMS相对应，以石英为原料进行精微加工，提供小型化、高性能的晶体元器件被称为“QMEMS”。
QMEMS是Epson Toyocom的注册商标。
(*3) NPO(平台振荡器)构造
将陶瓷封装的晶体单元与振荡电路(IC)一起注塑加工制造成的振荡器。与陶瓷封装相比，具有优越的吸收热疲劳、耐振动的特性；在成批生产中具有生产性高的特点。
