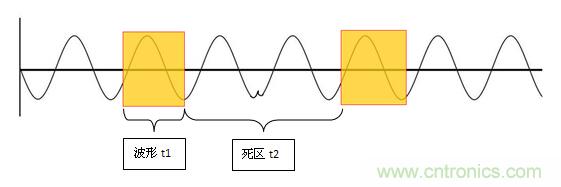

数字示波器在工作时总会先采集数据，然后再对这些数据进行处理和显示，有一点必须了解，那就是示波器数据取样速度远快于数据处理速度，使得它不得不在数据处理期间停止取样，这样必然导致死区t2内的所有波形因没有采集而丢失，示波器的基本原理如图2所示。

与示波器死区时间对应的参数是示波器的波形刷新率，又叫波形捕获率，示波器在特定时基本下的波形刷新率是可通过Trigger Out接口去测得，示波器的波形刷新率越高越好。
波形刷新率F = 1/(t1+t2) (wfms/s)

在特定时基档位下，波形时间t1是确定的，那么波形刷新率越高，就意味着波形死区时间越短，漏掉的波形越少。例如对于T公司的MSO4054而言，它在时基为50ns/div时基下，波形刷新率可达到最高50kwfms/s，那么每秒的波形时间等于50*10*50000 = 25ms，死区时间为975ms，故而波形死区高达97.5%，用户观察到的有效波形仅占全部波形的2.5%。

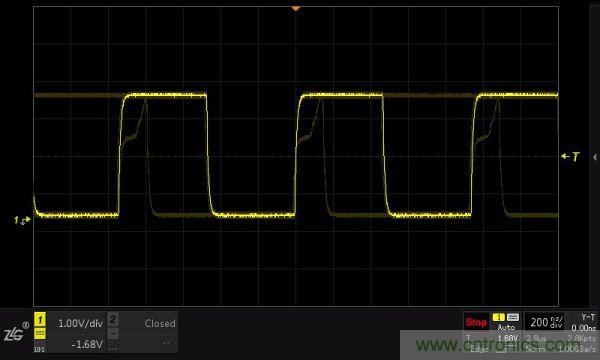

ZDS2022示波器同样在50ns/div时基下，波形刷新率却能达到330,000wfms/s，使每秒波形时间长达231ms，约MSO4054的9.24倍。用两台示波器观察同一个信号，时基均调到200ns/div时，ZLG的ZDS2022能更短时间内发现信号异常，但是MSO4054却不能。

如今，仍然有许多工程师还继续用模拟示波器，因为模拟示波器不会存在波形死区，却也存在其他的不足，比如无法做数据统计分析，无法记录等，这也是模拟示波器用户越来越少的原因。

建议购买示波器时，要选择高波形刷新率的示波器，这样才能避免博取死刑对信号分析的影响。相信随着科学的发展，波形死区不是难题。
