【导读】无线探测器电路的设计有很多方式，这里小编分享的是一位技术牛人采用NE567设计的无线探测器电路，该电路可以应用在高度免疫的误触发，双音频解码，遥控器，超声波控制，监测频率等，着实不错的设计，值得学习。
具有一个AM锁定检测和输出驱动电路内置PLL电路。NE567的主要功能是推动负载（通常为LED）时，在其探测波段的频率是在IC的输入。中心频率，频段输入，输出延迟等可以使用外部元件编程。
NE567音解码器/PLLIC
NE567是具有一个AM锁定检测和输出驱动电路内置PLL电路。NE567的主要功能是推动负载（通常为LED）时，在其探测波段的频率是在IC的输入。中心频率，频段输入，输出延迟等可以使用外部元件编程。NE567集成电路的功能包括0.01Hz至500kHz的频率范围内，高度稳定的中心频率，可编程带宽，高噪声抑制，可吸收输出百毫安的，外部可调VCO频率等NE567，常见的应用是高度免疫的误触发，双音频解码，遥控器，超声波控制，监测频率等。

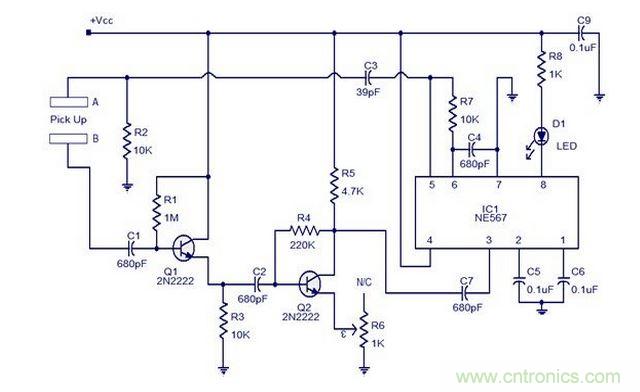

NE567接近探测器电路
一个简单的接近探测器电路采用NE567在这里显示。第8针是内部输出驱动电路IC内部的输出终端。此引脚变为低电平时，输入频率的IC（PIN3）在检测带。电阻R7和电容C4设置的振荡频率。这些振荡是在5脚和它耦合到终端的组装起来使用电容C3挑。候机楼B拿起通过电容C1的晶体管Q1的基振荡，和夫妇。Q1和Q2形成了一个两阶段的集电极基极偏置2级放大器。R1和R4是基地偏置电阻，Q1和Q2的集电极。C2的夫妇输出第一阶段到第二阶段。拿起信号，从而放大并应用于IC的输入引脚（PIN3）通过电容C7。5233形成输出滤波电容器和电容C5决定接收信号的频带宽度。C9是由电源旁路电容。C2和R2提供了一个VCO信号的相移与此相移信号从IC由IC检测。当一些附近的成立大会，其终端的变化之间的电容挑对象。这种电容的变化而变化的频率，IC检测到这一变化，并显示指示。电阻R8限制输出LED电流。
