【导读】电路中采用四个二极管，互相接成桥式结构。利用二极管的电流导向作用，在交流输入电压U2的正半周内，二极管D1、D3导通，D2、D4截止，在负载RL上得到上正下负的输出电压；在负半周内，正好相反，D1、D3截止，D2、D4导通，流过负载RL的电流方向与正半周一致。
单相桥式整流器电路的工作原理：
电路中采用四个二极管，互相接成桥式结构。利用二极管的电流导向作用，在交流输入电压U2的正半周内，二极管D1、D3导通，D2、D4截止，在负载RL上得到上正下负的输出电压；在负半周内，正好相反，D1、D3截止，D2、D4导通，流过负载RL的电流方向与正半周一致。因此，利用变压器的一个副边绕组和四个二极管，使得在交流电源的正、负半周内，整流电路的负载上都有方向不变的脉动直流电压和电流。桥式整流的名称只是说明电路连接方法是桥式的接法，桥式整流二极管：大家常用的一般是由4只单个二极管封装在一起的元件，取名桥式整流二极管，整流桥或全桥二极管。
二极管单相桥式整流滤波电路讲解：

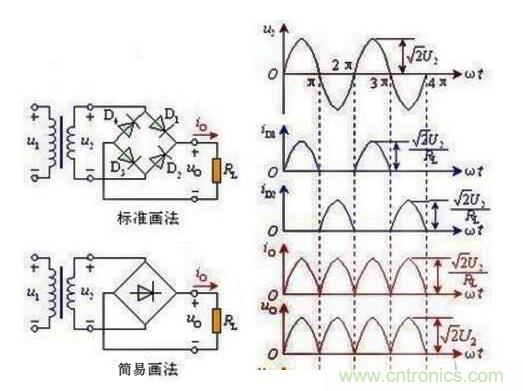

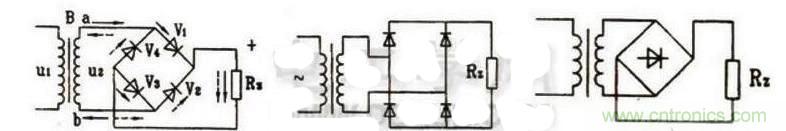

本节所学习的二极管单相桥式整流电路，是较为常见的一种全波整流电路，它由四个二极管结成电桥的形式，所以称为桥式整流电路。如下图所示，给出了单相桥式整流电路的三种画法。

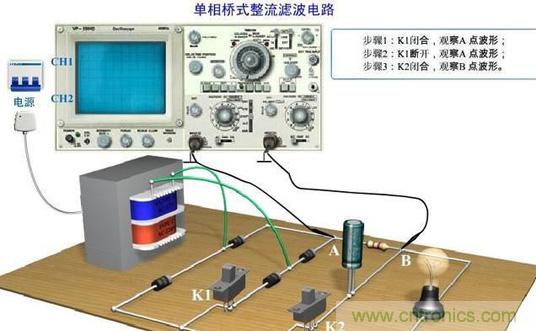

鼠标点击下面的整流电路仿真演示课件（电源和K1、K2）直观的了解单相桥式整流滤波电路。
桥式整流电路原理
上图（a）所示，当变压器B次级电压u2为正半周时，即a端电压为正，b端电压为负，二极管V1、V3承受正向电压而导通，二极管V2、V4承受反向电压截止，电流通道为：a→V1→R2→V3→b完成回路，于是负载Rz上得到一组半波电压。当U2电压为负半周时，变压器次级的a端电位为负，b端电位为正，二极管V2、V4承受正向电压而导通，而V1、V3承受反向电压截止，电流通道为b→V2→Rz→V4→a完成回路，负载上又得到一个与上半周相同方向的半波电压。这样，在一个周期内，负载Rz上得到了两个半波。如下右图所示为单相桥式整流的电压电流波形图。
负载电压Uz的平均值为：Uz=0.9U2

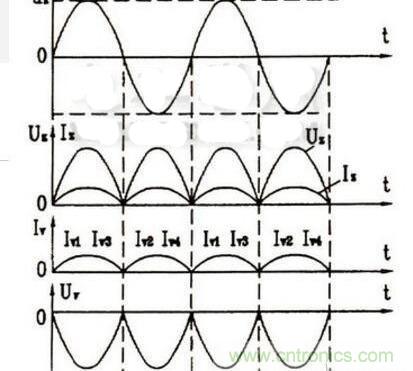

单相桥式整流电压，电流波形图
桥式整流与全波整流的区别
桥式整流电路与前面的全波整流电路比较，在同样负载或同样输出电压、电流时，桥式电路的变压器不用中心抽头，利用率高，且副边电压可低一半；整流管中流过的电流相同，但每只二极管所承受的反向电压却低了一倍。只是桥式整流电路中要相对多使用两只二极管。
