详述压电声音元件的发声机理

发布时间:2019-05-09 责任编辑:lina

【导读】压电声音元件一定需要放入压电振动板。这是由已形成电极的压电陶瓷与黄铜、镍等金属板粘合而成的简单构造。

详述压电声音元件的发声机理
关于振动板的运作(振动板的构造)
压电声音元件一定需要放入压电振动板。这是由已形成电极的压电陶瓷与黄铜、镍等金属板粘合而成的简单构造。

详述压电声音元件的发声机理

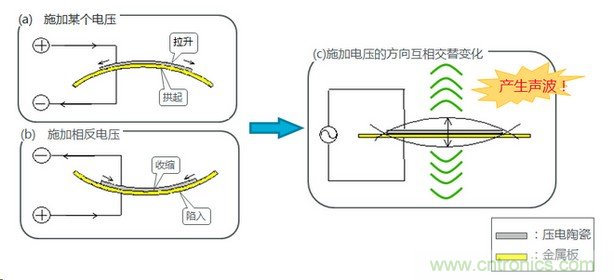

压电振动板的发声机理
向压电振动板施加电压,压电陶瓷会拉升,但粘合的金属板不会伸缩而是弯曲(图(a))。施以反向电压,就会向相反方向弯曲(图(b))。

输入电压方向相互变化的信号,就会反复出现(a)和(b)的交替状态,产生声波(图(c))。

压电振动板的发声机理

详述压电声音元件的发声机理

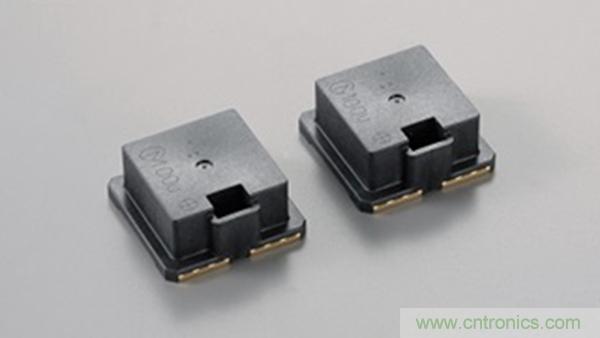

利用外壳的共鸣效果,发出较大的声音。

详述压电声音元件的发声机理

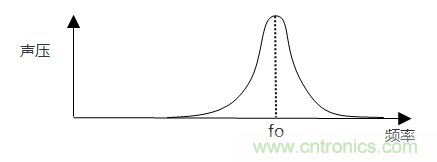

1. 振动板的声压峰值

详述压电声音元件的发声机理

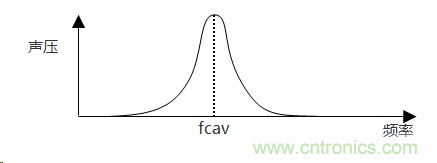

2. 外壳内放大的声压峰值

详述压电声音元件的发声机理

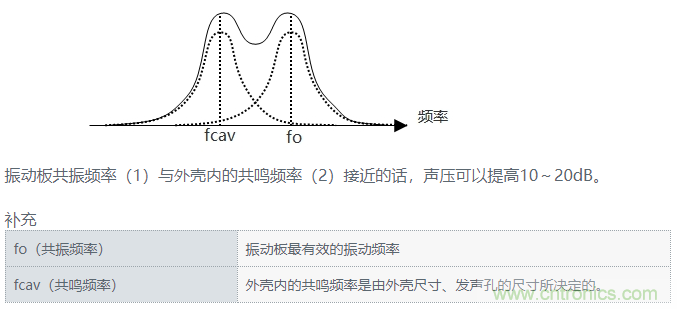

3. 基于共鸣效果声压增大10~20dB

详述压电声音元件的发声机理

关于他励振式电路与自励振式电路

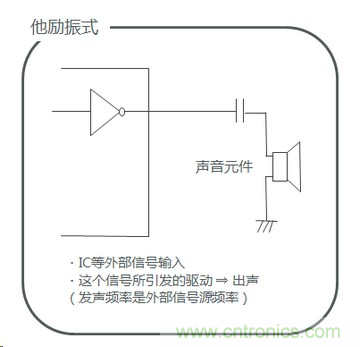

他励振式电路
微型计算机的普及他励振式成为主流

·IC等外部信号输入
·这个信号所引发的驱动 → 出声(发声频率是外部信号源频率)

详述压电声音元件的发声机理

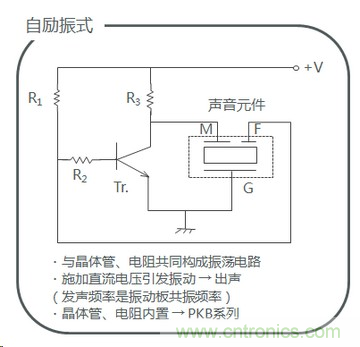

自励振式电路
·与晶体管、电阻共同构成振荡电路
·施加直流电压引发振动 → 出声(发声频率是振动板共振频率)
·晶体管、电阻内置 → PKB系列

详述压电声音元件的发声机理
