【导读】在典型应用中，有必要了解仪表放大器的误差源。下图1所示为一个350 Ω的称重传感器，当用10 V源激励时，其满量程输出为100 mV。用外部499 Ω增益设置电阻，将AD620的增益设为100。表中列出了每种误差源对2145 ppm的总非调整误差的贡献。
但需要注意的是，增益、失调和CMR误差都可以通过系统校准消除。其余误差——增益非线性度和0.1 Hz至10 Hz噪声——无法通过校准消除，最终使系统分辨率限制为42.8 ppm(大约相当于14位精度)。
当然，本例只是用于说明，但对于解决增益非线性度、LF噪声等性能限制性误差问题具有重要意义。

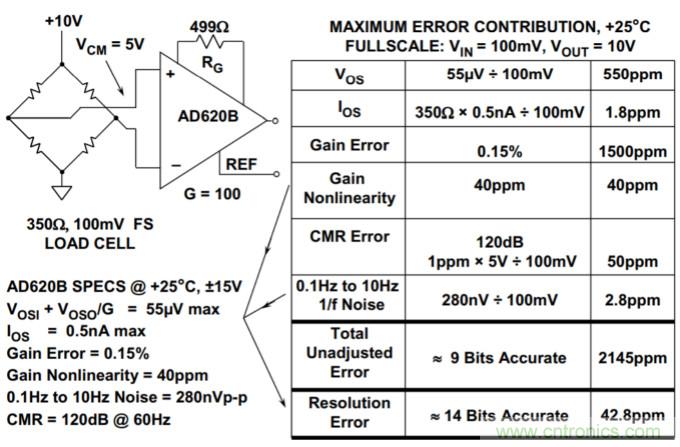

图1：AD620B 桥接放大器直流误差预算
ADI网站上提供了一种通用型放大器(包括仪表放大器)误差预算分析工具和AnalogBridge Wizard™ 以协助桥接电路的设计。
参考文献
1. Hank Zumbahlen, Basic Linear Design, Analog Devices, 2006, ISBN:0-915550-28-1.另见Linear Circuit Design Handbook, Elsevier-Newnes, 2008, ISBN-10:0750687037, ISBN-13:978-0750687034。Chapter 2.
2. Walter G. Jung, Op Amp Applications, Analog Devices, 2002, ISBN 0-916550-26-5, 另见Op Amp Applications Handbook, Elsevier/Newnes, 2005, ISBN 0-7506-7844-5.Chapter 2.
3. Charles Kitchin and Lew Counts, A Designer''''''''s Guide to Instrumentation Amplifiers, 3rd Edition,Analog Devices, 2006.
