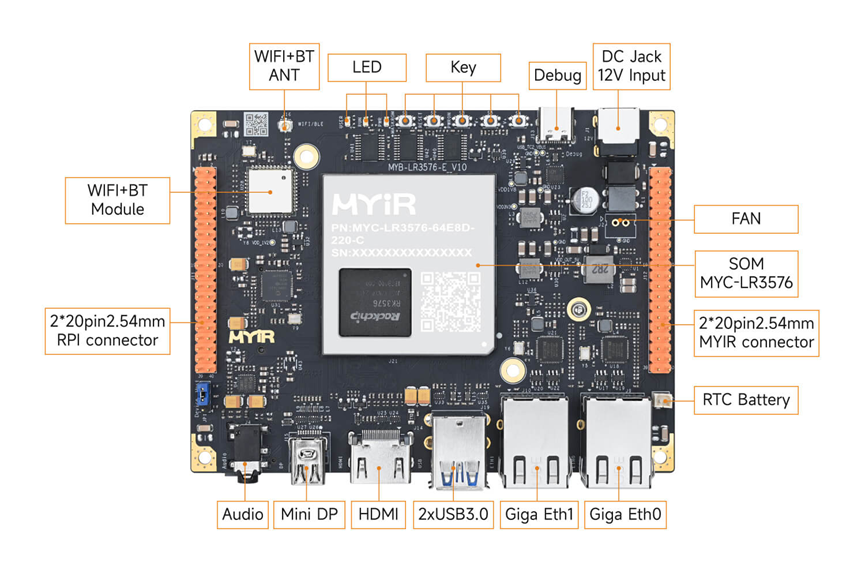

【导读】随着人工智能技术的快速发展，视觉检测技术在医疗健康领域的应用越来越广泛。传统的视力检测需要专业医护人员操作，检测效率较低，且难以实现自动化。本项目基于米尔RK3576开发板，设计并实现了一套智能视力检测系统，旨在提供一种便捷、高效的视力检测方案。RK3576是一款高性能ARM架构的开发板，搭载瑞芯微处理器，具备强大的AI推理能力，适合运行手势识别、图像处理等AI任务。
一、项目背景与目标
实现自动视力检测：用户通过简单的手势即可完成左右眼的视力检测
AI手势识别：利用MediaPipe实现精准的OK手势检测，作为启动测试的交互方式
智能化流程控制：自动识别E字方向、判断测试结果、自动切换测试眼别
语音交互：集成语音播报功能，提供清晰的测试指引和结果反馈
二、系统功能设计
2.1 功能架构

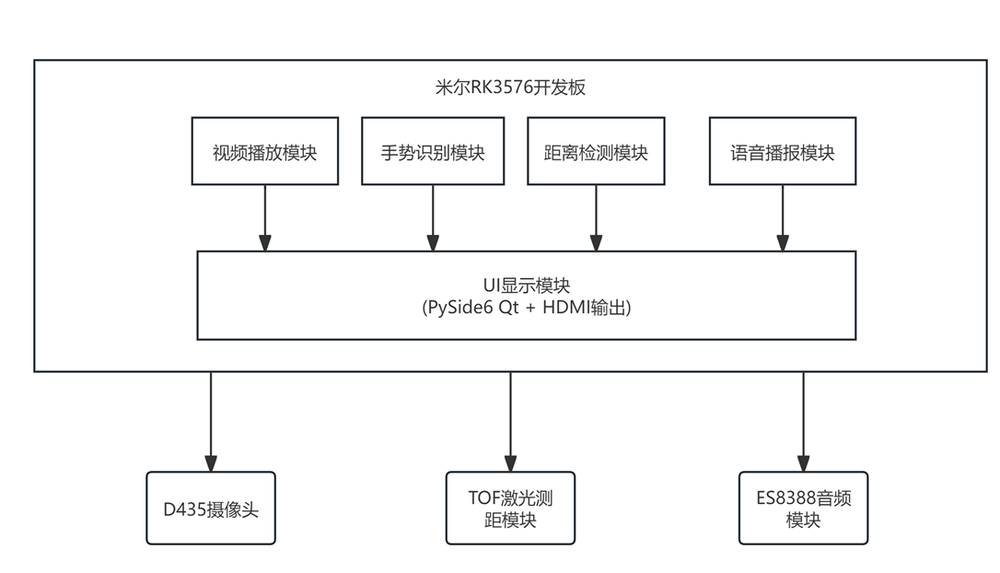

系统架构图说明：
架构说明：
RK3576开发板: 核心控制器，运行所有业务逻辑
视频播放模块: 使用GStreamer进行硬件解码播放引导视频
手势识别模块: MediaPipe Hands检测OK手势作为启动信号
距离检测模块: 串口读取TOF传感器数据，检测用户距离
语音播报模块: ES8388音频编解码，播报欢迎词和检测结果
UI显示模块: PySide6 Qt开发，HDMI输出到显示屏
数据流向：
摄像头采集图像 → MediaPipe手势识别 → 判断OK手势
TOF传感器检测距离 → 串口通信 → 判断距离是否合适
随机生成E字方向 → 显示在屏幕上
用户手势 → 摄像头采集 → 手势识别 → 对比判断
测试结果 → 语音播报 + 屏幕显示

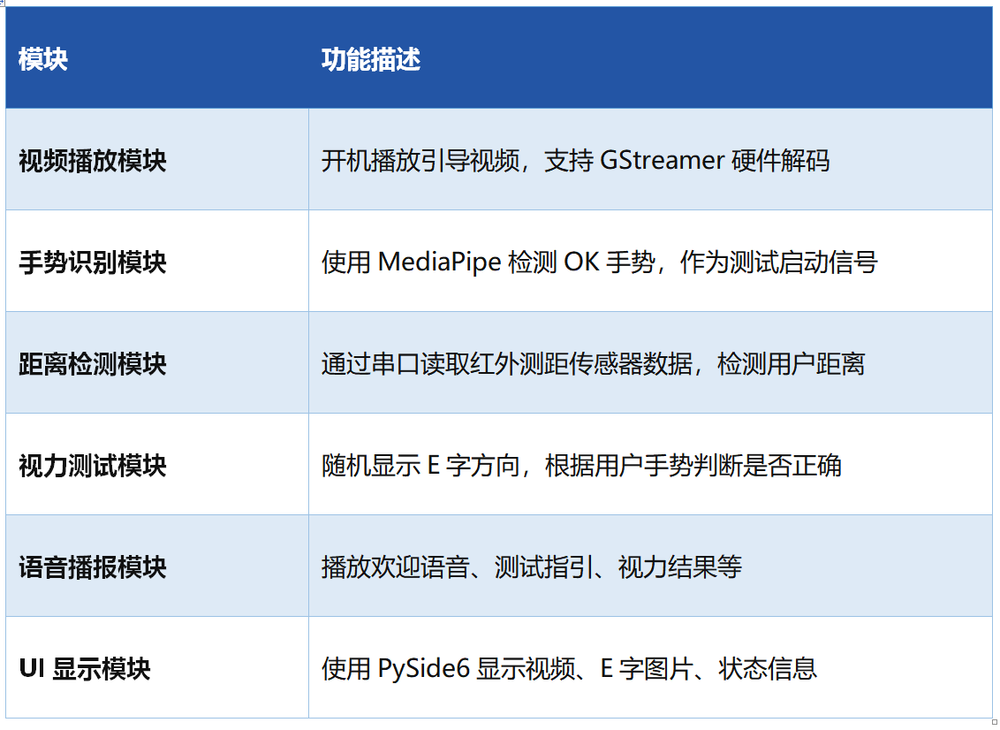

2.2 核心功能模块

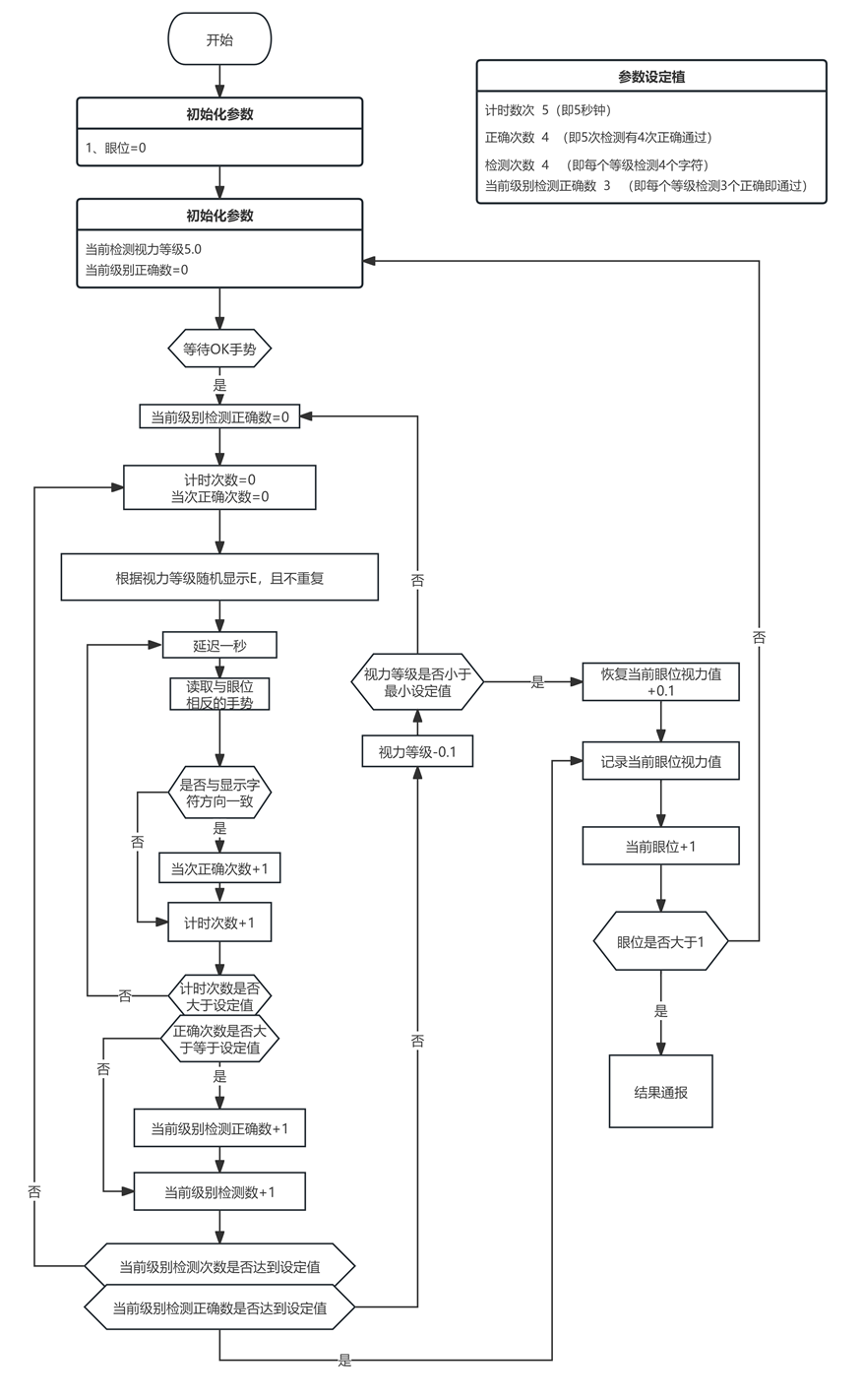

2.3 测试流程
流程说明：
系统初始化 - 启动摄像头、手势识别、距离传感器、音频系统
播放引导视频 - 开机自动播放intro_guide.mp4介绍使用方法
等待OK手势 - 视频结束后显示提示，用户做OK手势启动测试
右眼测试 - 随机显示E字方向，用户用手势回答，3次测试后判断结果
左眼测试 - 自动切换到左手，重复右眼测试流程
显示结果 - 播报双侧视力结果，显示在屏幕上
等待重新测试 - 用户可再次做OK手势重新开始测试
三、硬件与电路说明

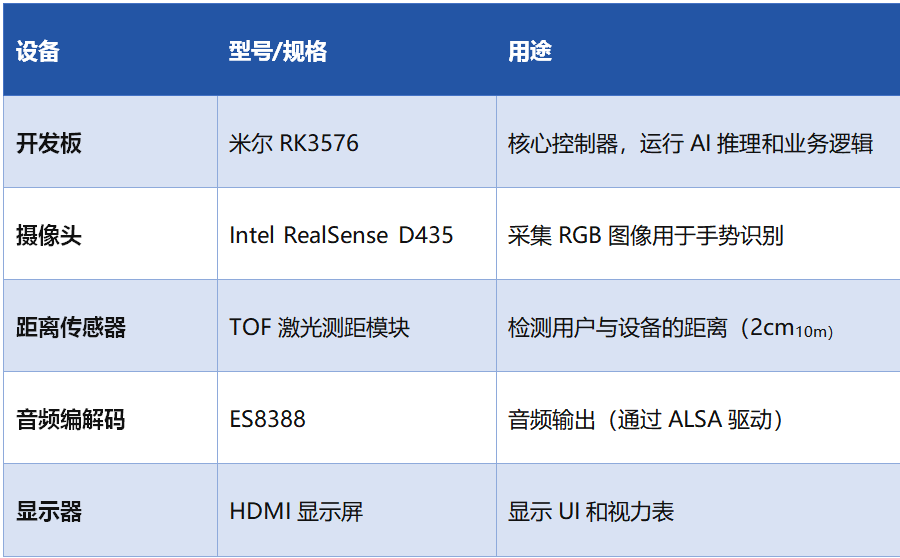

3.1 硬件清单
Intel RealSense D435 深度摄像头特点
本项目选用Intel RealSense D435深度摄像头作为视觉采集设备，用于手势图像采集。相比普通USB摄像头具有以下优势：
双流输出
同时支持RGB彩色流和深度流
本项目使用RGB流(640x480)进行手势识别
深度流可用于未来扩展（如手势分割）
高质量图像
RGB分辨率：1920x1080 @ 30fps
采集分辨率：640x480 @ 15fps（用于手势识别）
内置自动白平衡、自动曝光功能
适用于各种光照条件
即插即用
通过USB 3.0接口连接
提供跨平台的librealsense SDK (pyrealsense2)
支持Linux、Windows等操作系统
稳定性强
工业级品质，稳定性好
自动曝光和对焦，适应能力强
在复杂环境下仍能准确识别手势
易于集成
Python绑定支持，易于开发
帧同步机制，确保数据一致性
实时性好，满足手势识别需求
TOF激光测距模块特点
本项目选用TOF（Time of Flight）激光测距模块作为距离检测设备，具有以下优势：
超宽测距范围
测距范围：2cm ~ 10m
覆盖从近到远的各种使用场景
高精度测量
测量精度：±1cm
分辨率高，可检测微小距离变化
快速响应
响应时间：<100ms
实时检测用户距离，适用于动态场景
抗干扰能力强
不受光照变化影响
不受被测物体颜色和材质影响
低功耗
功耗低，发热小
适合长时间运行
3.2 硬件接线
RK3576开发板
│
├── USB3.0接口 ────> Intel RealSense D435 深度摄像头
│ │
├── 串口(UART) ─────> TOF激光测距模块
│ │
├── I2S/PCM ────────> 音频编解码 (ES8388) ──> 喇叭
│ │
└── HDMI ──────────> 显示器 (HDMI OUT)
3.3 系统环境
操作系统: Buildroot Linux (ARM64)
Python版本: 3.10+
AI框架: MediaPipe (Google)
视觉库: Intel RealSense SDK (librealsense)
GUI框架: PySide6
多媒体: GStreamer + ALSA
音频格式: WAV (44.1kHz, 16bit, stereo)
四、关键技术说明
4.1 AI手势识别
使用Google的MediaPipe框架进行手势识别，主要特点：
模型: MediaPipe Hands (预训练模型)
输入: RGB图像 (640x480)
输出: 21个关键点坐标、手势分类
性能: 实时推理 (30fps)
4.1.1 MediaPipe Hands 21个关键点
MediaPipe Hands 模型输出21个手部关键点，编号从0到20：
8 12 16 20
│ │ │ │
▼ ▼ ▼ ▼
○───────────○───────────○───────────○ ← 食指、中指、无名指、小指
│ │ │ │
7 11 15 19
│ │ │ │
○───────────○───────────○───────────○
│ │ │ │
6 10 14 18
│ │ │ │
○───────────○───────────○───────────○
│ │ │ │
5 9 13 17
│ │
○───────────────────────○
│ │
4 13
│ │
○────┴───────────────────────┴────○
│ │
0 9
│ │
└────────────────────────────────┘
(手腕)
关键点索引说明：
0: 手腕
1-4: 拇指 (掌骨→近节指骨→远节指骨→指尖)
5-8: 食指
9-12: 中指
13-16: 无名指
17-20: 小指
