【导读】徕卡M中搭载的全新MAX 2400万像素传感器受到Chipworks给予了极高的评价,徕卡全画幅传感器(CIS)由CMOSIS的合作伙伴意法半导体制造。
意法半导体的IMG175 300mm铜制造工艺是为1.75微米手机CIS开发的,经过调整用于6微米像素,前端总线采用了0.11微米设计标准,后端总线则采用90纳米设计标准。

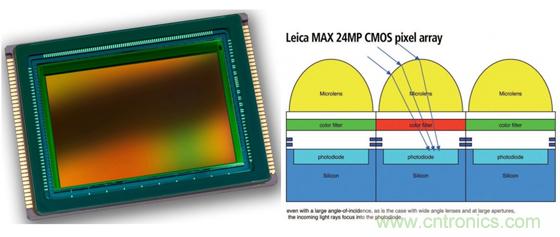

图题:徕卡M中搭载全画幅传感器
尽管目前徕卡在全画幅相机市场的份额无法与日本公司相比,但过渡0.18微米制程是一件可能改变产品发展和其他公司战略的事件。
发布时间:2012-10-25 责任编辑:easonxu
【导读】徕卡M中搭载的全新MAX 2400万像素传感器受到Chipworks给予了极高的评价,徕卡全画幅传感器(CIS)由CMOSIS的合作伙伴意法半导体制造。
图题:徕卡M中搭载全画幅传感器
尽管目前徕卡在全画幅相机市场的份额无法与日本公司相比,但过渡0.18微米制程是一件可能改变产品发展和其他公司战略的事件。
