【导读】圣诞节就要到了，工科男们是不是又在为选圣诞礼物而头痛不已？满大街琳琅满目却又毫无新意的圣诞礼物人让人无从下手，倒不如自己动手做一个，新意心意都有了！今儿就给大家带来一款简易LED圣诞树DIY，大家可以着手试试，圣诞节的礼物就有了！
大家也可以在这基础上改造，让你的圣诞礼物与众不同！
1 DIY LED圣诞树工具和材料
●电烙铁
●斜嘴钳
●镊子（可选，推荐）
●万用表（可选）
○红色LED1个
○绿色LED15个（3个一堆、5个一堆、7个一堆）
○焊锡丝
○9V电池（方形的那种，还是很容易找到的）
○100Ω电阻（可选）
[page]

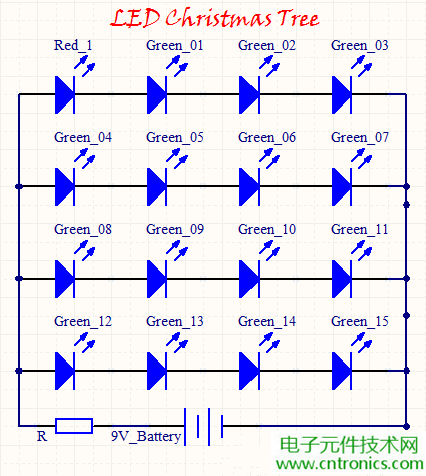

2 DIY LED圣诞树原理图
够简单吧：4个串联的LED为一组，4组同时并联到电池的两极即可。电池左边的电阻起保护LED的作用。
实测点亮一个图中的LED小灯最少需要1.6V的电压，承受2.1V电压时都还能正常发光。新的9V碳性电池输出电压为10V，理论上每个小灯承受2.5V电压。但实际上在电池上并联了4组LED之后，新电池的工作电压下降到了8.6V,所以平摊到每个LED上也就2.1V左右。
3 制作LED圣诞树
制作圣诞树的每一层按照电路图，16个LED按如下方法分为四组，每组内部小灯串联，组与组之间并联，同时和电源并联。

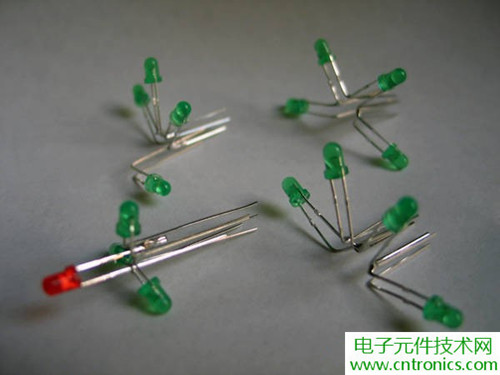

把绿色的LED管脚弯成3种不同的形状，从左到右依次为：第四层（7个）、第三层（5个）、第二层（3个）以及第一层（1个，应为红色LED），然后用烙铁按照4个一组把LED串联焊接起来。（PS：LED是有正负极的，不要接反了）

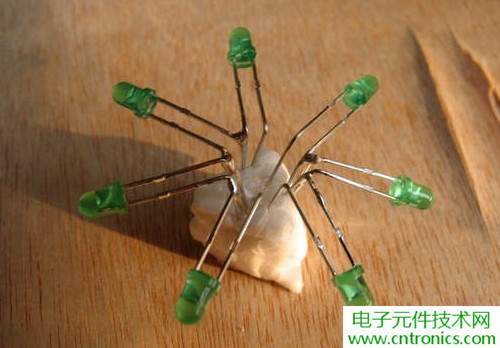

第四层为绿色LED09~15，其中12~15为一组，09~11和第三层的08合为一组。注意中间是分开的，左边四个连在一起，右边3个连在一起。

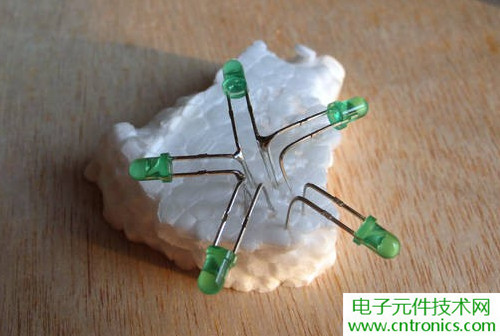

第三层为绿色LED04~08，其中04~07为一组。注意有一个LED和其他四个是分开的。

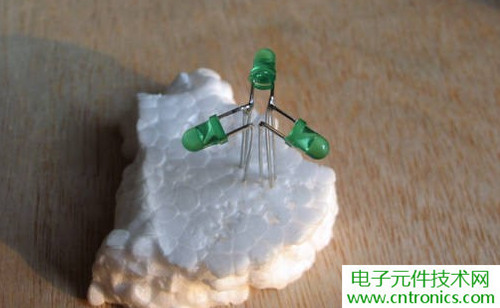

第二层，注意3个LED虽然排成了一个三角形，但实际上没有相互连结，是有一个正极一个负极的。
将红色LED焊接到第二层上，将第三层的08焊接到第四层的09~11上。

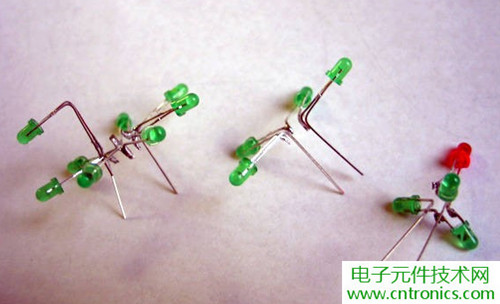

现在一共得到了4组串联的LED。
4 让圣诞树长大吧

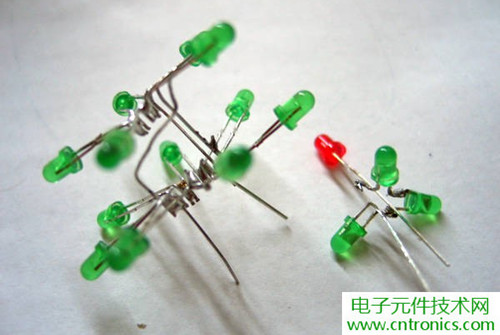

将刚才得到的4组串联LED并联起来即可。
第四层完成。
第三层和第四层完成。

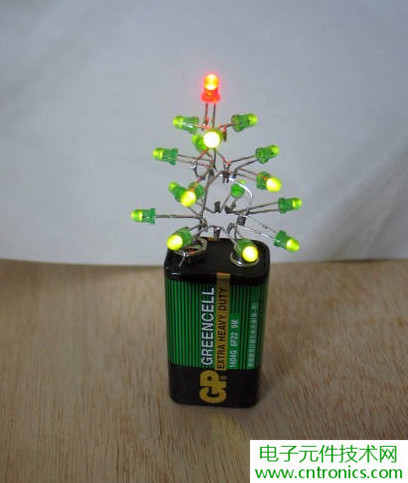

整体完成。注意将第一层和第二层加上以后，你还需要给圣诞树做一个“树根”来让它稳定地立在电池上（本来就有一个正极一个负极，再随便加一只脚就稳定了）。为了保护LED灯，可以在圣诞树的正极和电池的正极之间加上一段100欧姆的电阻。
欢迎小伙伴们围观，更欢迎小伙伴们晒出比这个更完美的圣诞树。
