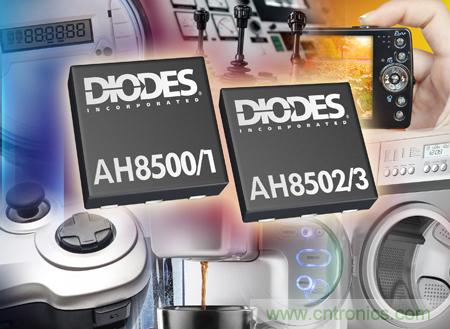

【导读】近日,Diodes公司为降低家用电器、便携式电子产品及工业相关设备的非接触式开关的功耗,宣布推出微功率八位元分辨率霍尔效应传感器系列,包括AH8500、AH8501、AH8502以及AH8503 。
该传感器的供电电压范围为1.6V到3.6V,磁场范围则是±400G,其工作模式及采样率能降低电流消耗至微功率级别。AH8500和较精准的AH8501具有使能引脚,在休眠模式,亦即该器件的缺省模式下仅消耗9μA的电流。两款器件在20Hz的频率下一般只消耗12μA的电流;当采样率达到最高7.14kHz时,电流消耗则为1.16mA。
新产品系列还包含AH8502和AH8503,两款器件配备控制引脚,并在缺省模式下达到24Hz的采样率,仅消耗13μA的电流;如控制引脚把采样率增高到7.14kHz,电流消耗则为1.16mA。
精准度较高的增益调整器件AH8501和AH8503可尽量减少采样到采样的变率,并降低对传感器定标的要求。两款产品在室温下的敏感度精准度为3%,零偏置均低於供电电压的1%。
新线性霍尔效应传感器系列具有内部模拟数字转换器和数字模拟转换器,以及超过99.7%的典型线性范围,确保能够通过外部磁场实现高线性。低输入参考噪声少於0.36G,有效把输出波动降到最低。
这些传感器一般在1.6V到3.6V的全工作范围内提供从2.25mV/G到4.12mV/G的高敏感度,使设计人员可扩展磁场检测范围,又或利用磁场强度较弱且成本较低的磁石。斩波稳定架构和更低的温度系数则有助於尽量减少输出偏置、偏移及内部应力效应,从而在-40ºC到+85ºC的全工作温度范围内提升稳定性与稳健性。器件还具备6kV的高静电放电能力。
新产品系列采用了超薄小巧的U-DFN2020-6封装,适合多种接近、位置,以及行程与电平检测应用。标准精度的AH8500和AH8502以及高精度的AH8501和AH8503都以一万个为出货批量。
