温度传感器是电路中一个比较常见的元器件，同时温度传感器的种类也是五花八门，那么种类繁多的温度传感器应该怎么挑选呢？选择温度传感器时又需要注意什么呢？



温度传感器是指能感受温度并转换成可用输出信号的传感器。温度传感器是温度测量仪表的核心部分，品种繁多。按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。





接触式



接触式温度传感器的检测部分与被测对象有良好的接触，又称温度计。



温度计通过传导或对流达到热平衡，从而使温度计的示值能直接表示被测对象的温度。温度传感器一般测量精度较高。在一定的测温范围内，温度计也可测量物体内部的温度分布。但对于运动体、小目标或热容量很小的对象则会产生较大的测量误差，常用的温度计有双金属温度计、玻璃液体温度计、压力式温度计、电阻温度计、热敏电阻和温差电偶等。它们广泛应用于工业、农业、商业等部门。在日常生活中人们也常常使用这些温度计。随着低温技术在国防工程、空间技术、冶金、电子、食品、医药和石油化工等部门的广泛应用和超导技术的研究，测量120K以下温度的低温温度计得到了发展，如低温气体温度计、蒸汽压温度计、声学温度计、顺磁盐温度计、量子温度计、低温热电阻和低温温差电偶等。低温温度计要求感温元件体积小、准确度高、复现性和稳定性好。利用多孔高硅氧玻璃渗碳烧结而成的渗碳玻璃热电阻就是低温温度计的一种感温元件，可用于测量1.6～300K范围内的温度。





它的敏感元件与被测对象互不接触，又称非接触式测温仪表。这种仪表可用来测量运动物体、小目标和热容量小或温度变化迅速（瞬变）对象的表面温度，也可用于测量温度场的温度分布。



最常用的非接触式测温仪表基于黑体辐射的基本定律，称为辐射测温仪表。温度传感器辐射测温法包括亮度法（见光学高温计）、辐射法（见辐射高温计）和比色法（见比色温度计）。各类辐射测温方法只能测出对应的光度温度、辐射温度或比色温度。只有对黑体（吸收全部辐射并不反射光的物体）所测温度才是真实温度。如欲测定物体的真实温度，则必须进行材料表面发射率的修正。而材料表面发射率不仅取决于温度和波长，而且还与表面状态、涂膜和微观组织等有关，因此很难精确测量。在自动化生产中往往需要利用辐射测温法来测量或控制某些物体的表面温度，如冶金中的钢带轧制温度、轧辊温度、锻件温度和各种熔融金属在冶炼炉或坩埚中的温度。在这些具体情况下，物体表面发射率的测量是相当困难的。对于固体表面温度自动测量和控制，可以采用附加的反射镜使与被测表面一起组成黑体空腔。附加辐射的影响能提高被测表面的有效辐射和有效发射系数。利用有效发射系数通过仪表对实测温度进行相应的修正，最终可得到被测表面的真实温度。最为典型的附加反射镜是半球反射镜。球中心附近被测表面的漫射辐射能受半球镜反射回到表面而形成附加辐射，从而提高有效发射系数式中ε为材料表面发射率，ρ为反射镜的反射率。温度传感器至于气体和液体介质真实温度的辐射测量，则可以用插入耐热材料管至一定深度以形成黑体空腔的方法。通过计算求出与介质达到热平衡后的圆筒空腔的有效发射系数。在自动测量和控制中就可以用此值对所测腔底温度（即介质温度）进行修正而得到介质的真实温度。



非接触测温优点：测量上限不受感温元件耐温程度的限制，因而对最高可测温度原则上没有限制。对于1800℃以上的高温，主要采用非接触测温方法。随着红外技术的发展，辐射测温 逐渐由可见光向红外线扩展，700℃以下直至常温都已采用，且分辨率很高。



利用物质各种物理性质随温度变化的规律把温度转换为电量的传感器。这些呈现规律性变化的物理性质主要有体。温度传感器是温度测量仪表的核心部分，品种繁多。按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。如果您要进行可靠的温度测量，就需要为您的应用选择正确的温度传感器。热电偶、热敏电阻、铂电阻（RTD）和温度IC是测试中最常用的温度传感器。





热电偶是温度测量中最常用的传感器。其主要好处是宽温度范围和适应各种大气环境，而且结实、价低，无需供电，尤其最便宜。热电偶由在一端连接的两条不同金属线（金属A和金属B）构成，如图1所示。当热电偶一端受热时，热电偶电路中就有电势差。可用测量的电势差来计算温度。







各类温度传感器的优缺点



不过，电压和温度间是如图2所示的非线性关系，温度由于电压和温度是非线性关系，因此需要为参考温度（Tref）作第二次测量，并利用测试设备软件和∕或硬件在仪器内部处理电压-温度变换，以最终获得热偶温度（Tx）。Agilent34970A和34980A数据采集器均有内置的测量了运算能力。

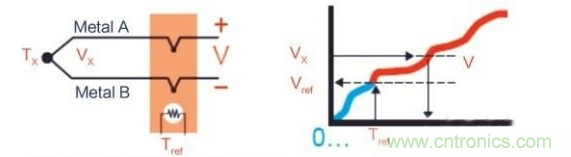

热偶电路图及热偶电压



简而言之，热偶是最简单和最通用的温度传感器，但热偶并不适合高精度的应用。





热敏电阻是用半导体材料，大多为负温度系数，即阻值随温度增加而降低。温度变化会造成大的阻值改变，因此它是最灵敏的温度传感器。但热敏电阻的线性度极差，并且与生产工艺有很大关系。制造商给不出标准化的热敏电阻曲线。

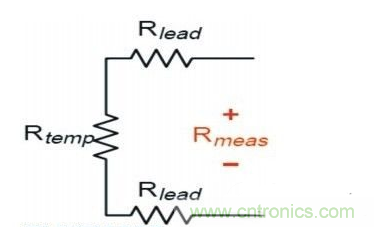

热敏电阻电路图



热敏电阻体积非常小，对温度变化的响应也快。但热敏电阻需要使用电流源，小尺寸也使它对自热误差极为敏感。



热敏电阻在两条线上测量的是绝对温度， 有较好的精度，但它比热偶贵，可测温度范围也小于热偶。一种常用热敏电阻在25℃时的阻值为5kΩ，每1℃的温度改变造成200Ω的电阻变化。注意10Ω的引线电阻仅造成可忽略的 0.05℃误差。它非常适合需要进行快速和灵敏温度测量的电流控制应用。尺寸小对于有空间要求的应用是有利的，但必须注意防止自热误差。

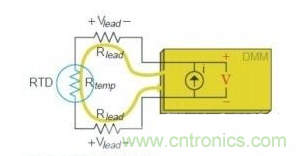

2线RTD测量





热敏电阻体积小是优点，它能很快稳定，不会造成热负载。不过也因此很不结实，大电流会造成自热。由于热敏电阻是一种电阻性器件，任何电流源都会在其上因功率而造成发热。功率等于电流平方与电阻的积。因此要使用小的电流源。如果热敏电阻暴露在高热中，将导致永久性的损坏。





与热敏电阻相似，铂电阻温度传感器（RTD）也是用铂制成的热敏感电阻。当通过测量电压计算RTD 温度时，数字万用表用已知电流源测量该电流源所产生的电压。这一电压为两条引线（Vlead）上的压降加RTD上的电压（Vtemp）。例如，常用RTD 的电阻为100Ω，每1℃仅产生0.385Ω的电阻变化。如果每条引线有10Ω电阻，就将造成26℃的测量误差，这是不可接受的。所以应对RTD作4线欧姆测量。



RTD是最精确和最稳定的温度传感器，它的线性度优于热偶和热敏电阻。但RTD也是最慢和最贵的温度传感器。因此RTD最适合对精度有严格要求，而速度和价格不太关键的应用领域。

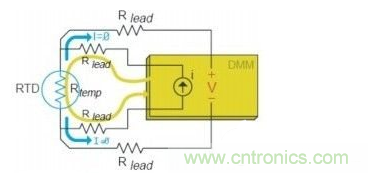

4线测量



·使用5mA电流源会因自热造成2.5℃的温度测量误差。因此把自热误差减到最小是极为重要的。



·4线测量更为精确，但需要两倍的引线和两倍的开关。





温度集成电路（IC）是一种数字温度传感器，它有非常线性的电压∕电流-温度关系。有些IC传感器甚至有代表温度、并能被微处理器直接读出的数字输出形式。





·电压IC: 10 mV/K。



·电流IC: 1μA/K。



温度IC 的输出是非常线性的电压∕℃。实际产生的是电压∕Kelvin，因此室温时的1℃输出约为3V。温度IC需要有外电源。通常温度IC是嵌入在电路中而不用于探测。

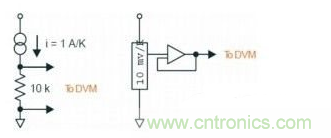

电流传感器（左）和电压传感器（右）



温度IC缺点是温度范围非常有限，也存在同样的自热、不坚固和需要外电源的问题。总之，温度IC提供产生正比于温度的易读读数方法。它很便宜，但也受到配置和速度限制。





·温度IC 体积较大，因此它变化慢，并可能造成热负载。



·把温度IC用于接近室温的场合。这是它最流行的应用。虽然测量范围有限，但也能测量150℃的高温。





我们已讨论了各类常用温度传感器的优点和缺点。如果您了解必须的权衡，为您的应用仔细选择正确的传感器，您就能避免常见的缺憾而实现可靠的温度测量。







铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单铂铑热电偶。该热电偶长期最高使用温度为1300℃，短期最高使用温度为1600℃。



S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。



S型热电偶不足之处是热电势，热电势率较小，灵敏度低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。



铂铑13-铂热电偶（R型热电偶）为贵金属热电偶。偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（RP）的名义化学成分为铂铑合金，其中含铑为13%，含铂为87%，负极（RN）为纯铂，长期最高使用温度为1300℃，短期最高使用温度为1600℃。



R型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。其物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。由于R型热电偶的综合性能与S型热电偶相当，在我国一直难于推广，除在进口设备上的测温有所应用外，国内测温很少采用。1967年至1971年间，英国NPL，美国NBS和加拿大NRC三大研究机构进行了一项合作研究，其结果表明，R型热电偶的稳定性和复现性比S型热电偶均好，我国目前尚未开展这方面的研究。



R型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。





铂铑30-铂铑6热电偶（B型热电偶）为贵金属热电偶。偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（BP）的名义化学成分为铂铑合金，其中含铑为30%，含铂为70%，负极（BN）为铂铑合金，含铑为量6%，故俗称双铂铑热电偶。该热电偶长期最高使用温度为1600℃，短期最高使用温度为1800℃。



B型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长，测温上限高等优点。适用于氧化性和惰性气氛中，也可短期用于真空中，但不适用于还原性气氛或含有金属或非金属蒸气气氛中。B型热电偶一个明显的优点是不需用补偿导线进行补偿，因为在0~50℃范围内热电势小于3μV。



B型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。





镍铬-镍硅热电偶（K型热电偶）是目前用量最大的廉金属热电偶，其用量为其他热电偶的总和。正极（KP）的名义化学成分为：Ni：Cr=90：10，负极（KN）的名义化学成分为：Ni：Si=97：3，其使用温度为-200~1300℃。



K型热电偶具有线性度好，热电动势较大，灵敏度高，稳定性和均匀性较好，抗氧化性能强，价格便宜等优点，能用于氧化性惰性气氛中。广泛为用户所采用。



K型热电偶不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中，也不推荐用于弱氧化气氛中。





为廉金属热电偶，是一种最新国际标准化的热电偶，是在70年代初由澳大利亚国防部实验室研制成功的它克服了K型热电偶的两个重要缺点：K型热电偶在300~500℃间由于镍铬合金的晶格短程有序而引起的热电动势不稳定；在800℃左右由于镍铬合金发生择优氧化引起的热电动势不稳定。正极（NP）的名义化学成分为：Ni:Cr:Si=84.4:14.2:1.4，负极（NN）的名义化学成分为：Ni:Si:Mg=95.5:4.4:0.1，其使用温度为-200~1300℃。



N型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，抗氧化性能强，价格便宜，不受短程有序化影响等优点，其综合性能优于K型热电偶，是一种很有发展前途的热电偶。



N型热电偶不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中，也不推荐用于弱氧化气氛中。





镍铬-铜镍热电偶（E型热电偶）又称镍铬-康铜热电偶，也是一种廉金属的热电偶，正极（EP）为：镍铬10合金，化学成分与KP相同，负极（EN）为铜镍合金，名义化学成分为：55%的铜，45%的镍以及少量的锰，钴，铁等元素。该热电偶的使用温度为-200~900℃。



E型热电偶热电动势之大，灵敏度之高属所有热电偶之最，宜制成热电堆，测量微小的温度变化。对于高湿度气氛的腐蚀不甚灵敏，宜用于湿度较高的环境。E热电偶还具有稳定性好，抗氧化性能优于铜-康铜，铁-康铜热电偶，价格便宜等优点，能用于氧化性和惰性气氛中，广泛为用户采用。



E型热电偶不能直接在高温下用于硫，还原性气氛中，热电势均匀性较差。





铁-铜镍热电偶（J型热电偶）又称铁-康铜热电偶，也是一种价格低廉的廉金属的热电偶。它的正极（JP）的名义化学成分为纯铁，负极（JN）为铜镍合金，常被含糊地称之为康铜，其名义化学成分为：55%的铜和45%的镍以及少量却十分重要的锰，钴，铁等元素，尽管它叫康铜，但不同于镍铬-康铜和铜-康铜的康铜，故不能用EN和TN来替换。铁-康铜热电偶的覆盖测量温区为-200~1200℃，但通常使用的温度范围为0~750℃



J型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，价格便宜等优点，广为用户所采用。



J型热电偶可用于真空，氧化，还原和惰性气氛中，但正极铁在高温下氧化较快，故使用温度受到限制，也不能直接无保护地在高温下用于硫化气氛中。





（T型热电偶）又称铜-康铜热电偶，也是一种最好的测量低温的廉金属的热电偶。它的正极（TP）是纯铜，负极（TN）为铜镍合金，常之为康铜，它与镍铬-康铜的康铜EN通用，与铁-康铜的康铜JN不能通用，尽管它们都叫康铜，铜-铜镍热电偶的盖测量温区为-200~350℃。



T型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，价格便宜等优点，特别在-200~0℃温区内使用，稳定性更好，年稳定性可小于±3μV，经低温检定可作为二等标准进行低温量值传递。



T型热电偶的正极铜在高温下抗氧化性能差，故使用温度上限受到限制。



温度是工业生产必须控制的一个非常关键参数，对于工业生产的产品质量、设备以及人身安全有直接的影响。选择温度检测仪表不应盲目要求测量的精度高、范围大以及自动化程度高等，而应结合工业生产中的具体工艺、被测介质的实际以及经济性等各种因素全盘考虑。需要遵循的原则是检测仪表测量温度的上下限应当大于被测介质温度的波动范围、测量精度符合生产工艺技术要求、使用方式满足测量人员观察需要、便于日常检修以及维护工作，并在此基础上，尽可能选择价经济实惠的检测仪表。





假如只是就地显示，通常可以选择液体玻璃、双金属以及压力式温度计等。假如不仅需要具备测量温度的功能，还要求具备当被测温度接近极限值的时候能够报警，应当选择附加报警装置的液体玻璃、双金属以及压力式温度计等。假如要求远距离显示的话，可以选择热电阻、热电偶或者温度变送器等。





被测量介质的温度是选择适宜的检测仪表的一个非常关键的依据。假如是测量常温，可以选择热电偶温度计、热电阻温度计、压力式测度计以及双金属温度计等。有机液体玻璃温度计的特点是其指示液为红色，有利于读数，但是无法带电接点，所以在测量温度低于100℃的介质并且不需要发送信号的时候，可以优先选择有机液体玻璃温度计。双金属温度计的主要优点是其刻度比较清晰、耐振以及无水银等，所以当被测介质的温度低于300℃的时候，最好选择双金属温度计。如果被测介质的稳定低于150℃的时候，可以选择铜热电阻；如果被测介质的温度在300℃到600℃的范围之内，可以选择镍铬-考铜热电偶，然而因为考铜合金丝容易被氧化，所以用于测量超过500℃的蒸汽温度的时候，最好选择镍铬-镍硅热电偶，如果被测介质的温度在600℃到1000℃的时候可以选择镍铬-镍硅热电偶；如果被测介质的温度在1000℃到1300℃的时候应选择铂铑-铂热电偶。如果被测介质的温度非常高，可以选择辐射式高温计或者红外线式高温计。





假如要求的测量精度非常高，可以选择铂热电阻、铂铑-铂热电偶或者是铂铑-铂铑热电偶。假如要求的测量精度不是很高，可以选择铜热电阻以及镍铬-镍硅热电偶。





大部分的热电偶在氧化性或者中性介质中其性质非常稳定，但是不宜在还原性介质中长时间工作；同时铂热电阻也不宜在还原性介质长时间中工作；温度达到100℃的时候铜热电阻容易被氧化；热敏电阻也非常容易被氧化变质。为此，应当通过安装保护套管加以预防，应按照被测介质的化学性质选择适宜的保护套管材料。例如对于热电偶而言：如果温度低于600℃可以选择中碳钢、铜、铅等当作套管；温度低于1000℃的话，通常选择的是奥氏体不锈钢(耐热腐蚀)。另外，必须重视二次仪表的、热电偶补偿导线以及自由端温度补偿器等仪表的配套使用。安装的时候必须保证检测的准确性，同时应有利于仪表的维修校验、避免测温的滞后。



温度传感器的选型比较复杂，这本文中只能捡取一些简单的挑选方法，关于其它方法在本文就不再赘述了，如有不足之处还望海涵。
